申请日2015.10.29
公开(公告)日2016.04.13
IPC分类号C02F11/14
摘要
本实用新型公开了一种用于污泥脱水浓缩处理基础工艺的一体化成套设备，所述的一体化成套设备包括罐体、管道、电机、投料器;其中罐体顶端的管道连接污泥收集池，罐体底端的管道通过污泥泵连接压滤设备;罐体上部设有投料器和电机，罐体内设有搅拌杆，电机带动搅拌杆转动;污泥通过进泥泵从进泥口进入管体，污泥通过出泥泵从出泥口排出，罐体侧面设有上清液检测取水口。本实用新型占地面积小、工程建设周期短、污泥脱水浓缩时间短、无需静置存放、操作简便、上清滤液中水可以再使用，节能环保。

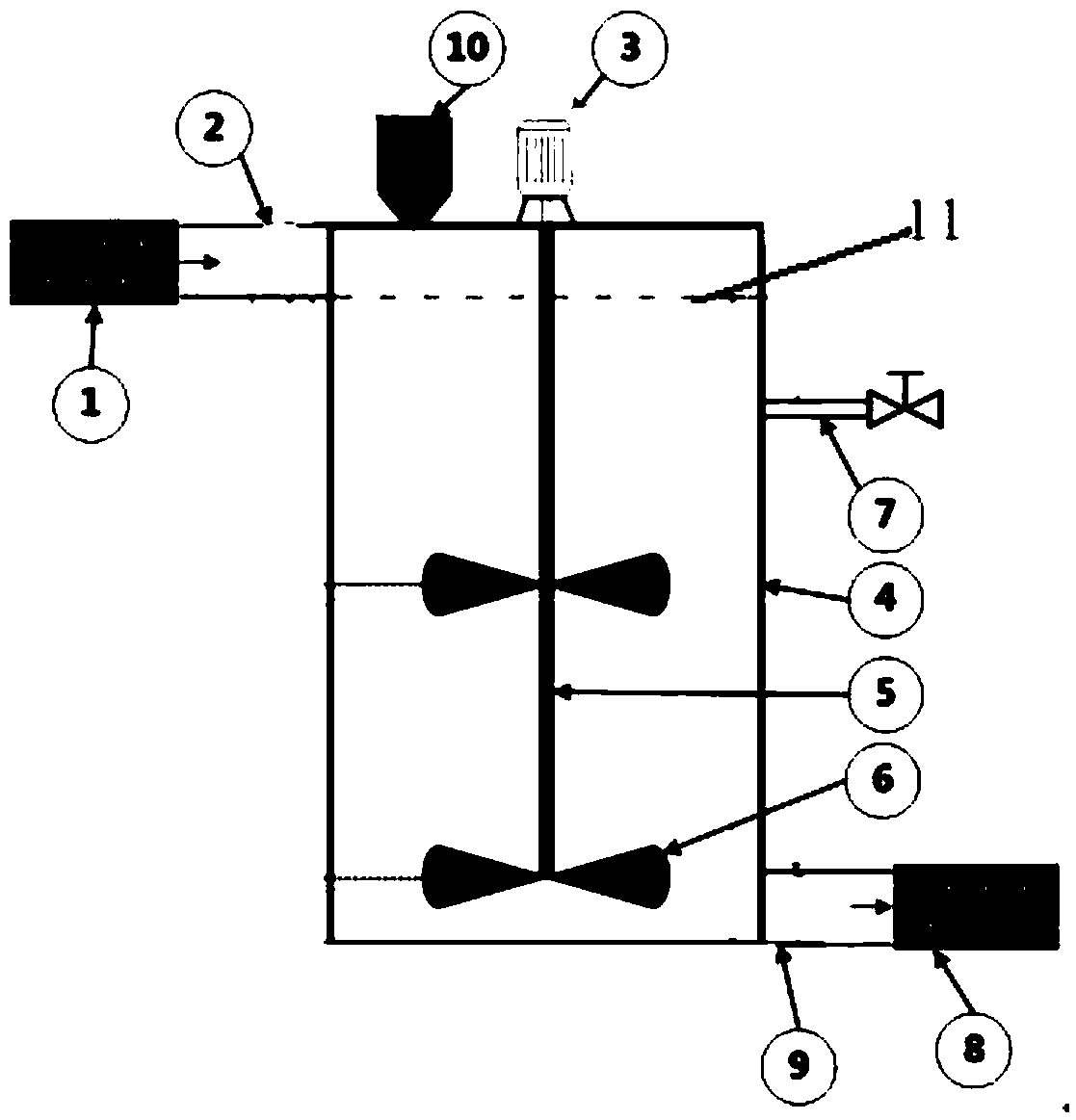

摘要附图
权利要求书
1.一种用于污泥脱水浓缩处理基础工艺的一体化成套设备，其特征在于：所述的一体化成套设备包括罐体、管道、电机、投料器;其中罐体顶端的管道连接污泥收集池，罐体底端的管道通过污泥泵连接压滤设备;罐体上部设有投料器和电机，罐体侧面设有上清液检测取水口，罐体内设有搅拌杆，电机带动搅拌杆转动;污泥通过进泥泵从进泥口进入管体，污泥通过出泥泵从出泥口排出。
2.根据权利要求1所述的一体化成套设备，其特征在于：所述压滤设备为板框压滤机或者离心机。
3.根据权利要求1所述的一体化成套设备，其特征在于：搅拌杆上设置有搅拌扇叶。
4.根据权利要求3所述的一体化成套设备，其特征在于：所述搅拌扇叶有两副，一幅设置在搅拌杆的中部，一幅设置在搅拌杆的底部。
5.根据权利要求1所述的一体化成套设备，其特征在于：进泥口设置在罐体的上端，出泥口设置在罐体的下端。
6.根据权利要求1所述的一体化成套设备，其特征在于：上清液检测取水口设置在最高泥位线下300mm处。
7.根据权利要求1所述的一体化成套设备，其特征在于：电机的转速为160-180转/分钟。
8.根据权利要求1所述的一体化成套设备，其特征在于：罐体的直径为1200mm，罐体的高度为2000mm，进泥口和出泥口的直径均为200mm。
9.根据权利要求1所述的一体化成套设备，其特征在于：所述一体化成套设备由自动化控制装置控制，自动化控制装置通过显示屏显示工作参数指标。
10.根据权利要求1所述的一体化成套设备，其特征在于：所述一体化成套设备是可移动的。
说明书
用于污泥脱水浓缩处理基础工艺的一体化成套设备
技术领域
本实用新型涉及污泥处理设备，具体是涉及一种用于污泥脱水浓缩处理基础工艺的一体化成套设备。
背景技术
近年来，随着人口和经济的发展，环境问题日益严重，我国政府和广大人民给予高度重视。其中污水处理过程中产生越来越多污泥和污泥气味的问题成为众多环境问题中比较重点难题,污泥填埋几乎无地可用，影响整体生态环境。污泥的主要来源是生活污水和工业污水的处理系统中产生，其中生活污泥首当其冲，量非常大，平均每吨污水产生一公斤的污泥。但是现有的处理污泥的设备占地面积大，水资源和土地浪费比较严重，容易对水和污泥环境构成二次污染。
实用新型内容
为了解决污泥处理中上述问题，本实用新型针对污泥处理而研发的污泥处理一体化设备，更确切的说，是针对一种用于污泥脱水浓缩处理基础工艺而配套的一体化成套设备。本设备结合污泥处理的工艺，优化了传统污泥处理的方法，规避了传统污泥处理的弊端，扩大污泥处理范围，提高污泥处理效果。
本实用新型通过如下技术方案实现：
一种用于污泥脱水浓缩处理基础工艺的一体化成套设备，所述的一体化成套设备包括罐体、管道、电机、投料器;其中罐体顶端的管道连接污泥收集池，罐体底端的管道通过污泥泵连接压滤设备;罐体 上部设有投料器和电机，罐体内设有搅拌杆，电机带动搅拌杆转动;污泥通过进泥泵从进泥口进入管体，污泥通过出泥泵从出泥口排出，罐体侧面设有上清液检测取水口。所述压滤设备为板框压滤机或者离心机。
本实用新型中的pH值控制、投药、处置周期控制均可以采用PLC(自动编程控制)方式进行自动控制，还可以与污水处理机构的DCS(分布式网络系统)进行接口对接，实现集中式控制。所述一体化成套设备由自动化控制装置控制，自动化控制装置通过显示屏显示工作参数指标。
其中，搅拌杆上设置有搅拌扇叶。所述搅拌扇叶有两副，一幅设置在搅拌杆的中部，一幅设置在搅拌杆的底部。扇叶的焊接角度是75°至80°。
其中，进泥口设置在罐体的上端，出泥口设置在罐体的下端。
其中，上清液检测取水口设置在最高泥位线下300mm处。
其中，电机的转速为160-180转/分钟。
其中，罐体的直径为1200mm，罐体的高度为2000mm。
其中，进泥口和出泥口的直径均为200mm。
其中，所述一体化成套设备是可移动的。
利用本实用新型的移动式污泥处理设备，占地面积小、工程建设周期短、污泥脱水浓缩时间短、无需静置存放、操作简便、上清滤液中水可以再使用，节能环保。
