申请日2015.10.29
公开(公告)日2016.04.06
IPC分类号B01D36/00; B01D36/04
摘要
本实用新型公开了一种高强度一体型雨水处理设备，包括混凝土平台，所述混凝土平台底部设置有若干基桩，所述混凝土平台表面设置有箱体，所述箱体外部设置有固定框架，所述固定框架上设置有瓦楞板，所述箱体内通过两个隔板分为粗滤区、细滤区和储水区，所述粗滤区上设置有进水口，所述进水口一侧位于粗滤区内设置有过滤网罩，所述细滤区内设置有过滤装置和补给装置，所述过滤装置通过管道分别于粗滤区和储水区连接，所述补给装置通过管道与储水区连接，所述储水区上设置有出水口。本实用新型结构简单，设计合理，能够有效抗浮沉，并且过滤效果好，便于维修维护。

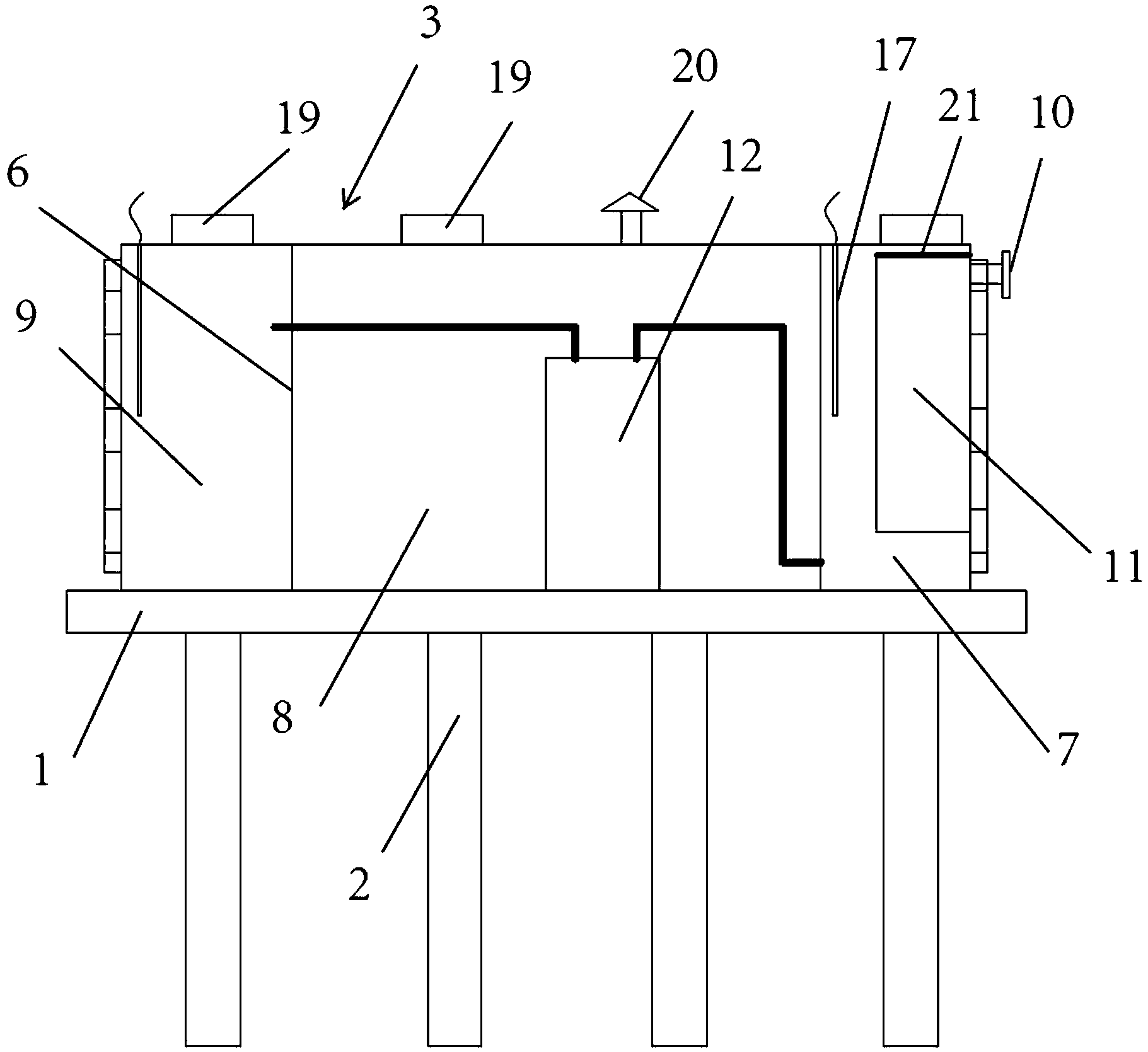

摘要附图
权利要求书
1.一种高强度一体型雨水处理设备，其特征在于：包括混凝土平台，所述混凝土平台底部设置有若干基桩，所述混凝土平台表面设置有箱体，所述箱体外部设置有固定框架，所述固定框架上设置有瓦楞板，所述箱体内通过两个隔板分为粗滤区、细滤区和储水区，所述粗滤区上设置有进水口，所述进水口一侧位于粗滤区内设置有过滤网罩，所述细滤区内设置有过滤装置和补给装置，所述过滤装置通过管道分别于粗滤区和储水区连接，所述补给装置通过管道与储水区连接，所述储水区上设置有出水口。
2.根据权利要求1所述的一种高强度一体型雨水处理设备，其特征在于：所述储水区内通过溢水挡板分为沉淀区和存储区，所述沉淀区与过滤装置连接，所述存储区与出水口连接。
3.根据权利要求2所述的一种高强度一体型雨水处理设备，其特征在于：所述粗滤区、沉淀区和存储区内均设置有液位计。
4.根据权利要求2所述的一种高强度一体型雨水处理设备，其特征在于：所述补给装置与自来水管道连接，所述补给装置还分别于沉淀区和存储区连接，所述补给装置与沉淀区之间以及补给装置与存储区之间均设置有电磁阀。
5.根据权利要求2所述的一种高强度一体型雨水处理设备，其特征在于：所述箱体顶部位于沉淀区、存储区、粗滤区和细滤区上方均设置有人孔，所述箱体顶部位于细滤区上方还设置有透气孔。
6.根据权利要求1所述的一种高强度一体型雨水处理设备，其特征在于：所述过滤网罩顶部设置有网盖，所述网盖顶部上方的箱体上设置有清洁孔。
说明书
一种高强度一体型雨水处理设备
技术领域
本实用新型涉及水处理领域，具体涉及一种高强度一体型雨水处理设备。
背景技术
雨水处理是城市地区地面径流水的净化处理过程，现有雨水处理装置一般是设置在地下室内，其需要占用较大的地下空间，造成空间的浪费。也有一些考虑到地下空间使用而进行埋设处理，但是由于地面下的压力较大，埋入地下使用一阶段后，造成设备挤压变形，从而损坏，并且也容易出现浮沉现象。
发明内容
本实用新型的目的在于克服现有技术存在的以上问题，提供一种高强度一体型雨水处理设备，本实用新型结构简单，设计合理，能够有效抗浮沉，并且过滤效果好，便于维修维护。
为实现上述技术目的，达到上述技术效果，本实用新型通过以下技术方案实现：
一种高强度一体型雨水处理设备，包括混凝土平台，所述混凝土平台底部设置有若干基桩，所述混凝土平台表面设置有箱体，所述箱体外部设置有固定框架，所述固定框架上设置有瓦楞板，所述箱体内通过两个隔板分为粗滤区、细滤区和储水区，所述粗滤区上设置有进水口，所述进水口一侧位于粗滤区内设置有过滤网罩，所述细滤区内设置有过滤装置和补给装置，所述过滤装置通过管道分别于粗滤区和储水区连接，所述补给装置通过管道与储水区连接，所述储水区上设置有出水口。
进一步的，所述储水区内通过溢水挡板分为沉淀区和存储区，所述沉淀区与过滤装置连接，所述存储区与出水口连接。
进一步的，所述粗滤区、沉淀区和存储区内均设置有液位计。
进一步的，所述补给装置与自来水管道连接，所述补给装置还分别于沉 淀区和存储区连接，所述补给装置与沉淀区之间以及补给装置与存储区之间均设置有电磁阀。
进一步的，所述箱体顶部位于沉淀区、存储区、粗滤区和细滤区上方均设置有人孔，所述箱体顶部位于细滤区上方还设置有透气孔。
进一步的，所述过滤网罩顶部设置有网盖，所述网盖顶部上方的箱体上设置有清洁孔。
本实用新型的有益效果是:
本装置能够在地下有效抗沉浮，并且能够承受四周压力而不变形受损，强度高，运行稳定。使用时能够有效处理净化雨水，并且在雨水不足情况下能够自行补充，且不会存在水滞留变质等问题。
上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，并可依照说明书的内容予以实施，以下以本实用新型的较佳实施例并配合附图详细说明如后。本实用新型的具体实施方式由以下实施例及其附图详细给出。
