申请日2015.10.29
公开(公告)日2016.04.13
IPC分类号E03F5/10
摘要
一种污水池气体密闭收集拱形盖板，包括不锈钢拱形板体，板体表面沿弧形长边间隔弯折有向上凸起的两条梯形凸条，板体两弧形长边边缘向上竖直弯折有法兰边，法兰边沿弧形长边间隔开设有连接圆孔。采用耐腐蚀性能比较好的不锈钢制作，制作简单，无二次污染。根据污水池宽度的大小，采用不同拱形高度，有效解决了污水池盖板耐腐蚀性，易老化及大跨度盖板的强度、刚度、使用寿命及二次污染的问题。

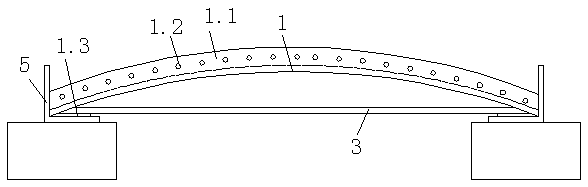

摘要附图
权利要求书
1.一种污水池气体密闭收集拱形盖板，其特征在于包括不锈钢拱形板体，板体表面沿弧形长边间隔弯折有向上凸起的两条梯形凸条，板体两弧形长边边缘向上竖直弯折有法兰边，法兰边沿弧形长边间隔开设有连接圆孔。
2.根据权利要求1所述的一种污水池气体密闭收集拱形盖板，其特征在于板体内表面间隔8mm设置有第二层板体，第二层板体为厚度3mm的耐腐蚀板。
3.根据权利要求2所述的一种污水池气体密闭收集拱形盖板，其特征在于板体两短边设置有向内弯折的水平延伸部，耐腐蚀板插接于水平延伸部上。
4.根据权利要求1所述的一种污水池气体密闭收集拱形盖板，其特征在于板体两短边插设于L型限位板内，限位板固定于污水池体上。
说明书
一种污水池气体密闭收集拱形盖板
技术领域
本实用新型属于污水池拱形盖板制作领域，尤其是涉及一种不锈钢盖板。
背景技术
随着经济的发展，雾霾天气的加重，环境保护越来越受到重视，国家治理环境的力度也逐年加强。污水处理场在处理过程中，有害气体直接散发到空气中，对环境和人体健康造成了影响。目前污水处理池采用玻璃钢盖板将污水池密保收集，由于玻璃钢盖板在阳光照射下极易老化，使得盖板强度随着使用年限的延长逐年降低，使用寿命较短，并且在盖板达到使用年限后，废料处理也是一个比较麻烦的问题，如处理不当会造成极大的环境污染。
发明内容
本实用新型的目的是克服现有污水池玻璃钢盖板易老化、耐腐蚀性差和报废后的废料处理比较麻烦的缺陷和不足，提供了一种耐腐蚀、强度高、使用寿命长及报废后也不会对环境造成污染的污水池气体密闭收集拱形盖板。
本实用新型为实现本实用新型目的，提供了以下技术方案：一种污水池气体密闭收集拱形盖板，其特征在于包括不锈钢拱形板体，板体表面沿弧形长边间隔弯折有向上凸起的两条梯形凸条，板体两弧形长边边缘向上竖直弯折有法兰边，法兰边沿弧形长边间隔开设有连接圆孔。
作为优选，板体内表面间隔8mm设置有第二层板体，第二层板体为厚度3mm的耐腐蚀板。
作为优选，板体两短边设置有向内弯折的水平延伸部，耐腐蚀板插接于水平延伸部上。
作为优选，板体两短边插设于L型限位板内，限位板固定于污水池体上。
本污水池不锈钢拱形盖板采用模块化设计，制作安装方便快捷。
所述拱形不锈钢拱形盖板在污水池长度方向利用连接件进行间接固定密封，短边间利用密封胶密封连接。
本实用新型有益效果：与现有技术相比，本实用新型采用耐腐蚀性能比较好的不锈钢制作，制作简单，无二次污染。根据污水池宽度的大小，采用不同拱形高度，有效解决了污水池盖板耐腐蚀性，易老化及大跨度盖板的强度、刚度、使用寿命及二次污染的问题。
