申请日2017.11.21
公开(公告)日2018.03.13
IPC分类号C02F11/04; C02F3/28; A61L2/18; C02F103/20; A61L101/52
摘要
本发明公布了一种实现养猪场废渣废水生态循环利用的发酵设备，它包括用于密封发酵的沼气池，以及与沼气池相连的进料间，所述进料间设置在沼气池的外周且与之通过进料管连通;所述沼气池顶部设置有顶盖以及用于收集沼气的沼气管;所述进料间的外部设置有与猪场排放系统连通的输料管;所述沼气池侧壁设置有沼液池，所述沼液池另一边设置有沼渣池，且沼渣池旁设置有水压间与沼气池内部连通;所述沼液池、水压间和沼渣池顶部封闭设置有盖板。本发明的目的是提供一种实现养猪场废渣废水生态循环利用的发酵设备，提供一种便于猪场养殖的节能、环保、防病害、节省饲料的生态循环养殖设备，提高猪肉品质，减少病害，为养殖户增收。

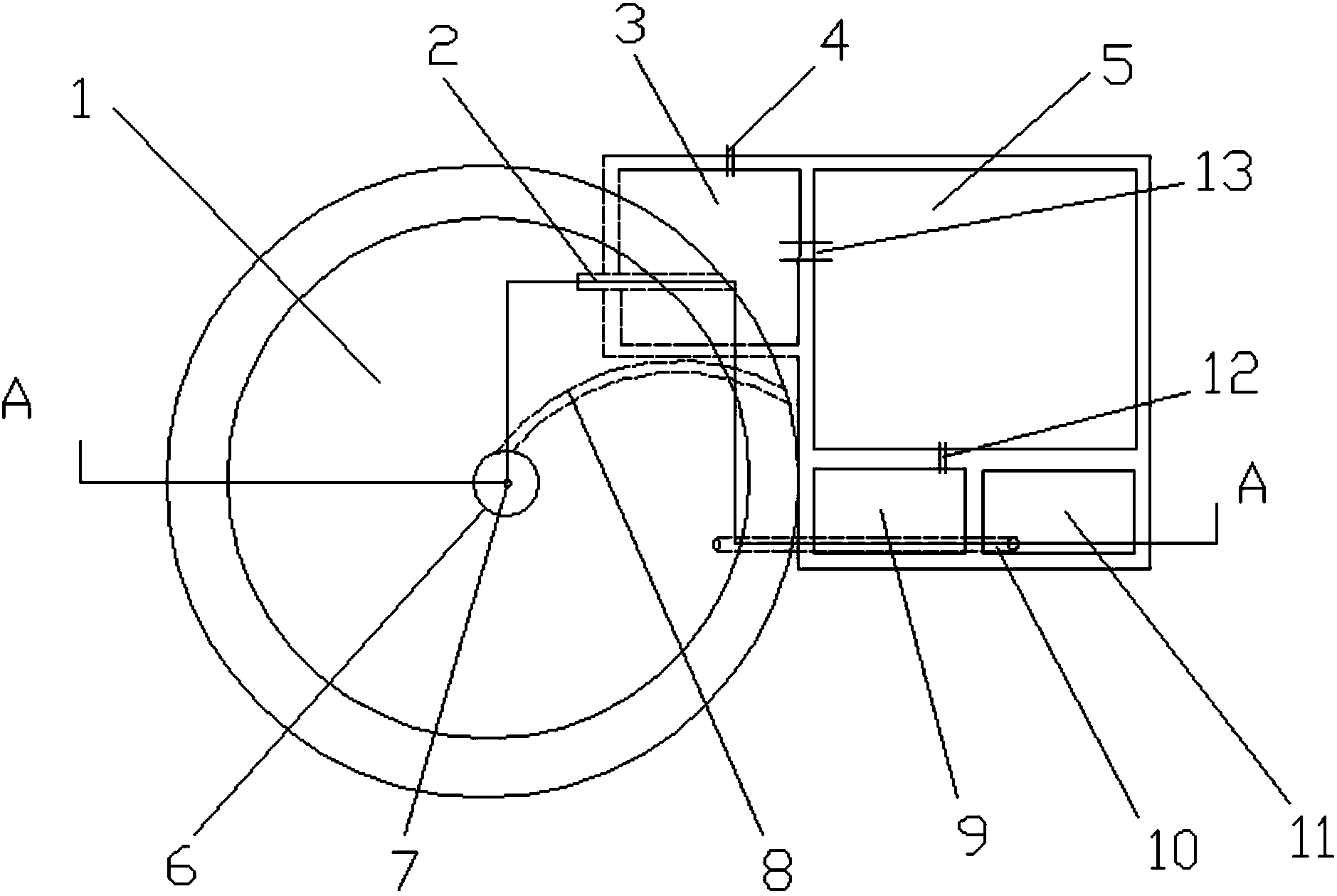

摘要附图
权利要求书
1.一种实现养猪场废渣废水生态循环利用的发酵设备，其特征在于，它包括用于密封发酵的沼气池(1)，以及与沼气池(1)相连的进料间(3)，所述进料间(3)设置在沼气池(1)的外周且与之通过进料管(2)连通;所述沼气池(1)顶部设置有顶盖(6)以及用于收集沼气的沼气管(7);所述进料间(2)的外部设置有与猪场排放系统连通的输料管(4);所述沼气池(1)侧壁设置有沼液池(5)，所述沼液池(5)另一边设置有沼渣池(11)，且沼渣池(11)旁设置有水压间(9)与沼气池(1)内部连通;所述进料间(3)、沼液池(5)、水压间(9)和沼渣池(11)顶部封闭设置有盖板(14);
所述水压间(9)纵深长度高于沼气池(1)，且最底部与沼气池(1)底部平行，最高处高于沼气池(1)盖顶;
所述沼渣池(11)高度为水压间(9)的1/3-1/2高度，且底部高于沼气池(1)底部，并通过出渣管(10)与沼气池(11)底部连通;
所述水压间(9)与沼液池(5)之间设置有调压孔(12)，水压间(9)通过调压孔(12)与沼液池(5)相连。
2.根据权利要求1所述的一种实现养猪场废渣废水生态循环利用的发酵设备，其特征在于，沼气池(1)、进料间(3)、沼液池(5)、水压间(9)和沼渣池(11)均可选地埋在地面之下。
3.根据权利要求1所述的一种实现养猪场废渣废水生态循环利用的发酵设备，其特征在于，所述沼气池(1)为圆柱体结构，且顶部与底部均设置为类半球形，与进料间(3)以及水压间(9)在连通处设置有连通口。
4.根据权利要求1-3任意一项所述的一种实现养猪场废渣废水生态循环利用的发酵设备，其特征在于，所述沼气池(1)内部设置有用于增加进料后流通时间的导流墙(8)，且导流墙(8)顶部低于沼气池(1)的内顶;;，并在导流墙(8)的顶部设置有废渣破壳设备。
5.根据权利要求3所述的一种实现养猪场废渣废水生态循环利用的发酵设备，其特征在于，所述沼气池(1)内部设置有用于增加进料后流通时间的导流墙(8)，且导流墙(8)水平投影为圆弧形，墙体的竖直两边一边紧密靠紧墙壁，一边处在圆柱体沼气池(1)的中心。
6.根据权利要求5所述的一种实现养猪场废渣废水生态循环利用的发酵设备，其特征在于，所述导流墙(8)上方设置的破壳设备为锯齿凸起结构，锯齿顶端高度自圆柱体圆心位置依次向内墙壁升高。
7.根据权利要求5所述的一种实现养猪场废渣废水生态循环利用的发酵设备，其特征在于，所述弧形导流墙(8)的弧形圆心背离进料间(3)所在侧面。
8.根据权利要求1-3任意一项所述的一种实现养猪场废渣废水生态循环利用的发酵设备，其特征在于，所述进料间(3)与沼液池(5)之间设置有由沼液池(5)单向流通到进料间(3)的单向阀门(13)。
说明书
一种实现养猪场废渣废水生态循环利用的发酵设备
技术领域
本发明属于家畜养殖领域，涉及一种养殖场排泄废物的无害处理以及回收利用设备，具体为一种实现养猪场废渣废水生态循环利用的发酵设备。
背景技术
综合统计发现，在中国，猪肉是消费量最大的肉类，一定程度上，猪肉的价格浮动甚至能反映处经济状态的某些指标;猪肉，大概是餐桌上最能触动人们敏感神经的一道菜了。
同时，我国作为全球第一大生猪养殖大国，养猪业在现代经济发展中占有举足轻重的地位，但同时也带来了颇具挑战的环境污染问题。养殖废水污染危害主要存在以下几个方面：
1、粪尿污水排放量大，处理难度高。
2、污水处理费用高，处理效果难保障，致使养殖成本日趋增加。
3、养殖场产生的粪污排放是造成水体恶化、空气污染、土壤受害的重要因素。
4、养殖废水直接影响了人们的身体健康。
对于现有的养猪场模式以及废水处理处置，通过研究发现，以下几个问题值得我们反思：1、规模化、精细化养殖，猪不能充分与大自然的阳光、雨露、土地接触，猪不能吸收自然界的微量元素，违背猪的自然天性。使猪的自身免疫力降低，增大得病的几率。
2、精细饲料喂养，抗生素滥用，致使猪肉风味欠佳，且有害元素富集，造成食品安全问题。
3、集中圈养及抗生素滥用，致猪自身抵抗力极差，病死猪普遍，养殖户盈利空间小或亏本。
4、以末端处理为主要方式，无视畜禽粪便的资源价值。
因此，养殖废水的难题是一个系统问题。需要从养殖理念上更新，处理方法上创新，才能确保农户增收、资源利用、环境良好。
发明内容
本发明的目的是针对以上问题，提供一种实现养猪场废渣废水生态循环利用的发酵设备，提供一种便于猪场养殖的节能、环保、防病害、节省饲料的生态循环养殖设备，提高猪肉品质，减少病害，为养殖户增收。
为实现以上目的，本发明采用的技术方案是：一种实现养猪场废渣废水生态循环利用的发酵设备，它包括用于密封发酵的沼气池(1)，以及与沼气池(1)相连的进料间 (3)，所述进料间(3)设置在沼气池(1)的外周且与之通过进料管(2)连通;所述沼气池(1)顶部设置有顶盖(6)以及用于收集沼气的沼气管(7);所述进料间(2) 的外部设置有与猪场排放系统连通的输料管(4);所述进料间(3)侧壁设置有沼液池 (5)，所述沼液池(5)另一边设置有沼渣池(11)，且沼渣池(11)旁设置有水压间 (9)与沼气池(1)内部连通;所述进料间(3)、沼液池(5)、水压间(9)和沼渣池(11)顶部封闭设置有盖板(14);所述水压间(9)纵深长度高于沼气池(1)，且最底部低于沼气池(1)底部，最高处高于沼气池(1)盖顶;所述沼渣池(11)高度为水压间(9)的1/3-1/2高度，且底部高于沼气池(1)底部，并通过出渣管(10)与沼渣池(11)底部连通;所述水压间(9)与沼液池(5)之间设置有调压孔(12)，水压间(9)通过调压孔(12)与沼液池(5)相连。
进一步的，沼气池(1)、进料间(3)、沼液池(5)、水压间(9)和沼渣池(11) 均可选地埋在地面之下。
进一步的，所述沼气池(1)为圆柱体机构，且顶部与底部均设置为类半球形，与进料间(3)以及水压间(9)在连通处设置有连通口。
进一步的，所述沼气池(1)内部设置有用于增加进料后流通时间的导流墙(8)，且导流墙(8)顶部低于沼气池(1)的内顶，并在导流墙(8)的顶部设置有废渣破壳设备。
进一步的，所述沼气池(1)内部设置有用于增加进料后流通时间的导流墙(8)，且导流墙(8)水平投影为圆弧形，墙体的竖直两边一边紧密靠紧墙壁，一边处在圆柱体沼气池(1)的中心。
进一步的，所述导流墙(8)上方设置的破壳设备为锯齿凸起结构，锯齿顶端高度自圆柱体圆心位置依次向内墙壁升高。
进一步的，所述弧形导流墙(8)的弧形圆心背离进料间(3)所在侧面。
进一步的，所述进料间(3)与沼液池(5)之间设置有由沼液池(5)单向流通到进料间(3)的单向阀门(13)。
本发明的有益效果：本发明提供了一种实现养猪场废渣废水生态循环利用的发酵设备，提供一种便于猪场养殖的节能、环保、防病害、节省饲料的生态循环养殖设备，提高猪肉品质，减少病害，为养殖户增收。其与现有养猪场的废弃物处理设备相比具有以下几个明显实质性特点和进步：
1、建立沼液回冲的养殖场生态循环模式：利用沼液厌氧发酵后富含多种有益菌的特性，对猪舍进行以菌制菌的生物杀菌;猪与沼液接触，沼液杀灭猪体表的有害菌;沼液的特殊气味对猪舍空气进行净化，同时也驱赶了蚊蝇对猪体的侵袭;猪粪便经沼液冲洗被带回沼气池厌氧发酵，省了清粪工;又减少了污染环境，又使猪场有了绿色的能源，一举多得。(参见图4示意)
2、建立了种养平衡循环链：养猪场与蔬菜、粮食、林果基地配套，沼渣液作为优质有机肥全部用于生产绿色蔬菜、粮食林果，构成了一个种养平衡生态循环链，实现了养殖粪便的零排放及其全资源化利用。实现生态猪肉、生态瓜果、生态环境安全的多重目标。
3、节水：该技术系统采用特殊发酵工艺制成的沼液代替自来水冲洗猪圈，省去了每天大量的冲洗水，同时也解决了传统冲洗猪圈带来的处理水负荷高，处理设施的建设费用和运行费用稿的难题。
4、节能：猪粪便污水随冲洗水全部自流到地下厌氧发酵池内，产生沼气作为清洁能源，不仅满足猪场本身所需，还有剩余可供应周边的用户。节能同时也减少猪场的温室气体排放量。
5、节约饲料：经该技术系统特殊发酵工艺制成的沼液中含有猪需要的氨基酸、抗生素、生长酶等，实践表明，当用该沼液冲猪圈时，猪总是兴奋的迎上前来，把嘴巴凑到水流之处喝沼液，甚至喜欢到在沼液里面打滚。猪喝了部分沼液后，也就减少了饲料的用量。若减少3%～5%的饲料用量，也是一笔不少的开支节省。
6、消除猪场臭味：圈舍中之所以会“臭气熏天”，正是因为动物粪便被有害的细菌分解后产生氨气、硫化氢等难闻气体。经该技术系统特殊发酵工艺精制而成的沼液中含有大量多种活性益生菌，喷洒圈舍时，形成强大的生态防护网，能够有效抑制和杀灭环境中的有害气体，从而消除猪圈臭味，改善饲养环境。减少蚊蝇滋生和呼吸道疾病的发生。
7、节约工作时间：由于该技术系统独特的喂食设施，节约了工作时间，也减少了饲料浪费。沼液回冲猪圈将猪粪和尿一起冲洗出去，可不采用干清粪工艺，从而把本来繁重的体力劳动变为轻松的工作。
8、减少猪场医药费：猪场由于采用沼液冲洗，洁净了猪场空气，猪每天喝进去有益它健康的益生菌，使猪更健康，减少了猪场的医药费。
9、提高猪肉品质：该技术系统可以采用原料喂饲，取代加了大量添加剂的猪饲料，猪生长速度同样的快。用原料如麦麸、豆粕、玉米喂饲出来的猪成为有机猪，提高了猪肉品质，保障了猪肉安全。可卖出更高价格，得到更高的经济效益。
10、减少猪场死亡率：经该技术系统特殊发酵工艺精制而成的沼液中含有大量多种活性益生菌，喷洒圈舍时，能够有效抑制和杀灭环境中的有害微生物，减少蚊蝇滋生和呼吸道疾病的发生，使猪的死亡率下降，猪肉品质上升，保障了养猪的经济效益。
11、实现养殖废水污染零排放：该技术系统由于采用经特别发酵工艺制成的沼液代替常规的自来水冲洗猪圈，冲洗后的污水又进入厌氧发酵池内发酵，发酵好的沼液又被用来冲洗猪圈，如此循环，省去了大量冲洗水，产生较少量的沼渣则作为优质有机肥供应周边农业使用，(由于沼渣量已经不多，一般情况下是有这个消纳条件的)，从而从根本上实现了养殖废水污染的零排放。困扰养殖业的养殖粪便污染顽疾迎刃而解，再也不用担心养殖污染问题了。
