申请日2017.11.21
公开(公告)日2018.02.16
IPC分类号C02F1/44; B01D61/02; B01D61/08; B01D65/02
摘要
本发明公开了一种工业污水纳滤分离系统，包括纳滤箱和进水泵，所述纳滤箱内设置有至少2个纳滤装置，所述纳滤装置分别设置有进水管和出水管，所述进水管连接着进水泵，所述进水管上设置有进水阀门，所述出水管上设置有流量计，所述纳滤装置上还设置有清洗管，所述清洗管连接着清洗泵，所述清洗管上设置有清洗阀门。本发明能够根据工艺的实际要求，针对性的选择投入使用的纳滤装置的数量，从而能够满足多种出水速率的工艺要求，提升了系统的使用宽度，提高了使用效果。

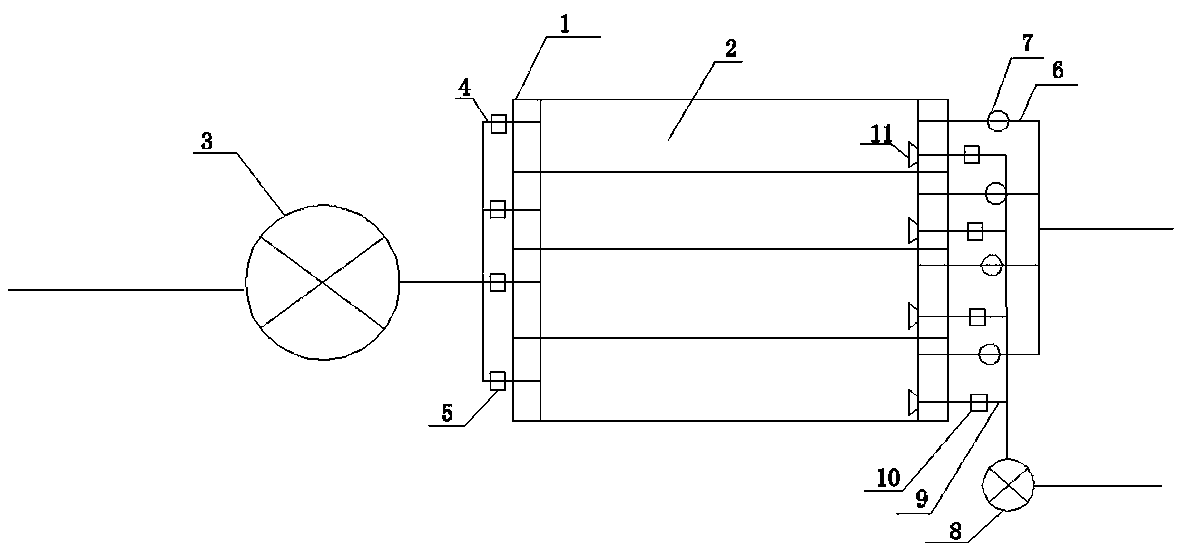

摘要附图
权利要求书
1.一种工业污水纳滤分离系统，包括纳滤箱(1)和进水泵(3)，其特征在于：所述纳滤箱(1)内设置有至少2个纳滤装置(2)，所述纳滤装置(2)分别设置有进水管(4)和出水管(6)，所述进水管(4)连接着进水泵(3)，所述进水管(4)上设置有进水阀门(5)，所述出水管(6)上设置有流量计(7)，所述纳滤装置(2)上还设置有清洗管(9)，所述清洗管(9)连接着清洗泵(8)，所述清洗管(9)上设置有清洗阀门(10)。
2.根据权利要求1所述的一种工业污水纳滤分离系统，其特征在于：所述纳滤箱(1)内纳滤装置(2)的数量为四个。
3.根据权利要求1所述的一种工业污水纳滤分离系统，其特征在于：所述纳滤装置(2)的内壁上设置有连接着清洗管(9)的喷淋头(11)。
说明书
一种工业污水纳滤分离系统
技术领域
本发明涉及污水处理技术领域，具体涉及一种工业污水纳滤分离系统。
背景技术
现有的工业污水纳滤处理，由于单个纳滤处理装置对于污水的处理效率有限，所以无法根据工艺的实际需求针对性的调整出水速率，无法满足不同工艺的标准需求，另外纳滤处理装置中的纳滤膜也非常容易被污水中的一些杂质堆积出现过水不畅的情况，一旦出现这种情况，工作人员不得不停机清洗纳滤膜，严重影响了污水的整体处理效率。
发明内容
发明目的：为了克服现有技术中存在的不足，提供一种具备多个纳滤处理装置按需使用且能够在不停机的情况下对出现堵塞的纳滤膜进行清洗的工业污水纳滤分离系统。
技术方案：为实现上述目的，本发明提供一种工业污水纳滤分离系统，包括纳滤箱和进水泵，所述纳滤箱内设置有至少2个纳滤装置，所述纳滤装置分别设置有进水管和出水管，所述进水管连接着进水泵，所述进水管上设置有进水阀门，所述出水管上设置有流量计，所述纳滤装置上还设置有清洗管，所述清洗管连接着清洗泵，所述清洗管上设置有清洗阀门。
本发明的设计原理为：通过在纳滤箱内配置多个纳滤装置，通过多个进水阀门的打开或关闭，能够选择和控制投入工作的纳滤装置的数量，从而保证最后整体出水速率能够满足实际的工艺需求;流量计能够显示每个纳滤装置的出水速率，一旦发现某个速率明显降低时，则可判断出此纳滤装置出现了堵塞情况，通过打开对应的清洗阀门，利用清洗泵对此纳滤装置进行清洗，消除堵塞。
进一步地，所述纳滤箱内纳滤装置的数量为四个。
进一步地，所述纳滤装置的内壁上设置有连接着清洗管的喷淋头，喷淋头的设置能够提升清洗效果。
有益效果：本发明与现有技术相比，具备如下优点：
1、能够根据工艺的实际要求，针对性的选择投入使用的纳滤装置的数量，从而能够满足多种出水速率的工艺要求，提升了系统的使用宽度，提高了使用效果;
2、一旦某个纳滤装置出现堵塞，只需单独关掉对应的进水阀门，对其进行冲洗去除堵塞，且可同时打开一个闲置的纳滤装置的进水阀门让其投入使用，不但无需停机处理，而且投入使用的纳滤装置的数量也能够保持不变，使得整体的出水效率得到了有效的保障。
