申请日2017.11.25
公开(公告)日2018.02.23
IPC分类号C02F3/12; C02F3/20
摘要
本发明公开了一种市政污水处理用高效曝气池，包括曝气腔、传动腔和鼓风机;所述传动腔内部设置有电机，电机的输出端固定连接有旋转轴;所述丝杆上均匀套设有螺纹套筒，丝杆外侧设置有第一转动杆，第一转动杆的左右两端铰接有套环，所述套筒内滑动连接有搅拌棒;所述曝气腔的左右两端对称设置有齿条板，齿条板的外侧设置有矩形板，矩形板的内侧上下对称转动连接有第二转动杆，第二转动杆的另一端与蛇形管连通。本发明设计新颖，提高了污水的搅拌效果，使气体与污水接触更加充分，曝气效果佳，设置的蛇形管上下移动的同时自身又在第二转动杆的带动下转动，使得曝气头排出的空气与污水接触更加充分，提高曝气效率。

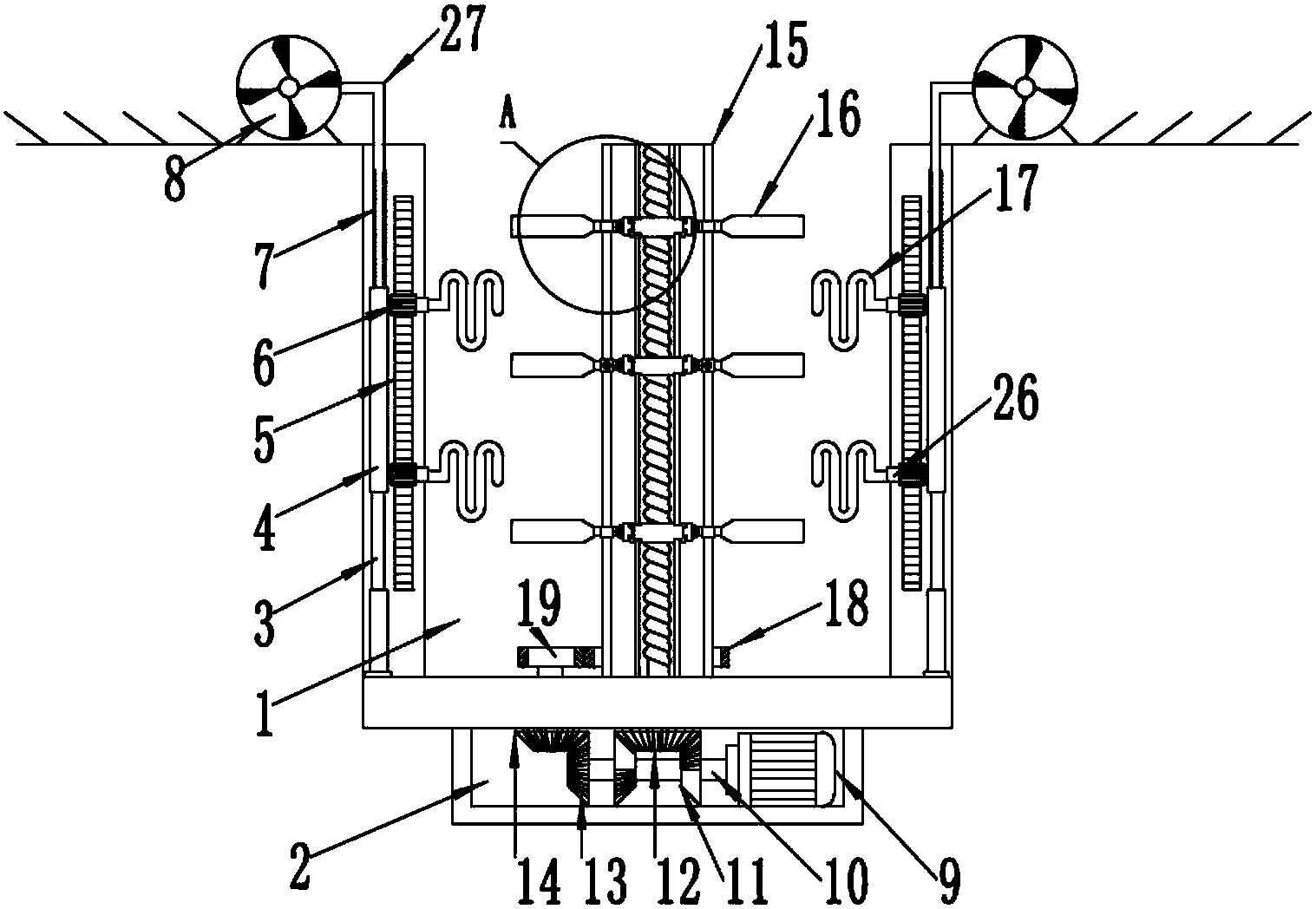

摘要附图
权利要求书
1.一种市政污水处理用高效曝气池，包括曝气腔(1)、传动腔(2)和鼓风机(8);其特征在于，所述曝气腔(1)设置在传动腔(2)上端，传动腔(2)内部设置有电机(9)，电机(9)的输出端固定连接有旋转轴(10)，旋转轴(10)上呈对角线对称设置有不完全锥齿轮(11)，不完全锥齿轮(11)的内侧设置上端设置有锥齿轮A(12)，锥齿轮A(12)与丝杆(21)固定连接;所述丝杆(21)贯穿曝气腔(1)的底端且与曝气腔(1)底端转动连接，丝杆(21)上均匀套设有三组螺纹套筒(22);所述丝杆(21)外侧设置有第一转动杆(15)，第一转动杆(15)的左右两端铰接有套环(24)，套环(24)贯穿第一转动杆(15)的侧壁，所述套筒(24)内滑动连接有搅拌棒(16)，搅拌棒(16)的内侧端与滑块(23)铰接，滑块(23)滑动连接在螺纹套筒(22)的侧壁上;所述第一转动杆(15)下端转动连接在曝气腔(1)底端且第一转动杆(15)上套设有第二环形齿轮(18)，第二环形齿轮(18)的左端啮合有齿轮(19)，齿轮(19)的转动轴贯穿曝气腔(1)的底部且与锥齿轮C(14)固定连接，锥齿轮C(14)与固定安装在旋转轴(10)左端的锥齿轮B(13)啮合;所述曝气腔(1)的左右两端对称设置有齿条板(5)，齿条板(5)的外侧设置有矩形板(4)，所述的矩形板(4)为中空结构，矩形板(4)的内侧上下对称转动连接有第二转动杆(26)，第二转动杆(26)的另一端与蛇形管(17)连通，第二转动杆(26)上套设有第一环形齿轮(6)，第一环形齿轮(6)与齿条板(5)啮合。
2.根据权利要求1所述的市政污水处理用高效曝气池，其特征在于，所述螺纹套筒(22)上对称设置有弧形通槽(25)，弧形通槽(25)内滑动连接有弧形限位板(20)，弧形限位板(20)的下端与曝气腔(1)的下端固定连接。
3.根据权利要求1所述的市政污水处理用高效曝气池，其特征在于，所述第一转动杆(15)为中空结构。
4.根据权利要求1所述的市政污水处理用高效曝气池，其特征在于，所述第二转动杆(26)同样为中空结构且与矩形板(4)的空腔连通。
5.根据权利要求1所述的市政污水处理用高效曝气池，其特征在于，所述蛇形管(17)上设置有通孔。
6.根据权利要求1所述的市政污水处理用高效曝气池，其特征在于，所述矩形板(4)下端固定安装有电动伸缩杆(3)。
7.根据权利要求1所述的市政污水处理用高效曝气池，其特征在于，所述矩形板(4)的上端与波纹管(7)连通，波纹管(7)通过导气管(27)与鼓风机(8)连通。
说明书
一种市政污水处理用高效曝气池
技术领域
本发明涉及污水处理领域，具体是一种市政污水处理用高效曝气池。
背景技术
曝气池是利用活性污泥法进行污水处理的构筑物，一般用于污水的初步处理，是污水处理中常用的设备，池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件，曝气池主要由池体、曝气系统和进出水口三个部分组成，池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等，现有的曝气方法主要分为鼓风曝气和机械曝气两种，现有的曝气池往往曝气机构比较单一，曝气时间长，曝气效率低下，难以满足人们日益增长的污水处理需求。
发明内容
本发明的目的在于提供一种市政污水处理用高效曝气池，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种市政污水处理用高效曝气池，包括曝气腔、传动腔和鼓风机;所述曝气腔设置在传动腔上端，传动腔内部设置有电机，电机的输出端固定连接有旋转轴，旋转轴上呈对角线对称设置有不完全锥齿轮，不完全锥齿轮的内侧设置上端设置有锥齿轮A，锥齿轮A与丝杆固定连接;所述丝杆贯穿曝气腔的底端且与曝气腔底端转动连接，丝杆上均匀套设有三组螺纹套筒;所述丝杆外侧设置有第一转动杆，第一转动杆的左右两端铰接有套环，套环贯穿第一转动杆的侧壁，所述套筒内滑动连接有搅拌棒，搅拌棒的内侧端与滑块铰接，滑块滑动连接在螺纹套筒的侧壁上;所述第一转动杆下端转动连接在曝气腔底端且第一转动杆上套设有第二环形齿轮，第二环形齿轮的左端啮合有齿轮，齿轮的转动轴贯穿曝气腔的底部且与锥齿轮C固定连接，锥齿轮C与固定安装在旋转轴左端的锥齿轮B啮合;所述曝气腔的左右两端对称设置有齿条板，齿条板的外侧设置有矩形板，所述的矩形板为中空结构，矩形板的内侧上下对称转动连接有第二转动杆，第二转动杆的另一端与蛇形管连通，第二转动杆上套设有第一环形齿轮，第一环形齿轮与齿条板啮合。
作为本发明进一步的方案：所述螺纹套筒上对称设置有弧形通槽，弧形通槽内滑动连接有弧形限位板，弧形限位板的下端与曝气腔的下端固定连接。
作为本发明再进一步的方案：所述第一转动杆为中空结构。
作为本发明再进一步的方案：所述第二转动杆同样为中空结构且与矩形板的空腔连通。
作为本发明再进一步的方案：所述蛇形管上设置有通孔。
作为本发明再进一步的方案：所述矩形板下端固定安装有电动伸缩杆。
作为本发明再进一步的方案：所述矩形板的上端与波纹管连通，波纹管通过导气管与鼓风机连通。
与现有技术相比，本发明的有益效果是：本发明设计新颖，通过设置搅拌棒在第一转动杆带动发生水平反向转动的同时，又在螺纹套筒的带动下上下摆动，从而提高了污水的搅拌效果，提高液体的紊流程度，使气体与污水接触更加充分，提高了曝气效率，曝气效果佳，设置的蛇形管上下移动的同时自身又在第二转动杆的带动下转动，使得曝气头排出的空气与污水接触更加充分，提高曝气效率，实用性强，值得推广。
