申请日2017.11.27
公开(公告)日2018.03.09
IPC分类号C02F1/00; B01F11/00; B01F7/16; B01F15/00
摘要
本发明公开了一种污水处理撒料装置，包括水池，搅拌棒和放置面板，所述放置面板与水池之间设置有固定支架，所述放置面板的底端设置有震动器电机，所述放置面板的表面设置有储料槽开关，所述储料槽开关的底端设置有储料槽，所述储料槽的表面设置有挡板，震动器传动轴的端部设置有震动器，所述震动器电机与电机和外部电源电连接;本发明中设计的固定底盘可以在连接时更加的方便，直接进行连接，无需缓慢的对齐连接，节省了工作时间，提高了工作效率，本发明中设计的储料槽可以在工作时进行关闭，防止了污染物掉落至储料槽，有效的保护了原料的洁净度，使得水质在进行清理时治理效果明显，质量得到了提高。

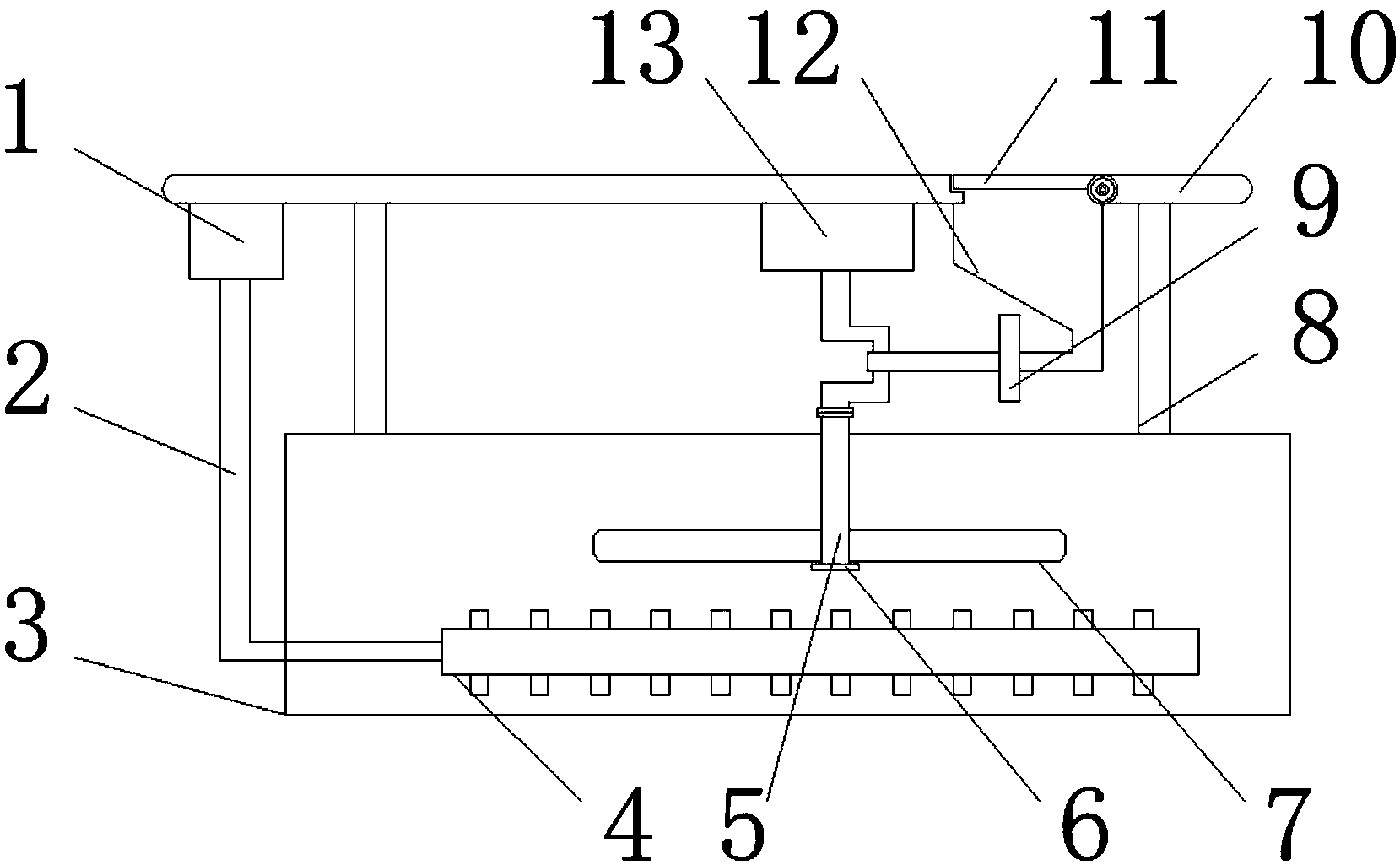

摘要附图
权利要求书
1.一种污水处理撒料装置，包括水池(3)，搅拌棒(7)和放置面板(10)，其特征在于：所述放置面板(10)与水池(3)之间设置有固定支架(8)，所述放置面板(10)的底端设置有震动器电机(1)，所述震动器电机(1)的底端设置有震动器传动轴(2)，所述放置面板(10)的表面设置有储料槽开关(11)，所述储料槽开关(11)的底端设置有储料槽(12)，所述储料槽(12)的表面设置有挡板(9)，所述储料槽(12)的一侧设置有电机(13)，所述电机(13)的底端设置有传动轴(5)，所述传动轴(5)的底部设置有固定底盘(6)，所述固定底盘(6)的表面内侧设置有固定底盘连接凹槽(17)，所述固定底盘连接凹槽(17)的内侧设置有传动轴固定连接口(18)，所述搅拌棒(7)安装在传动轴(5)的外部，所述搅拌棒(7)的底端设置有减压块(16)，所述减压块(16)的内部设置有减压弹簧(14)，所述减压块(16)的底端设置有连接柱(15)，所述水池(3)的内部底端设置有震动器(4)，震动器传动轴(2)的端部设置有震动器(4)，所述震动器电机(1)与电机(13)和外部电源电连接。
2.根据权利要求1所述的一种污水处理撒料装置，其特征在于：所述连接柱(15)与固定底盘连接凹槽(17)通过卡槽卡和连接。
3.根据权利要求1所述的一种污水处理撒料装置，其特征在于：所述储料槽开关(11)与储料槽(12)通过旋转连接。
4.根据权利要求1所述的一种污水处理撒料装置，其特征在于：所述震动器(4)为圆柱结构。
5.根据权利要求1所述的一种污水处理撒料装置，其特征在于：所述搅拌棒(7)为圆柱结构。
说明书
一种污水处理撒料装置
技术领域
本发明属于污水处理撒料技术领域，具体涉及一种污水处理撒料装置。
背景技术
污水处理撒料装置是指用机械化的设备将一些可以净化水质量的物体抛洒到水中，从而得到净化水质的效果。
现有的污水处理撒料装置在使用时仍然存在一些不足之处;
1.现有的污水处理撒料装置在使用时由于底部没有缓冲装置，在工作时，产生较大的压力，对传动轴造成伤害，缩短其使用寿命。
2.现有的污水处理撒料装置在安装固定时，需要较多时间进行固定，浪费时间，且固定的不稳定，从而导致工作效率低下。
3.现有的污水处理撒料装置在使用时储料槽无法关闭，在工作时容易将一些污染物掉落至储料槽，从而导致内部的原料污染，水质治理效果差，水质的质量无法得到保证。
发明内容
本发明的目的在于提供一种污水处理撒料装置，以解决上述背景技术中提出的污水处理撒料装置在使用时由于底部没有缓冲装置，在工作时，产生较大的压力，对传动轴造成伤害，缩短其使用寿命，安装固定时，需要较多时间进行固定，浪费时间，且固定的不稳定，从而导致工作效率低下和储料槽无法关闭，在工作时容易将一些污染物掉落至储料槽，从而导致内部的原料污染，水质治理效果差，水质的质量无法得到保证的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理撒料装置，包括水池，搅拌棒和放置面板，所述放置面板与水池之间设置有固定支架，所述放置面板的底端设置有震动器电机，所述震动器电机的底端设置有震动器传动轴，所述放置面板的表面设置有储料槽开关，所述储料槽开关的底端设置有储料槽，所述储料槽的表面设置有挡板，所述储料槽的一侧设置有电机，所述电机的底端设置有传动轴，所述传动轴的底部设置有固定底盘，所述固定底盘的表面内侧设置有固定底盘连接凹槽，所述固定底盘连接凹槽的内侧设置有传动轴固定连接口，所述搅拌棒安装在传动轴的外部，所述搅拌棒的底端设置有减压块，所述减压块的内部设置有减压弹簧，所述减压块的底端设置有连接柱，所述水池的内部底端设置有震动器，震动器传动轴的端部设置有震动器，所述震动器电机与电机和外部电源电连接。
优选的，所述连接柱与固定底盘连接凹槽通过卡槽卡和连接。
优选的，所述储料槽开关与储料槽通过旋转连接。
优选的，所述震动器为圆柱结构。
优选的，所述搅拌棒为圆柱结构。
与现有技术相比，本发明的有益效果是：
(1)本发明中设计的减压弹簧可以在污水处理撒料装置工作时产生的压力进行有效的降低，使得其压力对传动轴造成的伤害降低，增加了使用寿命。
(2)本发明中设计的固定底盘可以在连接时更加的方便，直接进行连接，无需缓慢的对齐连接，节省了工作时间，提高了工作效率。
(3)本发明中设计的储料槽可以在工作时进行关闭，防止了污染物掉落至储料槽，有效的保护了原料的洁净度，使得水质在进行清理时治理效果明显，质量得到了提高。
