申请日2017.12.04
公开(公告)日2018.03.06
IPC分类号C12M1/107; C02F9/14; C05F5/00; C05F17/00; C02F103/26
摘要
本发明提出一种马铃薯深加工产业的废渣、废水的综合利用系统，包括预处理单元、发酵单元、气处理单元、气使用单元、制肥单元，所述预处理单元包括匀浆池、格栅池、进料池;所述发酵单元主体是厌氧发酵罐;所述气处理单元依次包括脱水装置、脱硫装置、计量器、贮气罐;厌氧发酵罐中的液体进入溢液池，沼液、污泥进入固液分离装置，分离出的液体用来制液体肥，分离出的沼渣，进行晾晒，粉碎、装袋用作基肥。有益效果：实现废弃物资源化，经过沼气工程处理后，可以产出再生能源(沼气､电能)、有机肥(固态､液态)，具有较好的经济价值。生态友好，实现生态系统的良性循环。将治理污染与资源开发有机结合起来。

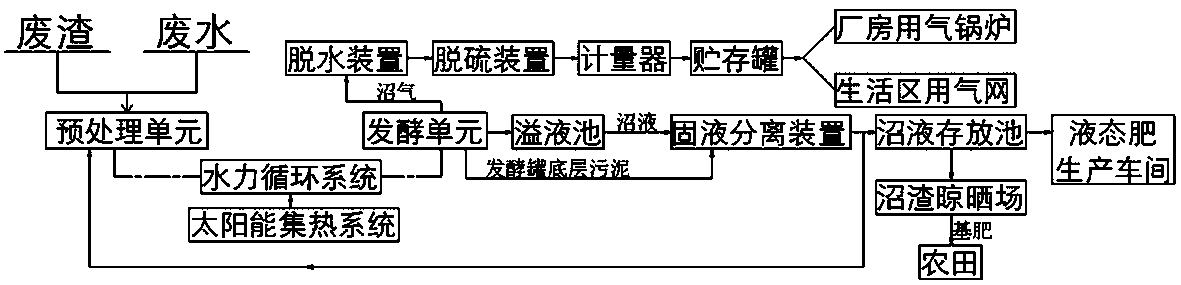

摘要附图
权利要求书
1.一种马铃薯深加工产业的废渣、废水的综合利用系统，其特征是：包括预处理单元、发酵单元、气处理单元、气使用单元、制肥单元，所述预处理单元包括匀浆池、格栅池、进料池，匀浆池对待发酵的废渣、废水进行搅拌均匀，均质后的物料由格栅池中设置的格栅内部加热管对物料预热，预热的物料通过进料池后进入发酵单元;所述发酵单元主体是厌氧发酵罐，厌氧发酵罐产出的沼气进入气处理单元，所述气处理单元依次包括脱水装置、脱硫装置、计量器、贮气罐，贮气罐中的沼气输入到气使用单元;所述气使用单元包括厂房用气锅炉和生活区供气管网;厌氧发酵罐中的液体进入溢液池，溢液池中的液体和厌氧发酵罐中的底层污泥进入固液分离装置，分离出的液体流到沼液存放池，沼液存放池中的沼液转移输送到液态肥生产车间，另外分离出的沼渣，进行晾晒，粉碎、装袋用作基肥。
2.根据权利要求1所述的一种马铃薯深加工产业的废渣、废水的综合利用系统，其特征是：所述厌氧发酵罐为中温厌氧发酵罐，温度33～35℃。
3.根据权利要求1所述的一种马铃薯深加工产业的废渣、废水的综合利用系统，其特征是：固液分离装置分离出的一部分液体通过管路回流到预处理单元。
4.根据权利要求1所述的一种马铃薯深加工产业的废渣、废水的综合利用系统，其特征是：还设有太阳能集热系统，格栅内部加热管是水热方式，太阳能集热系统为预处理单元加热、为发酵单元保温。
说明书
一种马铃薯深加工产业的废渣、废水的综合利用系统
技术领域
本发明属于固液废物处理领域，涉及马铃薯深加工产业的废渣、废水的处理装置。
背景技术
一个年可处理马铃薯6万吨，出产马铃薯雪花全粉、淀粉8000吨的马铃薯加工企业。在加工过程中去皮、切片、清洗、鼓式干燥都会产生一些副产品和废料，其中去皮环节产生的废料渣皮按原料的15%算(即60000吨×15%=9000吨);按一个生产周期为8个月计算，月产渣皮量1125吨;每月按26个生产日、4个清洗日计算，日产渣皮量为43吨。其他废渣还包括：在生产期间挑选出的烂土豆;切片过程中的边角料;切片过程中游离出的淀粉蛋白;清洗工序中产生的土豆皮和碎土豆;烘干过程中产生的废土豆泥等，共计每天可产生废渣量为10吨左右。日均产生废水260-400吨。可见废料、废水的产生量比较大。通常废水可以输送到污水处理厂处理，而废渣倾倒垃圾场，但废渣内含有大量有机物，堆放量大的话靠自然分解不能及时完成，产生废气、臭气，污液下渗污染地下水，尤其是干旱地区生态脆弱，乱排乱放对环境的影响更大。
发明内容
本发明目的是一种马铃薯深加工产业的废渣、废水的综合利用系统。
本发明的技术方案是：一种马铃薯深加工产业的废渣、废水的综合利用系统，包括预处理单元、发酵单元、气处理单元、气使用单元、制肥单元，所述预处理单元包括匀浆池、格栅池、进料池，匀浆池对待发酵的废渣、废水进行搅拌均匀，均质后的物料由格栅池中设置的格栅内部加热管对物料预热，预热的物料通过进料池后进入发酵单元;所述发酵单元主体是厌氧发酵罐，厌氧发酵罐产出的沼气进入气处理单元，所述气处理单元依次包括脱水装置、脱硫装置、计量器、贮气罐，贮气罐中的沼气输入到气使用单元;所述气使用单元包括厂房用气锅炉和生活区供气管网;厌氧发酵罐中的液体进入溢液池，溢液池中的液体和厌氧发酵罐中的底层污泥进入固液分离装置，分离出的液体流到沼液存放池，沼液存放池中的沼液转移输送到液态肥生产车间，另外分离出的沼渣，进行晾晒，粉碎、装袋用作基肥。
所述厌氧发酵罐为中温厌氧发酵罐，温度33～35℃。
所述固液分离装置分离出的一部分液体通过管路回流到预处理单元。
进一步的还设有太阳能集热系统，格栅内部加热管是水热方式，太阳能集热系统为预处理单元加热、为发酵单元保温。
本发明的有益效果是：实现废弃物资源化，经过沼气工程处理后，可以产出再生能源(沼气､电能)、有机肥(固态､液态)，具有较好的经济价值。生态友好，遵循循环经济指导思想，依据物质循环、能量流动的生态学基本原理，强化种养平衡，促进种植业与加工业有机结合，实现生态系统的良性循环。
兼顾环境效益、社会效益、经济效益，将治理污染与资源开发有机结合起来，采用先进设备集成，质量可靠，节能减排水平行业领先。
