申请日2017.12.04
公开(公告)日2018.02.16
IPC分类号C02F9/14; C02F11/12; C02F103/16; C02F101/22
摘要
一种工业废水集中处理系统及方法，该系统包括第一格栅井、第一调节池、第一油脂分离池和第一混凝反应沉淀池，还包括第二格栅井、第二调节池、第二油脂分离池和第二混凝反应沉淀池，该第二混凝反应沉淀池和所述第一混凝反应沉淀池均与芬顿反应池连通，该芬顿反应池还连通有中和反应气浮池、UASB高效厌氧池、兼氧池、接触氧化池、多级沉淀池、过滤罐和清水池。本工业废水集中处理系统及方法设计理想，将铬废水和压铸废水采用先分后合集中处理模式，布置紧凑，而且环环相扣，使得集中化处理效果好，大大地提高了工业废水循环再利用的质量，便于推广普。

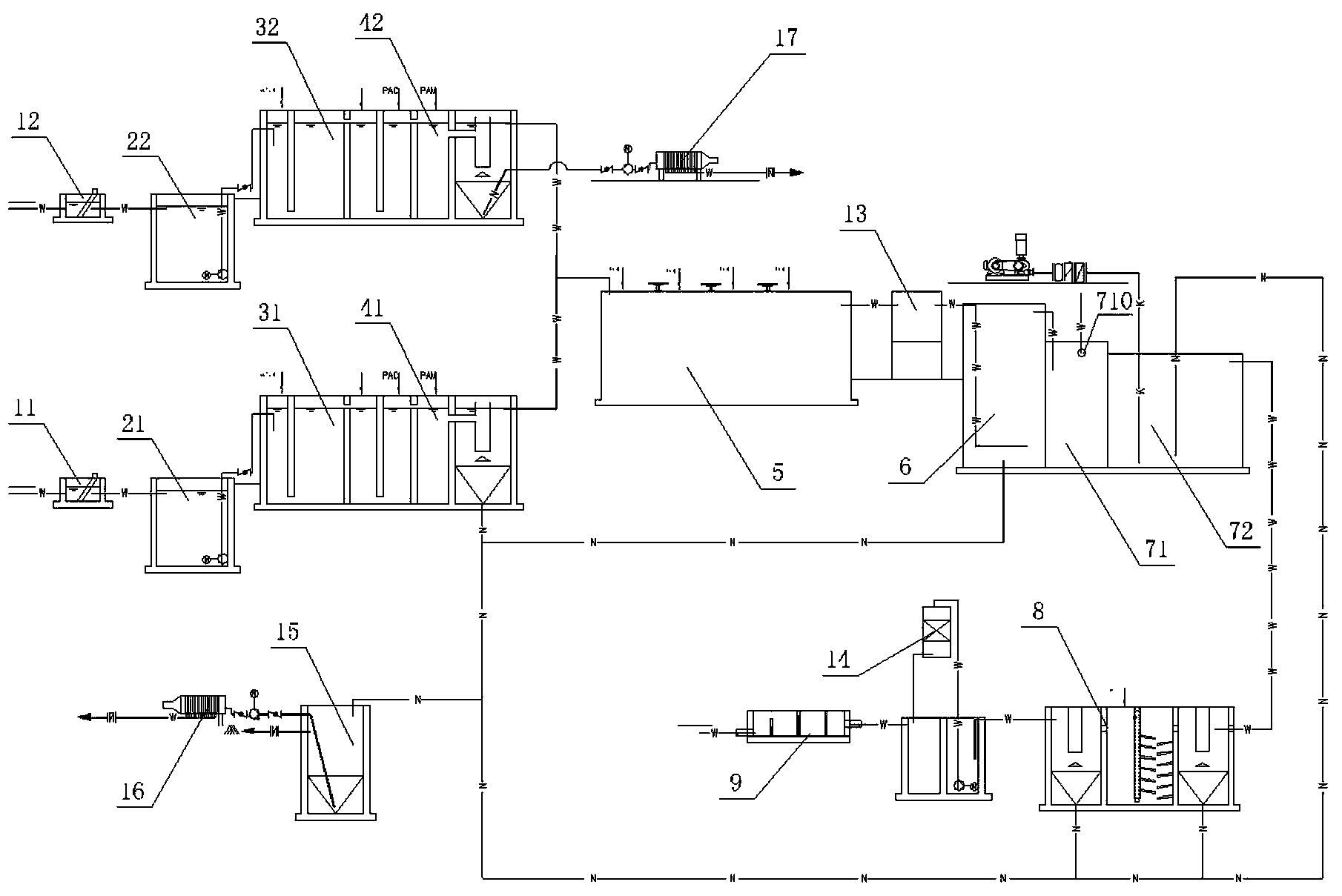

摘要附图
权利要求书
1.一种工业废水集中处理系统，其特征在于：包括铸造废水依次通过的第一格栅井、第一调节池、第一油脂分离池和第一混凝反应沉淀池，还包括含铬废水依次通过的第二格栅井、第二调节池、第二油脂分离池和第二混凝反应沉淀池，该第二混凝反应沉淀池和所述第一混凝反应沉淀池均与芬顿反应池连通，该芬顿反应池还连通有中和反应气浮池、UASB高效厌氧池、兼氧池、接触氧化池、多级沉淀池、过滤罐和清水池;所述第一混凝反应沉淀池、UASB高效厌氧池、多级沉淀池均还连通有将其内的污泥进行处理的污泥浓缩池，该污泥浓缩池内的下浑浊液输送至第一板框压滤机进行处理，该第一板框压滤机处理后的滤液和所述污泥浓缩池内的上清液均回送至第一调节池，该第一板框压滤机处理到的干泥外运并进行无害化处理;所述第二混凝反应沉淀池还连通有将其污泥进行处理的第二板框压滤机，该第二板框压滤机的滤液回送至第二调节池内，该第二板框压滤机的滤渣进行收集。
2.如权利要求1所述一种工业废水集中处理系统，其特征在于：所述第一混凝反应沉淀池和第二混凝反应沉淀池均包括混凝沉淀池，该混凝沉淀池由前后布置的混凝反应池体和与混凝反应池体一体成型的沉淀池体构成，该混凝反应池体沿其长度方向间隔布置的若干个混凝隔板，并且若干个混凝隔板的开口均上下错开布置，所述沉淀池体的内底部呈锥形结构。
3.如权利要求2所述一种工业废水集中处理系统，其特征在于：所述混凝反应池体和沉淀池体的底部均采用三层结构，上层为素混凝土垫层，下层为钢筋混凝土层，并且素混凝土垫层和钢筋混凝土层之间还设有若干个混凝柱，相邻地混凝柱之间的间隙填设有碎石砂垫，中层为碎石砂垫和若干个混凝柱构成;所述混凝反应池体和沉淀池体的侧壁部均为内外两层结构，内层为钢筋混凝土层、外层为水泥砂浆层，并且该水泥砂浆层的外侧壁还涂设有聚氨酯防水涂料层。
4.如权利要求1所述一种工业废水集中处理系统，其特征在于：所述芬顿反应池包括沿其长度方向依次间隔布置的四个单元分池，每个单元分池内设有一个芬顿隔板，该一个芬顿隔板把一个单元分池分隔为前半部和后半部，并且一个芬顿隔板与单元分池底部之间形成导向通道;每个前半部内沿其深度方向设有间隔布置的若干个导向块，该若干个导向块分为两组，一组设置在前半部的左侧壁上，另一组设置在后半部的右侧壁上，并且该两组导向块相对错开分布。
5.如权利要求1所述一种工业废水集中处理系统，其特征在于：所述UASB高效厌氧池包括厌氧池体以及装设在厌氧池体内的三相分离器以及设置在的厌氧池体内底面上设有布水反射器，该布水反射器包括沿其长度方向依次间隔布置的若干个反射锥体，每个反射锥体由实心砖切成，并且实心砖表面通过水泥砂浆刷抹面。
6.如权利要求1所述一种工业废水集中处理系统，其特征在于：所述多级沉淀池包括一级沉淀池、二级沉淀池以及位于一级沉淀池和二级沉淀池之间并与其相连通的助剂池，该助剂池内设有一个助剂隔板，该助剂隔板把助剂池分为前助剂室和后助剂室，该助剂隔板和助剂池之间留有通道，所述前助剂室的两侧壁分别沿其深度方向设有间隔布置的若干个导向隔条，每个导向隔条呈倾斜向下布置，所述一级沉淀池内的污泥回送至接触氧化池内。
7.如权利要求1所述一种工业废水集中处理系统，其特征在于：所述清水池包括清水池体、装设在清水池体一端的进水穿墙管以及装设在清水池另一端的排水穿墙管,所述清水池体内设有一个高度可上下调节的三角堰和可拆卸的若干个整流板，该若干个整流板沿清水池体长度方向隔间布置，并且三角堰位于若干个整流板的后方。
8.如权利要求7所述一种工业废水集中处理系统，其特征在于：所述三角堰包括外三角堰和内三角堰，该外三角堰的顶部开设有内三角堰可竖直插入其内的容纳腔，该外三角堰的外侧壁上开设有与容纳腔相连通的竖直条形口，该内三角堰通过一螺丝穿过竖直条形口将其可上下移动地锁固在外三角堰上。
9.如权利要求7所述一种工业废水集中处理系统，其特征在于：所述清水池体一端开设有第一安装孔，所述进水穿墙管穿插在第一安装孔上，并且该第一安装孔和进水穿墙管之间从外置内依次设有第一止水钢片、第一穿墙套管以及第一油麻，该第一油麻通过第一石棉水泥包裹封住;所述清水池体另一端开设有第二安装孔，所述排水穿墙管穿插在第二安装孔上，并且该第二安装孔和排水穿墙管之间从外置内依次设有第二止水钢片、第二穿墙套管以及第二油麻，该第二油麻通过第二石棉水泥包裹封住。
10.一种工业废水集中处理方法，其特征在于：铸造废水依次通过粗过滤处理、第一调节池处理、第一油脂分离池处理和第一混凝反应沉淀池处理后得到第一废水和第一污泥;含铬废水依次通过粗过滤处理、第二调节池处理、第二油脂分离池处理和第二混凝反应沉淀池处理后得到第二废水和第二污泥，再将第一废水和第二废水再集中后依次再通过芬顿反应池处理、中和反应气浮池处理、UASB高效厌氧池处理、兼氧池处理、接触氧化池处理、多级沉淀池处理、过滤罐处理和清水池处理后达标排放;所述UASB高效厌氧池处理得到的第三污泥、多级沉淀池处理后得到的第四污泥和所述第一污泥均通过一污泥压缩池处理得到上清液和浓缩污泥，将浓缩污泥再通过第一板框压滤机处理得到干泥和滤液，再将滤液和所述上清液再回送至第一调节池处理;所述第二污泥通过第二板框压滤机处理得到滤液再回送至第二调节池处理。
说明书
一种工业废水集中处理系统及方法
技术领域
本发明属于工业废水处理领域，尤其是指一种工业废水集中处理系统及方法。
背景技术
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要，特别是含有铬废水和压铸废水。现有工业废水集中化处理方式不够理想，要么设备庞大，价格昂贵，难以推广普及;要么设备简单，价格便宜，但处理效果不理想。
发明内容
本发明提供一种工业废水集中处理系统及方法，其主要目的在于克服现有工业废水集中化处理方式不够理想，难以推广普及等缺陷。
为解决上述技术问题，本发明采用如下技术方案：
一种工业废水集中处理系统，包括铸造废水依次通过的第一格栅井、第一调节池、第一油脂分离池和第一混凝反应沉淀池，还包括含铬废水依次通过的第二格栅井、第二调节池、第二油脂分离池和第二混凝反应沉淀池，该第二混凝反应沉淀池和所述第一混凝反应沉淀池均与芬顿反应池连通，该芬顿反应池还连通有中和反应气浮池、UASB高效厌氧池、兼氧池、接触氧化池、多级沉淀池、过滤罐和清水池;所述第一混凝反应沉淀池、UASB高效厌氧池、多级沉淀池均还连通有将其内的污泥进行处理的污泥浓缩池，该污泥浓缩池内的下浑浊液输送至第一板框压滤机进行处理，该第一板框压滤机处理后的滤液和所述污泥浓缩池内的上清液均回送至第一调节池，该第一板框压滤机处理到的干泥外运并进行无害化处理;所述第二混凝反应沉淀池还连通有将其污泥进行处理的第二板框压滤机，该第二板框压滤机的滤液回送至第二调节池内，该第二板框压滤机的滤渣进行收集。
所述第一混凝反应沉淀池和第二混凝反应沉淀池均包括混凝沉淀池，该混凝沉淀池由前后布置的混凝反应池体和与混凝反应池体一体成型的沉淀池体构成，该混凝反应池体沿其长度方向间隔布置的若干个混凝隔板，并且若干个混凝隔板的开口均上下错开布置，所述沉淀池体的内底部呈锥形结构。
所述混凝反应池体和沉淀池体的底部均采用三层结构，上层为素混凝土垫层，下层为钢筋混凝土层，并且素混凝土垫层和钢筋混凝土层之间还设有若干个混凝柱，相邻地混凝柱之间的间隙填设有碎石砂垫，中层为碎石砂垫和若干个混凝柱构成;所述混凝反应池体和沉淀池体的侧壁部均为内外两层结构，内层为钢筋混凝土层、外层为水泥砂浆层，并且该水泥砂浆层的外侧壁还涂设有聚氨酯防水涂料层。
所述芬顿反应池包括沿其长度方向依次间隔布置的四个单元分池，每个单元分池内设有一个芬顿隔板，该一个芬顿隔板把一个单元分池分隔为前半部和后半部，并且一个芬顿隔板与单元分池底部之间形成导向通道;每个前半部内沿其深度方向设有间隔布置的若干个导向块，该若干个导向块分为两组，一组设置在前半部的左侧壁上，另一组设置在后半部的右侧壁上，并且该两组导向块相对错开分布。
每个导向块为倾斜向下的倾斜导向块。
相邻地两个单元分池之间设有相互贯穿的流向通道，每个流向通道位于芬顿反应池的上段部，每个流向通道上装设有塑料球阀，每个塑料球阀为PVC塑料球阀。
所述UASB高效厌氧池包括厌氧池体以及装设在厌氧池体内的三相分离器以及设置在的厌氧池体内底面上设有布水反射器，该布水反射器包括沿其长度方向依次间隔布置的若干个反射锥体，每个反射锥体由实心砖切成，并且实心砖表面通过水泥砂浆刷抹面。
所述多级沉淀池包括一级沉淀池、二级沉淀池以及与位于一级沉淀池和二级沉淀池之间并与其相连通的助剂池，该助剂池内设有一个助剂隔板，该助剂隔板把助剂池分为前助剂室和后助剂室，该助剂隔板和助剂池之间留有通道，所述前助剂室的两侧壁分别沿其深度方向设有间隔布置的若干个导向隔条，每个导向隔条呈倾斜向下布置，所述一级沉淀池内的污泥回送至接触氧化池内。
所述助剂隔板包括外隔板和内隔板，该外隔板的顶部开设有内隔板可竖直插入其内的容纳腔，该外隔板的外侧壁上开设有与容纳腔相连通的竖直条形口，该内隔板通过一螺丝穿过竖直条形口将其可上下移动地锁固在外隔板上。
所述清水池包括清水池体、装设在清水池体一端的进水穿墙管以及装设在清水池另一端的排水穿墙管,所述清水池体内设有一个高度可上下调节的三角堰和可拆卸的若干个整流板，该若干个整流板沿清水池体长度方向隔间布置，并且三角堰位于若干个整流板的后方。
所述三角堰包括外三角堰和内三角堰，该外三角堰的顶部开设有内三角堰可竖直插入其内的容纳腔，该外三角堰的外侧壁上开设有与容纳腔相连通的竖直条形口，该内三角堰通过一螺丝穿过竖直条形口将其可上下移动地锁固在外三角堰上。
所述清水池体一端开设有第一安装孔，所述进水穿墙管穿插在第一安装孔上，并且该第一安装孔和进水穿墙管之间从外置内依次设有第一止水钢片、第一穿墙套管以及第一油麻，该第一油麻通过第一石棉水泥包裹封住;所述清水池体另一端开设有第二安装孔，所述排水穿墙管穿插在第二安装孔上，并且该第二安装孔和排水穿墙管之间从外置内依次设有第二止水钢片、第二穿墙套管以及第二油麻，该第二油麻通过第二石棉水泥包裹封住。
所述清水池体沿其长度方向上间隔开设有若干个整流板插槽，每个整流板可一一对应地插设在一个整流板插槽内，每个整流板上布设有若干个整流孔。
所述进水穿墙管和所述排水穿墙管的外侧壁均涂三道二布式防腐层，其内侧壁均涂二道环氧煤沥青层，所述三道二布式防腐层内至外依次包括第一道环氧煤沥青漆层、第一层玻璃丝布、第二道环氧煤沥青漆层、第二层玻璃丝布和第三道环氧煤沥青漆层。
所述兼氧池设有生活废水进入的排入口。
一种工业废水集中处理方法，铸造废水依次通过粗过滤处理、第一调节池处理、第一油脂分离池处理和第一混凝反应沉淀池处理后得到第一废水和第一污泥;含铬废水依次通过粗过滤处理、第二调节池处理、第二油脂分离池处理和第二混凝反应沉淀池处理后得到第二废水和第二污泥，再将第一废水和第二废水再集中后依次再通过芬顿反应池处理、中和反应气浮池处理、UASB高效厌氧池处理、兼氧池处理、接触氧化池处理、多级沉淀池处理、过滤罐处理和清水池处理后达标排放;所述UASB高效厌氧池处理得到的第三污泥、多级沉淀池处理后得到的第四污泥和所述第一污泥均通过一污泥压缩池处理得到上清液和浓缩污泥，将浓缩污泥再通过第一板框压滤机处理得到干泥和滤液，再将滤液和所述上清液再回送至第一调节池处理;所述第二污泥通过第二板框压滤机处理得到滤液再回送至第二调节池处理。
和现有技术相比，本发明产生的有益效果在于：本工业废水集中处理系统及方法设计理想，将铬废水和压铸废水先分后合集中处理模式，布置紧凑，而且环环相扣，使得集中化处理效果好，大大地提高了工业废水循环再利用的质量，便于推广普。
