申请日2017.12.04
公开(公告)日2018.02.23
IPC分类号C02F11/00; C02F11/02; C02F11/04; C02F11/12; C02F11/18; C05F15/00; C05F17/00; C04B33/132; C04B33/13; C10L5/46
摘要
本发明公开了一种用于市政的污泥处理装置及方法，包括曝光池，所述曝光池一侧连通有筛选室，所述曝光池另一侧连通有调解池,所述调解池一侧连通有螺旋压榨机，所述螺旋压榨机一侧连通有高压板框脱水压滤机，所述高压板框脱水压滤机一侧连通有高温干化器，所述高温干化器分别连通有微生物处理室和储泥室，所述螺旋压榨机和高压板框脱水压滤机底部均连通有储水室，本发明通过设有筛选室，将污泥中可能掺杂的大块石料和大块杂物过滤，避免设备对污泥处理过程中对设备本体造成破坏，影响设备使用寿命，通过设有调节池，污泥在加热状态下进行消化，有机物含量减少，总体积减少并产生大量沼气，沼气收集器将沼气收集后回收利用。

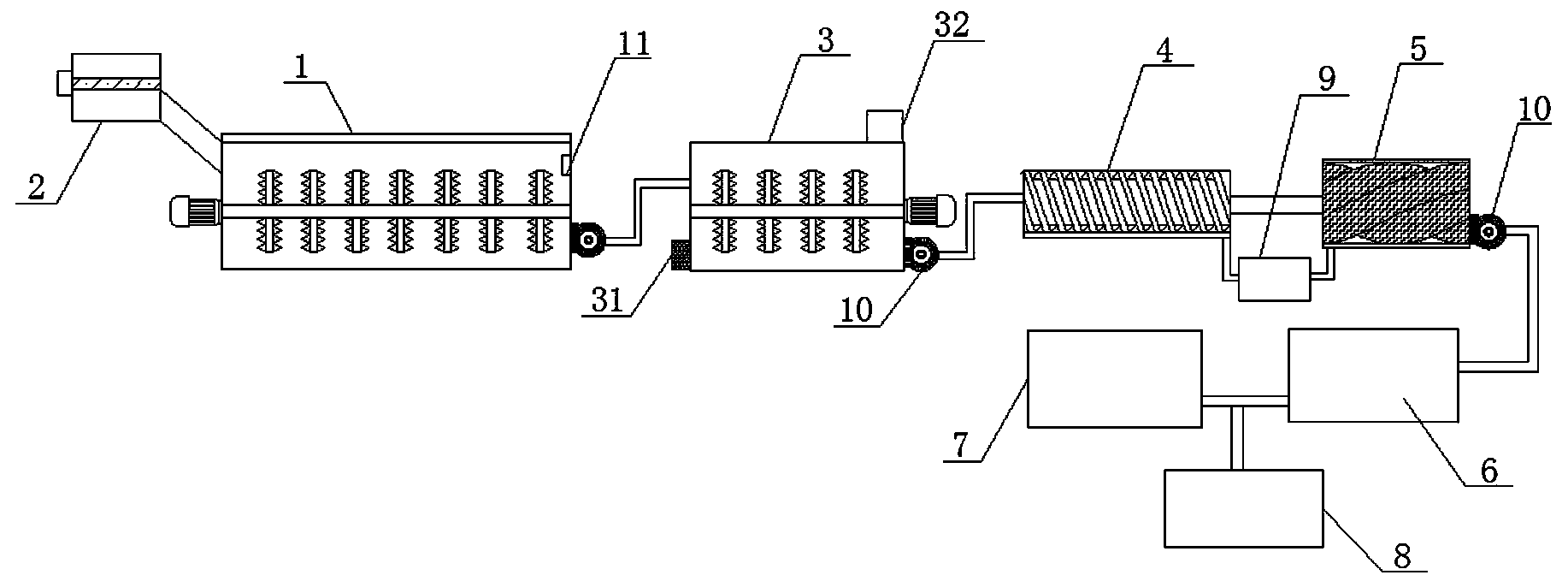

摘要附图
权利要求书
1.一种用于市政的污泥处理装置，包括曝光池(1)，其特征在于：所述曝光池(1)一侧连通有筛选室(2)，所述曝光池(1)另一侧连通有调解池(3),所述调解池(3)一侧连通有螺旋压榨机(4)，所述螺旋压榨机(4)一侧连通有高压板框脱水压滤机(5)，所述高压板框脱水压滤机(5)一侧连通有高温干化器(6)，所述高温干化器(6)分别连通有微生物处理室(7)和储泥室(8)，所述螺旋压榨机(4)和高压板框脱水压滤机(5)底部均连通有储水室(9)。
2.根据权利要求1所述的一种用于市政的污泥处理装置，其特征在于：所述曝光池(1)内壁顶部设有空压机(11)。
3.根据权利要求1所述的一种用于市政的污泥处理装置，其特征在于：所述筛选室(2)内部设有振动筛板，所述筛选室(2)一侧设有振动电机，所述振动筛板与振动电机传动连接。
4.根据权利要求1所述的一种用于市政的污泥处理装置，其特征在于：所述调解池(3)一侧设有加热器(31)，所述调解池(3)内部设有温度传感器，所述温度传感器型号设置为OS136-1，所述调解池(3)顶部设有沼气收集器(32)。
5.根据权利要求1所述的一种用于市政的污泥处理装置，其特征在于：所述曝光池(1)和调解池(3)内部均设有搅拌轴，所述搅拌轴表面均匀设有搅拌杆，所述搅拌轴一侧设有搅拌电机，所述搅拌轴与搅拌电机传动连接，所述曝光池(1)和调解池(3)内部均设有液位计。
6.根据权利要求1所述的一种用于市政的污泥处理装置，其特征在于：所述曝光池(1)、调解池(3)和高压板框脱水压滤机(5)一侧设有设有污泥提升泵(10)，多个污泥提升泵(10)通过通泥管连通调解池(3)、螺旋压榨机(4)和高温干化器(6)。
7.根据权利要求1所述的一种用于市政的污泥处理装置，其特征在于：所述曝光池(1)、筛选室(2)、调解池(3)和微生物处理室(7)内均设有摄像头。
8.根据权利要求1-7所述的一种用于市政的污泥处理装置及方法，其具体步骤为：
步骤一：将污泥通入筛选室(2)，振动电机带动振动筛板将污泥振动过滤，将污泥中可能掺杂的大块石料和大块杂物过滤，避免设备对污泥处理过程中对设备本体造成破坏，影响设备使用寿命;
步骤二：筛选后的污泥通入曝光池(1)内，空压机(11)对污泥充入气体使污泥充分曝光，转动电机带动转动轴将污泥进行搅拌均匀，保证曝光的均匀;
步骤三：曝光完成后的污泥通过污泥提升泵(10)的工作将污泥通入调节池(3)内，加热器(31)对调节池(3)内的污泥恒温加热，加热温度为35℃，加热过程中转动电机带动转动轴将污泥进行搅拌均匀并向调节池(3)内投加调节剂，污泥在加热状态下进行消化，有机物含量减少，总体积减少并产生大量沼气，沼气收集器(32)将沼气收集后回收利用;
步骤四：污泥提升泵(10)将调节完成后的污泥通入螺旋压榨机(4)和高压板框脱水压滤机(5)内进行连续高压脱水工作，将污泥中掺杂的大量污水脱出后将污水排入储水室(9)内;
步骤五：脱水完成后的污泥通入高温干化器(6)内进行高温加热烘干工作;
步骤六：根据污泥种类的不同，将烘干后的污泥归类分别排入微生物处理室(7)内或储泥室(8)，在微生物处理室(7)内对污泥在高温高压下进行微生物处理得到有机堆肥用于农作物生产，储泥室(8)内的污泥将污泥加入到页岩、粘土或煤千石中，作为砖体材料的一部分，这样不仅避免了污泥中的有机物对环境造咸的二次污染，而且污泥中具有一定热质的有机物，作为能源以砖的内燃燃料得到二次利用，同时污泥中的病原细菌在高温下被彻底杀灭，杜绝了疾病传播;再者污泥中的重金属在高温作用下成为砖体材料的一部分，避免了污泥中的重金属对环境的污染，泥砖作为建筑材料，使污泥成为真正意义上的资源化，做到无害化和资源化，部分污泥由于材质的不同由储泥室(8)内运输至专门场所进行焚烧或掩埋。
说明书
一种用于市政的污泥处理装置及方法
技术领域
本发明涉及污泥处理领域，特别涉及一种用于市政的污泥处理装置及方法。
背景技术
在能源、化工、纺织印染、市政、环保等领域，通常会产生大量的污泥，污泥是污水处理过程所产生的固体沉淀物质，主要特性是含水率高，有机物含量高，容易腐化发臭，并且颗粒较细，呈胶状液态，污泥的成分非常复杂，除含有大量的水分外，还含有大量的有机质、难降解的有机物、多种微量元素、病原微生物和寄生虫卵、重金属等成分，并伴有恶臭，污泥中含有大量的有机物和丰富的氮、磷等营养物质，造成水质的富营养化，导致水质恶化，同时污泥中的重金属，有毒物质，致病菌等也将给人类健康带来极大危害，因此，发明一种用于市政的污泥处理装置及方法来解决上述问题很有必要。
发明内容
本发明的目的在于提供一种用于市政的污泥处理装置及方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于市政的污泥处理装置及方法，包括曝光池，所述曝光池一侧连通有筛选室，所述曝光池另一侧连通有调解池,所述调解池一侧连通有螺旋压榨机，所述螺旋压榨机一侧连通有高压板框脱水压滤机，所述高压板框脱水压滤机一侧连通有高温干化器，所述高温干化器分别连通有微生物处理室和储泥室，所述螺旋压榨机和高压板框脱水压滤机底部均连通有储水室。
优选的，所述曝光池内壁顶部设有空压机。
优选的，所述筛选室内部设有振动筛板，所述筛选室一侧设有振动电机，所述振动筛板与振动电机传动连接。
优选的，所述调解池一侧设有加热器，所述调解池内部设有温度传感器，所述温度传感器型号设置为OS136-1，所述调解池顶部设有沼气收集器。
优选的，所述曝光池和调解池内部均设有搅拌轴，所述搅拌轴表面均匀设有搅拌杆，所述搅拌轴一侧设有搅拌电机，所述搅拌轴与搅拌电机传动连接，所述曝光池和调解池内部均设有液位计。
优选的，所述曝光池、调解池和高压板框脱水压滤机一侧设有设有污泥提升泵，多个污泥提升泵通过通泥管连通调解池、螺旋压榨机和高温干化器。
优选的，所述曝光池、筛选室、调解池和微生物处理室内均设有摄像头。
优选的，其具体步骤为：
步骤一：将污泥通入筛选室，振动电机带动振动筛板将污泥振动过滤，将污泥中可能掺杂的大块石料和大块杂物过滤，避免设备对污泥处理过程中对设备本体造成破坏，影响设备使用寿命;
步骤二：筛选后的污泥通入曝光池内，空压机对污泥充入气体使污泥充分曝光，转动电机带动转动轴将污泥进行搅拌均匀，保证曝光的均匀;
步骤三：曝光完成后的污泥通过污泥提升泵的工作将污泥通入调节池内，加热器对调节池内的污泥恒温加热，加热温度为35℃，加热过程中转动电机带动转动轴将污泥进行搅拌均匀并向调节池内投加调节剂，污泥在加热状态下进行消化，有机物含量减少，总体积减少并产生大量沼气，沼气收集器将沼气收集后回收利用;
步骤四：污泥提升泵将调节完成后的污泥通入螺旋压榨机和高压板框脱水压滤机内进行连续高压脱水工作，将污泥中掺杂的大量污水脱出后将污水排入储水室内;
步骤五：脱水完成后的污泥通入高温干化器内进行高温加热烘干工作;
步骤六：根据污泥种类的不同，将烘干后的污泥归类分别排入微生物处理室内或储泥室，在微生物处理室内对污泥在高温高压下进行微生物处理得到有机堆肥用于农作物生产，储泥室内的污泥将污泥加入到页岩、粘土或煤千石中，作为砖体材料的一部分，这样不仅避免了污泥中的有机物对环境造咸的二次污染，而且污泥中具有一定热质的有机物，作为能源以砖的内燃燃料得到二次利用，同时污泥中的病原细菌在高温下被彻底杀灭，杜绝了疾病传播;再者污泥中的重金属在高温作用下成为砖体材料的一部分，避免了污泥中的重金属对环境的污染，泥砖作为建筑材料，使污泥成为真正意义上的资源化，做到无害化和资源化，部分污泥由于材质的不同由储泥室内运输至专门场所进行焚烧或掩埋。
本发明的技术效果和优点：通过设有筛选室，将污泥中可能掺杂的大块石料和大块杂物过滤，避免设备对污泥处理过程中对设备本体造成破坏，影响设备使用寿命，通过设有调节池，污泥在加热状态下进行消化，有机物含量减少，总体积减少并产生大量沼气，沼气收集器将沼气收集后回收利用，通过设有螺旋压榨机和高压板框脱水压滤机，可以对污泥进行连续的脱水工作，保证将污泥中掺杂的水份脱掉，通过设有微生物处理室和储泥室，可以将将烘干后的污泥分类处理，达到资源的合理化利用。
