申请日2017.12.11
公开(公告)日2018.03.13
IPC分类号B01F13/10; B01F15/00; B01F15/02
摘要
本发明公开了一种环保高效的污水搅拌装置，包括凸轮，所述凸轮铰接有撑柱，所述凸轮的底侧抵有撑板，所述撑板固定连接在撑柱的侧面，所述凸轮上滑设有多根固定轴，多根所述固定轴的侧面均固定连接有活塞杆，所述活塞杆远离固定轴的一端固定连接有活塞，所述活塞的外侧套设有活塞筒，所述活塞筒通过固定杆固定连接在撑柱上，所述活塞筒的侧面上均铰接有多个阀板，每个所述阀板上均设有与活塞筒上台阶相对应的挂台，所述凸轮的上端固定连接有齿圈，所述齿圈上啮合有第一齿轮，所述第一齿轮靠近撑柱的一侧固定连接有第二转轴。本发明结构新颖，节能环保，仅利用风能就实现了多个活塞机构的联合搅拌动作，易于推广。

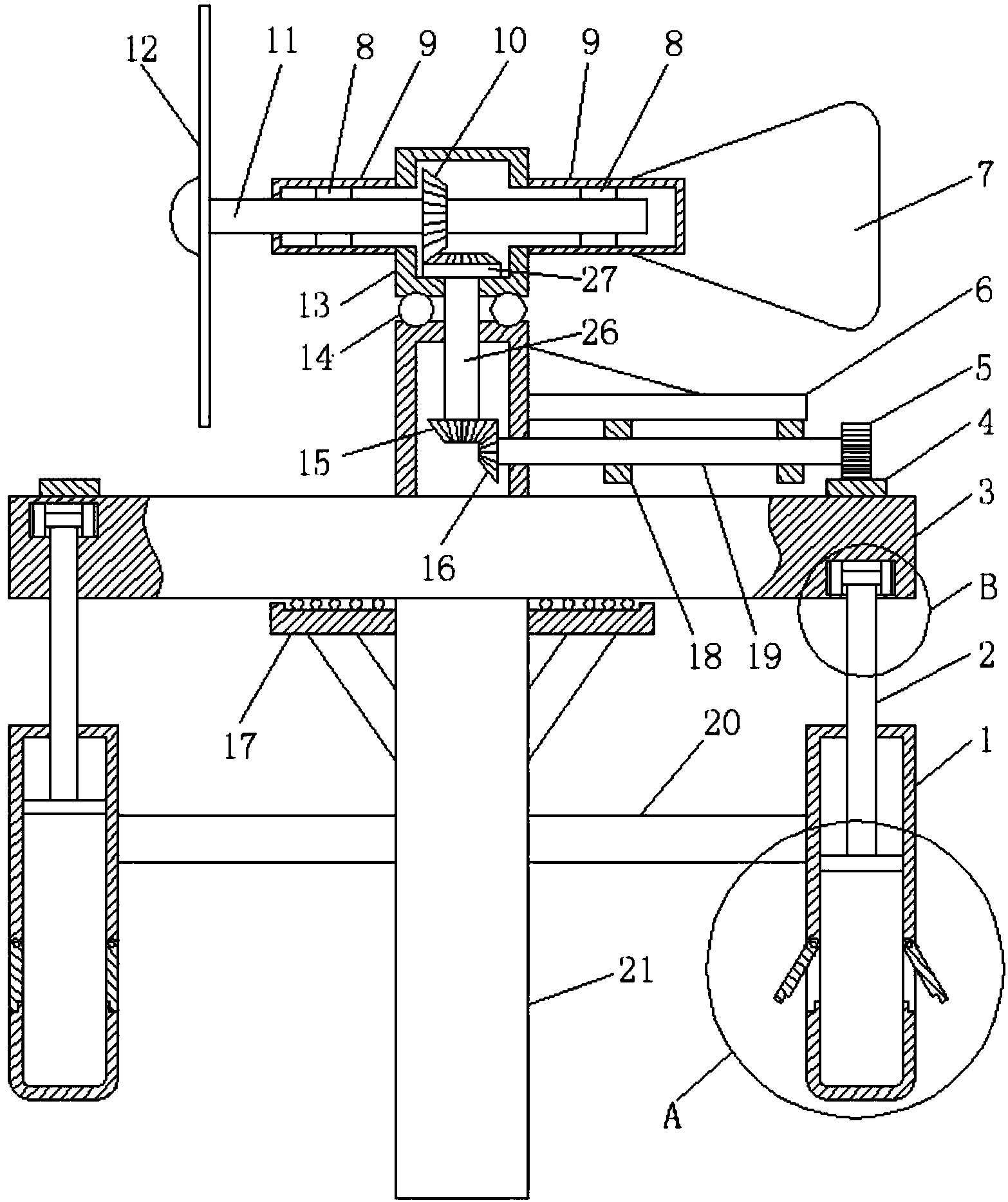

摘要附图
权利要求书
1.一种环保高效的污水搅拌装置，包括凸轮(3)，其特征在于，所述凸轮(3)铰接有撑柱(21)，所述凸轮(3)的底侧抵有撑板(17)，所述撑板(17)固定连接在撑柱(21)的侧面，所述凸轮(3)上滑设有多根固定轴(24)，多根所述固定轴(24)的侧面均固定连接有活塞杆(2)，所述活塞杆(2)远离固定轴(24)的一端固定连接有活塞(23)，所述活塞(23)的外侧套设有活塞筒(1)，所述活塞筒(1)通过固定杆(20)固定连接在撑柱(21)上，所述活塞筒(1)的侧面上均铰接有多个阀板(22)，每个所述阀板(22)上均设有与活塞筒(1)上台阶相对应的挂台，所述凸轮(3)的上端固定连接有齿圈(4)，所述齿圈(4)上啮合有第一齿轮(5)，所述第一齿轮(5)靠近撑柱(21)的一侧固定连接有第二转轴(19)，所述第二转轴(19)的外侧套接有多个撑块(18)，多个所述撑块(18)的顶端均固定连接在撑杆(6)上，所述撑杆(6)固定连接在撑柱(21)上，所述第二转轴(19)远离第一齿轮(5)的一端贯穿撑柱(21)的外壁并向内延伸，所述第二转轴(19)向内延伸的一端套接有第四齿轮(16)，所述第四齿轮(16)上垂直啮合有第三齿轮(15)，所述第三齿轮(15)的顶端固定连接有第三转轴(26)，所述第三转轴(26)远离第三齿轮(15)的一端贯穿撑柱(21)的顶端，所述撑柱(21)的顶端抵有传动箱(13)，所述第三转轴(26)远离第三齿轮(15)的一端贯穿传动箱(13)并向内延伸，所述第三转轴(26)向传动箱(13)内延伸的一端套接有第五齿轮(27)，所述第五齿轮(27)上垂直啮合有第二齿轮(10)，所述第二齿轮(10)上固定插设有第一转轴(11)，所述第一转轴(11)的外侧套设有两段轴套(9)，两段所述轴套(9)均固定连接在传动箱(13)的侧面，所述第一转轴(11)的一端固定连接有风扇(12)，远离风扇(12)的所述轴套(9)的外侧固定连接有舵板(7)。
2.根据权利要求1所述的一种环保高效的污水搅拌装置，其特征在于，所述凸轮(3)上设有深度不一的环形槽，槽体的底面为波浪状。
3.根据权利要求1所述的一种环保高效的污水搅拌装置，其特征在于，所述凸轮(3)与撑板(17)的相对面设有多个滚珠(14)。
4.根据权利要求1所述的一种环保高效的污水搅拌装置，其特征在于，每根所述固定轴(24)的两端均铰接有滚轮(25)，所述滚轮(25)与凸轮(3)上的槽相抵。
5.根据权利要求1所述的一种环保高效的污水搅拌装置，其特征在于，所述第一转轴(11)的外侧套接有轴承(8)，所述轴承(8)的外圈与两段所述轴套(9)的内壁固定连接。
6.根据权利要求1所述的一种环保高效的污水搅拌装置，其特征在于，所述撑板(17)与撑柱(21)的固定连接处焊接有肋板。
说明书
一种环保高效的污水搅拌装置
技术领域
本发明涉及污水处理领域，尤其涉及一种环保高效的污水搅拌装置。
背景技术
随着我国城镇化水平不断提高，污水处理设施建设得到了高速发展，现有的污泥处理设备的运用对污泥处理具有很重要的作用，为实现国家的减排目标和水环境完善，做出了巨大的贡献，不过污泥处理形式目前还是十分严峻。其中污水处理的环节中少不了污水的搅拌环节，现有的装置绝大度多数都是耗能装置，需要污水处理厂家对所耗的能源买单，而针对我多地大物博的特点，某些风力资源良好的地区均没有采用清洁能源的风能作为动力来源，进而具有一定的不完整性或者说缺陷性。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种环保高效的污水搅拌装置。
为了实现上述目的，本发明采用了如下技术方案：
一种环保高效的污水搅拌装置，包括凸轮，所述凸轮铰接有撑柱，所述凸轮的底侧抵有撑板，所述撑板固定连接在撑柱的侧面，所述凸轮上滑设有多根固定轴，多根所述固定轴的侧面均固定连接有活塞杆，所述活塞杆远离固定轴的一端固定连接有活塞，所述活塞的外侧套设有活塞筒，所述活塞筒通过固定杆固定连接在撑柱上，所述活塞筒的侧面上均铰接有多个阀板，每个所述阀板上均设有与活塞筒上台阶相对应的挂台，所述凸轮的上端固定连接有齿圈，所述齿圈上啮合有第一齿轮，所述第一齿轮靠近撑柱的一侧固定连接有第二转轴，所述第二转轴的外侧套接有多个撑块，多个所述撑块的顶端均固定连接在撑杆上，所述撑杆固定连接在撑柱上，所述第二转轴远离第一齿轮的一端贯穿撑柱的外壁并向内延伸，所述第二转轴向内延伸的一端套接有第四齿轮，所述第四齿轮上垂直啮合有第三齿轮，所述第三齿轮的顶端固定连接有第三转轴，所述第三转轴远离第三齿轮的一端贯穿撑柱的顶端，所述撑柱的顶端抵有传动箱，所述第三转轴远离第三齿轮的一端贯穿传动箱并向内延伸，所述第三转轴向传动箱内延伸的一端套接有第五齿轮，所述第五齿轮上垂直啮合有第二齿轮，所述第二齿轮上固定插设有第一转轴，所述第一转轴的外侧套设有两段轴套，两段所述轴套均固定连接在传动箱的侧面，所述第一转轴的一端固定连接有风扇，远离风扇的所述轴套的外侧固定连接有舵板。
优选地，所述凸轮上设有深度不一的环形槽，槽体的底面为波浪状。
优选地，所述凸轮与撑板的相对面设有多个滚珠。
优选地，每根所述固定轴的两端均铰接有滚轮，所述滚轮与凸轮上的槽相抵。
优选地，所述第一转轴的外侧套接有轴承，所述轴承的外圈与两段所述轴套的内壁固定连接。
优选地，所述撑板与撑柱的固定连接处焊接有肋板。
本发明，操作方便，原理简单，当污水处理池的周边环境刮风时，风扇被带动，此时第一转轴转动，进而第二齿轮啮合第五齿轮转动，此时第三齿轮啮合第四齿轮转动，进而第一齿轮啮合齿圈转动，进而凸轮转动，由于凸轮中的槽体为波浪状，所以多根活塞杆在各自相对应的活塞筒中的位置都不一样，有的在上升，有的在下降，上升的活塞杆则时带动活塞在活塞筒中上移，此时活塞筒上的多个阀板与活塞筒闭合，下降的活塞杆则时带动活塞在活塞筒中下移，此时活塞筒上的多个阀板与活塞筒张口，张口的则是将高压的水柱冲进污水池中，水流的对冲则是完成了搅拌动作。本发明结构新颖，节能环保，仅利用风能就实现了多个活塞机构的联合搅拌动作，易于推广。
