申请日2017.12.11
公开(公告)日2018.03.06
IPC分类号C02F1/52; C02F1/24
摘要
本发明公开了一种用于污水处理的曝气装置，包括机座，所述机座的下端焊接有呈环形分布的多个支架，且机座的上方设有机箱，所述机箱和机座之间设有转盘，所述转盘和机座与机箱之间转动连接，且转盘上滑动连接有搅拌杆，所述搅拌杆的下端焊接有搅拌叶，所述机箱的上端固定连接有电机，所述电机的输出轴固定连接有驱动带轮，所述机箱远离电机的一端固定连接有轴座，所述轴座和机箱的内侧壁之间转动连接有支撑杆，所述支撑杆上依次固定套接有从动带轮和冠齿轮，所述从动带轮和驱动带轮之间通过传动带转动连接。本发明结构新颖，在污水处理中很好的完成曝气作业，同时搅拌污水池，将杂质等更充分地和絮凝剂相接触，处理效率提高。

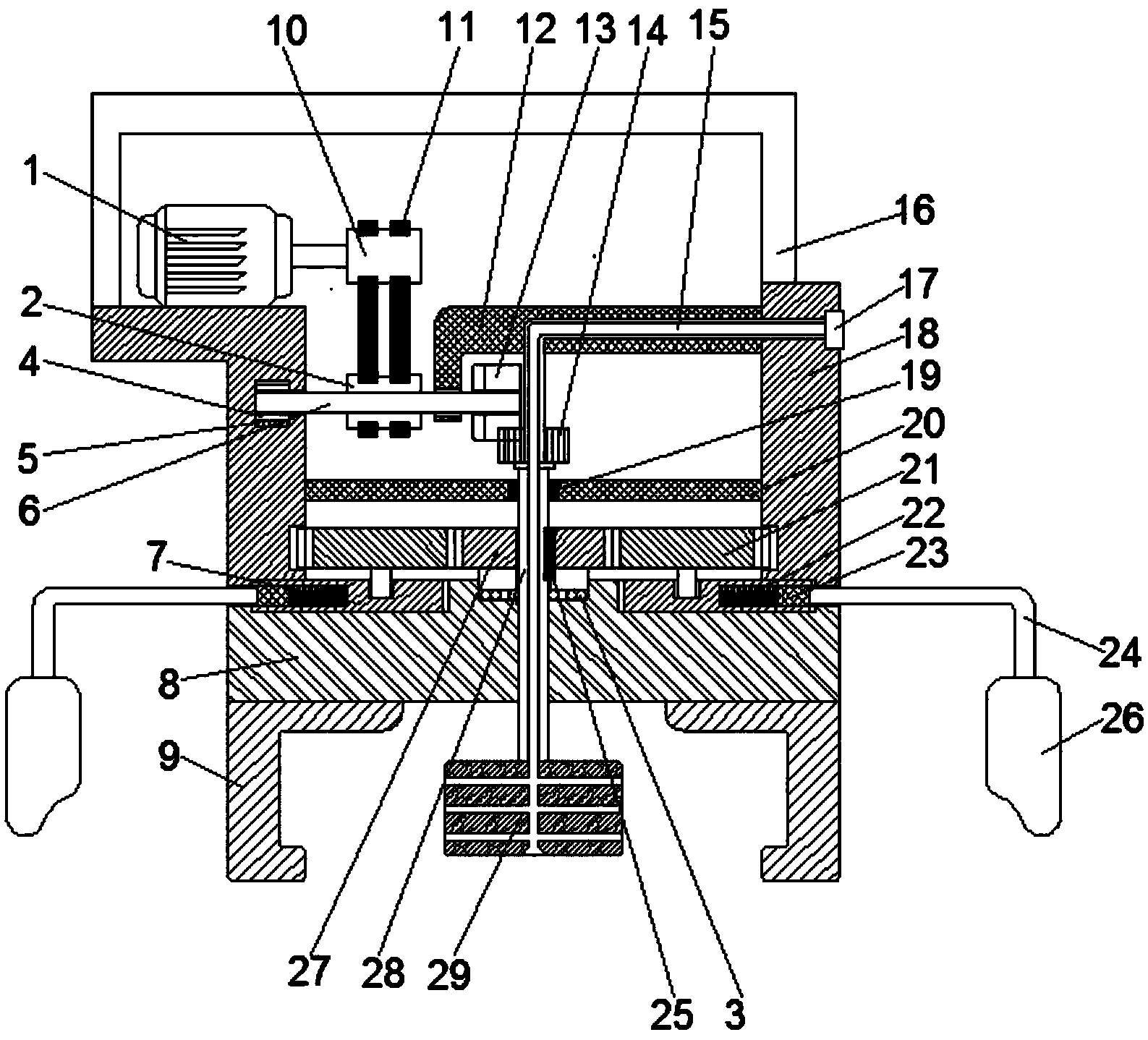

摘要附图
权利要求书
1.一种用于污水处理的曝气装置，包括机座(8)，其特征在于，所述机座(8)的下端焊接有呈环形分布的多个支架(9)，且机座(8)的上方设有机箱(18)，所述机箱(18)和机座(8)之间设有转盘(7)，所述转盘(7)和机座(8)与机箱(18)之间转动连接，且转盘(7)上滑动连接有搅拌杆(24)，所述搅拌杆(24)的下端焊接有搅拌叶(26)，所述机箱(18)的上端固定连接有电机(1)，所述电机(1)的输出轴固定连接有驱动带轮(10)，所述机箱(18)远离电机(1)的一端固定连接有轴座(12)，所述轴座(12)和机箱(18)的内侧壁之间转动连接有支撑杆(6)，所述支撑杆(6)上依次固定套接有从动带轮(2)和冠齿轮(13)，所述从动带轮(2)和驱动带轮(10)之间通过传动带(11)转动连接，所述机座(8)的内部转动连接有传动轴(28)，所述传动轴(28)的上端焊接有直齿轮(14)，所述直齿轮(14)和冠齿轮(13)之间相互啮合，且直齿轮(14)和机座(8)之间设有一级齿轮(27)，所述一级齿轮(27)通过键(25)固定套接在传动轴(28)的外侧，所述转盘(7)上呈环形分布有三个二级齿轮(21)，所述机箱(18)靠近二级齿轮(21)的内侧壁上设有轮齿，三个所述二级齿轮(21)均和一级齿轮(27)与机箱(18)轮齿之间相互啮合，所述传动轴(28)的下端固定连接有散气叶轮(29)，所述机箱(18)的内部设有气管(15)，所述气管(15)依次贯穿机箱(18)侧壁、轴座(12)、直齿轮(14)和传动轴(28)并和散气叶轮(29)相连通。
2.根据权利要求1所述的一种用于污水处理的曝气装置，其特征在于，所述机箱(18)的上端固定连接有机罩(16)，所述直齿轮(14)的下方设有密封板(20)，所述密封板(20)和机箱(18)的内侧壁固定连接，且密封板(20)和传动轴(28)之间设有密封圈(19)。
3.根据权利要求1所述的一种用于污水处理的曝气装置，其特征在于，所述转盘(7)的内部设有空腔，所述搅拌杆(24)贯穿转盘(7)的侧壁并固定连接有滑块(23)，所述滑块(23)和转盘(7)的空腔侧壁之间滑动连接，所述转盘(7)的空腔内壁和滑块(23)之间固定连接有弹簧(22)。
4.根据权利要求1所述的一种用于污水处理的曝气装置，其特征在于，所述一级齿轮(27)的下端焊接有齿座，所述齿座和机座(8)之间设有凹槽，所述凹槽的内部滑动连接有多个第一钢珠(3)，所述第一钢珠(3)和一级齿轮(27)齿座的下端相接触。
5.根据权利要求1所述的一种用于污水处理的曝气装置，其特征在于，所述支撑杆(6)贯穿机箱(18)内侧壁并固定套接有杆套(4)，所述杆套(4)和机箱(18)之间滑动连接有多个第二钢珠(5)，所述第二钢珠(5)和杆套(4)的下端相接触。
6.根据权利要求1所述的一种用于污水处理的曝气装置，其特征在于，所述气管(15)靠近机箱(18)的一端固定连接有法兰(17)。
说明书
一种用于污水处理的曝气装置
技术领域
本发明涉及污水处理装置技术领域，尤其涉及一种用于污水处理的曝气装置。
背景技术
曝气是污水生化处理活性污泥法最重要的工艺流程之一，潜水曝气机由潜水电机带动叶轮高速旋转，叶轮产生强大的离心力，在离心力的作用下，叶轮周围形成负压区，从而产生自吸力，通过吸气管将大气中的大量新鲜空气不断吸入，同时叶轮又将污水吸入吸引罩，在吸引罩内污水与吸入的空气发生气液冲撞形成大量的超微细气泡通过导流槽向四周喷射，喷射出的气液混合流产生搅拌对流的效果。由于大量微细气泡的产生，可获得很好的充氧效果。由于强大的搅拌对流，使活性污泥、污水、氧气充分混合，从而快速、高效地净化污水。现有曝气机只能将空气从散气叶轮进入污水中，但散气叶轮存在无法很好的搅拌污水，将污水中的杂质更好和空气、絮凝剂等相接触。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种用于污水处理的曝气装置。
为了实现上述目的，本发明采用了如下技术方案：
一种用于污水处理的曝气装置，包括机座，所述机座的下端焊接有呈环形分布的多个支架，且机座的上方设有机箱，所述机箱和机座之间设有转盘，所述转盘和机座与机箱之间转动连接，且转盘上滑动连接有搅拌杆，所述搅拌杆的下端焊接有搅拌叶，所述机箱的上端固定连接有电机，所述电机的输出轴固定连接有驱动带轮，所述机箱远离电机的一端固定连接有轴座，所述轴座和机箱的内侧壁之间转动连接有支撑杆，所述支撑杆上依次固定套接有从动带轮和冠齿轮，所述从动带轮和驱动带轮之间通过传动带转动连接，所述机座的内部转动连接有传动轴，所述传动轴的上端焊接有直齿轮，所述直齿轮和冠齿轮之间相互啮合，且直齿轮和机座之间设有一级齿轮，所述一级齿轮通过键固定套接在传动轴的外侧，所述转盘上呈环形分布有三个二级齿轮，所述机箱靠近二级齿轮的内侧壁上设有轮齿，三个所述二级齿轮均和一级齿轮与机箱轮齿之间相互啮合，所述传动轴的下端固定连接有散气叶轮，所述机箱的内部设有气管，所述气管依次贯穿机箱侧壁、轴座、直齿轮和传动轴并和散气叶轮相连通。
优选地，所述机箱的上端固定连接有机罩，所述直齿轮的下方设有密封板，所述密封板和机箱的内侧壁固定连接，且密封板和传动轴之间设有密封圈。
优选地，所述转盘的内部设有空腔，所述搅拌杆贯穿转盘的侧壁并固定连接有滑块，所述滑块和转盘的空腔侧壁之间滑动连接，所述转盘的空腔内壁和滑块之间固定连接有弹簧。
优选地，所述一级齿轮的下端焊接有齿座，所述齿座和机座之间设有凹槽，所述凹槽的内部滑动连接有多个第一钢珠，所述第一钢珠和一级齿轮齿座的下端相接触。
优选地，所述支撑杆贯穿机箱内侧壁并固定套接有杆套，所述杆套和机箱之间滑动连接有多个第二钢珠，所述第二钢珠和杆套的下端相接触。
优选地，所述气管靠近机箱的一端固定连接有法兰。
本发明中，使用者使用该装置时，将吸气管和法兰固定密封连接，并把装置安装好机罩放入污水池中，打开电机，输出轴上的驱动带轮通过传动带传动，从动带轮带动支撑杆转动，经过冠齿轮和直齿轮的啮合传动，传动轴带动散气叶轮转动，从而使散气叶轮将“微气泡”直接注入未经处理的污水中，同时传动轴上的一级齿轮通过和三个二级齿轮啮合传动，使二级齿轮带动转盘转动，从而使转盘上的搅拌叶搅拌污水池，在混凝剂和絮凝剂的共同作用中，悬浮物物理絮凝和化学絮凝，从而形成大量悬浮物絮团，在气泡的作用下在水面形成浮渣，方便收集处理。本发明结构新颖，运行稳定，提供了一种曝气装置，在污水处理中很好的完成曝气作业，同时搅拌污水池，将杂质等更充分地和絮凝剂、气泡相接触，处理效率提高，架构简单，安装方便。
