申请日2017.12.11
公开(公告)日2018.03.06
IPC分类号B01D21/06; B01D21/18; B01D21/24
摘要
本发明公开了一种污水沉淀池的刮泥装置，包括沉淀池，所述沉淀池的端口部设有成对底板，一个所述底板远离沉淀池的一端固定连接有电机，所述底板远离电机的一侧固定连接有矩形分布的四个滚轮，所述沉淀池的端口部固定连接有轨道，四个所述滚轮均滑设在轨道上，成对所述滚轮的转轴之间固定连接有滚轮轴，所述滚轮轴上固定套接有链条盘，所述电机的输出端上亦固定套接有链条盘，两个所述链条盘通过链条相连，成对所述底板远离沉淀池的一侧均固定连接有支座。本发明结构新颖，利用成对刮泥杆在沉淀池底部的旋转，确保了整个沉淀池底部污泥清理的效果，利用螺旋状的桨叶，实现了污泥不旦被打散，还实现了污泥被排送转移的效果。

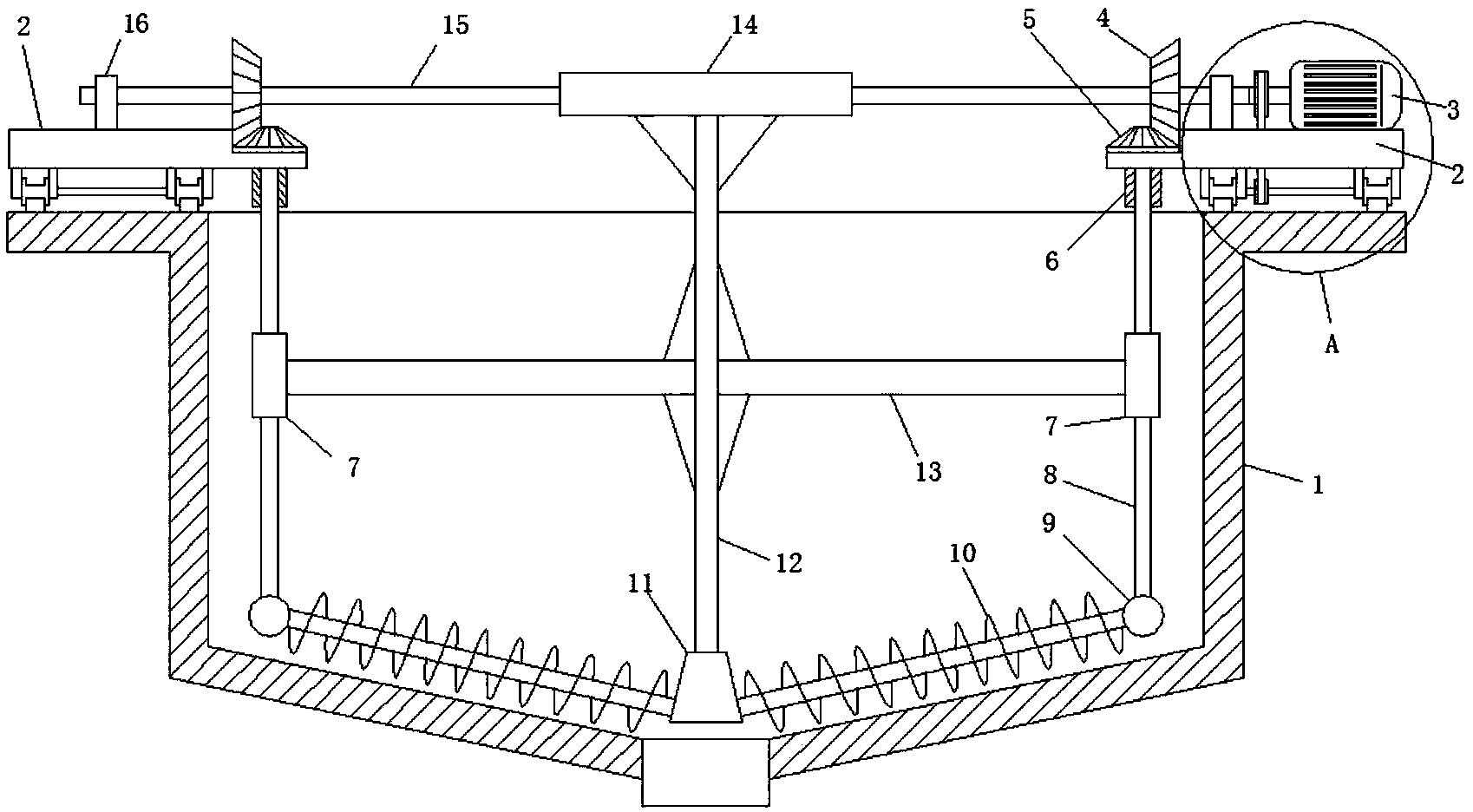

摘要附图
权利要求书
1.一种污水沉淀池的刮泥装置，包括沉淀池(1)，其特征在于，所述沉淀池(1)的端口部设有成对底板(2)，一个所述底板(2)远离沉淀池(1)的一端固定连接有电机(3)，所述底板(2)远离电机(3)的一侧固定连接有矩形分布的四个滚轮(20)，所述沉淀池(1)的端口部固定连接有轨道(19)，四个所述滚轮(20)均滑设在轨道(19)上，成对所述滚轮(20)的转轴之间固定连接有滚轮轴(18)，所述滚轮轴(18)上固定套接有链条盘(17)，所述电机(3)的输出端上亦固定套接有链条盘(17)，两个所述链条盘(17)通过链条相连，成对所述底板(2)远离沉淀池(1)的一侧均固定连接有支座(16)，所述支座(16)上铰接有第二传动轴(15)，所述第二传动轴(15)与电机(3)的输出端固定连接，所述第二传动轴(15)靠近底板(2)一端的侧面上均固定套接有第一齿轮(4)，所述第一齿轮(4)垂直啮合有第二齿轮(5)，所述第二齿轮(5)远离第二传动轴(15)的一侧固定连接有第一传动轴(8)，所述第一传动轴(8)贯穿底板(2)并向沉淀池(1)内部延伸，所述第一传动轴(8)远离第二齿轮(5)的一端固定连接有万向节(9)，所述万向节(9)远离第一传动轴(8)的一端固定连接有刮泥杆(10)，所述刮泥杆(10)远离万向节(9)的一端铰接在铰接块(11)上，所述铰接块(11)的上端固定连接有立柱(12)，所述立柱(12)远离铰接块(11)的一端固定连接有第二轴套(14)，所述第二轴套(14)滑动套接在第二传动轴(15)上。
2.根据权利要求1所述的一种污水沉淀池的刮泥装置，其特征在于，所述刮泥杆(10)为螺旋状，所述刮泥杆(10)的螺旋桨叶边缘与沉淀池(1)的内底部对应并相抵。
3.根据权利要求1所述的一种污水沉淀池的刮泥装置，其特征在于，所述铰接块(1)的齿轮远小于沉淀池(1)排污口的尺寸。
4.根据权利要求1所述的一种污水沉淀池的刮泥装置，其特征在于，所述立柱(12)介于第二轴套(14)与铰接块(11)之间的侧面上固定连接有成对撑杆(13)，每根所述撑杆(13)远离立柱(12)的一端均固定连接有第一轴套(7)，所述第一轴套(7)滑动套接在第一传动轴(8)上。
5.根据权利要求1所述的一种污水沉淀池的刮泥装置，其特征在于，所述第一传动轴(8)上滑动套接有套筒(6)，所述套筒(6)固定连接在底板(2)的底侧。
6.根据权利要求1所述的一种污水沉淀池的刮泥装置，其特征在于，所述撑杆(13)与立柱(12)的固定连接处焊接有肋板，所述立柱(12)与第二轴套(14)的固定连接处焊接有肋板。
说明书
一种污水沉淀池的刮泥装置
技术领域
本发明涉及污水处理设备领域，尤其涉及一种污水沉淀池的刮泥装置。
背景技术
沉淀池是应用沉淀作用去除水中悬浮物的一种构筑物，净化水质的设备。利用水的自然沉淀或混凝沉淀的作用来除去水中的悬浮物。当污水在沉淀池中的停留时间达到工艺要求时，需要对沉淀池池底的污泥进行清理，现有的装置是采用条板在池底进行旋转刮去污泥，进而在刮泥的效果上只有“刮”的动作，没有实现将刮下来的污泥进行排送转移，即该装置的使用后果是，污泥自然脱落后集中聚集在排污口，进而会导致污泥堵在排污口，同时该装置在沉淀池中旋转时间过长会导致沉淀池中的清水被打散的污泥污染，综上，现有的装置存在诸多缺陷。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污水沉淀池的刮泥装置。
为了实现上述目的，本发明采用了如下技术方案：
一种污水沉淀池的刮泥装置，包括沉淀池，所述沉淀池的端口部设有成对底板，一个所述底板远离沉淀池的一端固定连接有电机，所述底板远离电机的一侧固定连接有矩形分布的四个滚轮，所述沉淀池的端口部固定连接有轨道，四个所述滚轮均滑设在轨道上，成对所述滚轮的转轴之间固定连接有滚轮轴，所述滚轮轴上固定套接有链条盘，所述电机的输出端上亦固定套接有链条盘，两个所述链条盘通过链条相连，成对所述底板远离沉淀池的一侧均固定连接有支座，所述支座上铰接有第二传动轴，所述第二传动轴与电机的输出端固定连接，所述第二传动轴靠近底板一端的侧面上均固定套接有第一齿轮，所述第一齿轮垂直啮合有第二齿轮，所述第二齿轮远离第二传动轴的一侧固定连接有第一传动轴，所述第一传动轴贯穿底板并向沉淀池内部延伸，所述第一传动轴远离第二齿轮的一端固定连接有万向节，所述万向节远离第一传动轴的一端固定连接有刮泥杆，所述刮泥杆远离万向节的一端铰接在铰接块上，所述铰接块的上端固定连接有立柱，所述立柱远离铰接块的一端固定连接有第二轴套，所述第二轴套滑动套接在第二传动轴上。
优选地，所述刮泥杆为螺旋状，所述刮泥杆的螺旋桨叶边缘与沉淀池的内底部对应并相抵。
优选地，所述铰接块的齿轮远小于沉淀池排污口的尺寸。
优选地，所述立柱介于第二轴套与铰接块之间的侧面上固定连接有成对撑杆，每根所述撑杆远离立柱的一端均固定连接有第一轴套，所述第一轴套滑动套接在第一传动轴上。
优选地，所述第一传动轴上滑动套接有套筒，所述套筒固定连接在底板的底侧。
优选地，所述撑杆与立柱的固定连接处焊接有肋板，所述立柱与第二轴套的固定连接处焊接有肋板。
本发明，操作方便，原理简单，当需要对沉淀池的底部进行污泥清理时，使用者开启电机，此时底板在电机的驱动下于轨道上滑动，此时成对底板以立柱为轴在沉淀池的上方旋转，同时第一齿轮啮合第二齿轮转动，此时第一传动轴转动并通过万向节将动力转递给刮泥杆，所述刮泥杆将沉淀池底部的污泥刮散并在螺旋状的桨叶作用下将污泥排向沉淀池的排污口，撑杆的安装确保了整个刮泥机构的强度，铰接块的尺寸小于沉淀池排污口的尺寸是为了防止污泥在铰接块附近发生堵塞的现象。本发明结构新颖，利用成对刮泥杆在沉淀池底部的旋转，确保了整个沉淀池底部污泥清理的效果，利用螺旋状的桨叶，
实现了污泥不旦被打散，还实现了污泥被排送转移的效果。
