申请日2015.12.02
公开(公告)日2016.03.02
IPC分类号C02F9/10; F23G7/00
摘要
本发明公开了一种利用高温光热处理污水、淤泥的系统，其特征是：将高温光热系统产生的大量的热量用于污水处理厂中的蒸馏塔蒸发污水，同时将废渣焚烧气化回收。本发明将高温光热系统产生的热量利用工质管传输，将热量带入处理污水、淤泥的蒸馏塔中，利用光热高温将污水蒸发汽化，经过杀毒、灭菌、除臭后，降压冷凝为常温水排入净水池或者环境中，剩余废渣回收至焚烧炉焚烧气化，再通过脱硫除尘装置处理。同时高温废气回收利用，灰渣可用作生物肥料基肥。整个污水处理过程中，系统充分利用太阳能等可再生清洁能源，只消耗少量的常规能源;同时处理方法均为物理方式，无化学药剂或生物药剂添加，不会对环境造成二次污染。

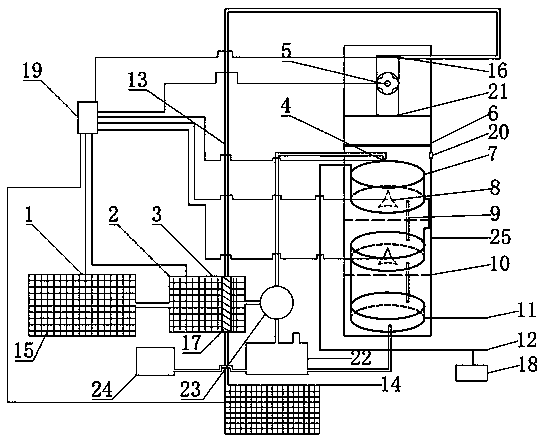

摘要附图
权利要求书
1.一种利用高温光热处理污水、淤泥的系统，其特征是：将高温光热系统产生的热量用于污水处理厂中的蒸馏塔蒸发污水，同时将废渣焚烧气化回收。
2.根据权利要求1所述的一种利用高温光热处理污水、淤泥的系统，其特征是：由与光热系统连接的高温工质管引入≥400℃高温工质，高温工质通过高温工质管入口进入与高温工质管相连接的蒸馏塔水箱夹层，使整个水箱夹层被高温工质填充，开始蒸发工作;最后高温工质再经过高温工质管出口，回流至与高温工质管相连接光热系统的集热器。
3.根据权利要求1所述的一种利用高温光热处理污水、淤泥的系统，其特征是：生活污水、淤泥收集至污水池;由污水池将收集而来的生活污水、淤泥排入与过滤池，将大型的废物、废渣以及生活垃圾过滤，过滤后的污水排入沉淀池;排入沉淀池的污水将高温的颗粒利用石灰沉淀后，上层较洁净的污水抽入泥水分离系统，分离出来的污水再抽入蒸馏塔内蒸发;淤泥与残渣则排入焚烧炉焚烧气化。
说明书
一种利用高温光热处理污水、淤泥的系统
技术领域
本发明涉及一种利用高温光热处理污水、淤泥的系统，一种将高温光热系统产生的热量用于处理污水、淤泥的系统。
背景技术
由于高温光热系统(光热系统所使用的高温工质：如光热电站)在工作时能产生大量的热量，通过工质传输，可在环保领域进行综合开发利用。而这些热量过去一直没有得到充分利用。
经检索，已有的污水处理专利中，还没有与本发明相同的一种利用高温光热处理污水、淤泥的系统的发明技术。
发明内容
本发明的目的是提供一种利用高温光热处理污水、淤泥的方法，该方法是将高温光热发电系统所产生的大量热量通过热工质管输出至污水处理厂的蒸馏塔，利用该热量将污水蒸馏净化，同时废渣焚烧气化回收。
本发明的目的是通过以下方法实现的：
一种利用高温光热处理污水、淤泥的系统，其特征是：将高温光热系统产生的大量的热量用于污水处理厂中的蒸馏塔蒸发污水，同时将废渣焚烧气化回收。
由与光热系统连接的高温工质管引入≥400℃高温工质，高温工质通过高温工质管入口进入与高温工质管相连接的蒸馏塔水箱夹层，使整个水箱夹层被高温工质填充，开始蒸发工作;最后高温工质再经过高温工质管出口，回流至与高温工质管相连接光热系统的集热器。
生活污水、淤泥收集至污水池;由污水池将收集而来的生活污水、淤泥排入与过滤池，将大型的废物、废渣以及生活垃圾过滤，过滤后的污水排入沉淀池;排入沉淀池的污水将高温的颗粒利用石灰沉淀后，上层较洁净的污水抽入泥水分离系统，分离出来的污水再抽入蒸馏塔内蒸发;淤泥与残渣则排入焚烧炉焚烧气化。
本发明是将高温光热系统产生的热量利用工质管传输，将热量带入处理污水、淤泥的蒸馏塔中，利用光热高温(>400℃)，将污水蒸发汽化，经过杀毒、灭菌、除臭后，降压冷凝为常温水排入净水池或者环境中，剩余废渣回收至焚烧炉焚烧气化，再通过脱硫除尘装置处理。同时高温废气回收利用，灰渣可用作生物肥料基肥。而相关的污水处理使用设备的电力由并网的光伏系统供电，且当辐照度不足以满足供电需求时，将切换至市电供应。
整个污水处理过程中，系统充分利用太阳能等可再生清洁能源，只消耗少量的常规能源;同时处理方法均为物理方式，无化学药剂或生物药剂添加，不会对环境造成二次污染，是一种全新的污水、淤泥处理系统。
