申请日2015.11.16
公开(公告)日2016.01.27
IPC分类号H02N11/00
摘要
本发明提供一种热污水发电器，包括储存热污水的蓄水池，还包括板式换热器、温差发电片组件、散热板，所述板式换热器的上部和下部均设置温差发电片组件，在温差发电片组件上远离板式换热器的一侧设置散热板，板式换热器通过进水管和出水管连通蓄水池，并通过设置在进水管上的水泵形成热污水循环系统，所述水泵在启动时由外部电源供电，水泵在运行后由温差发电片组件供电。该发电器能够合理回收利用工业废水余热和其他一些产生废水的场合，且具有体积小、能量密度大、使用寿命长、绿色环保等优点。
权利要求书

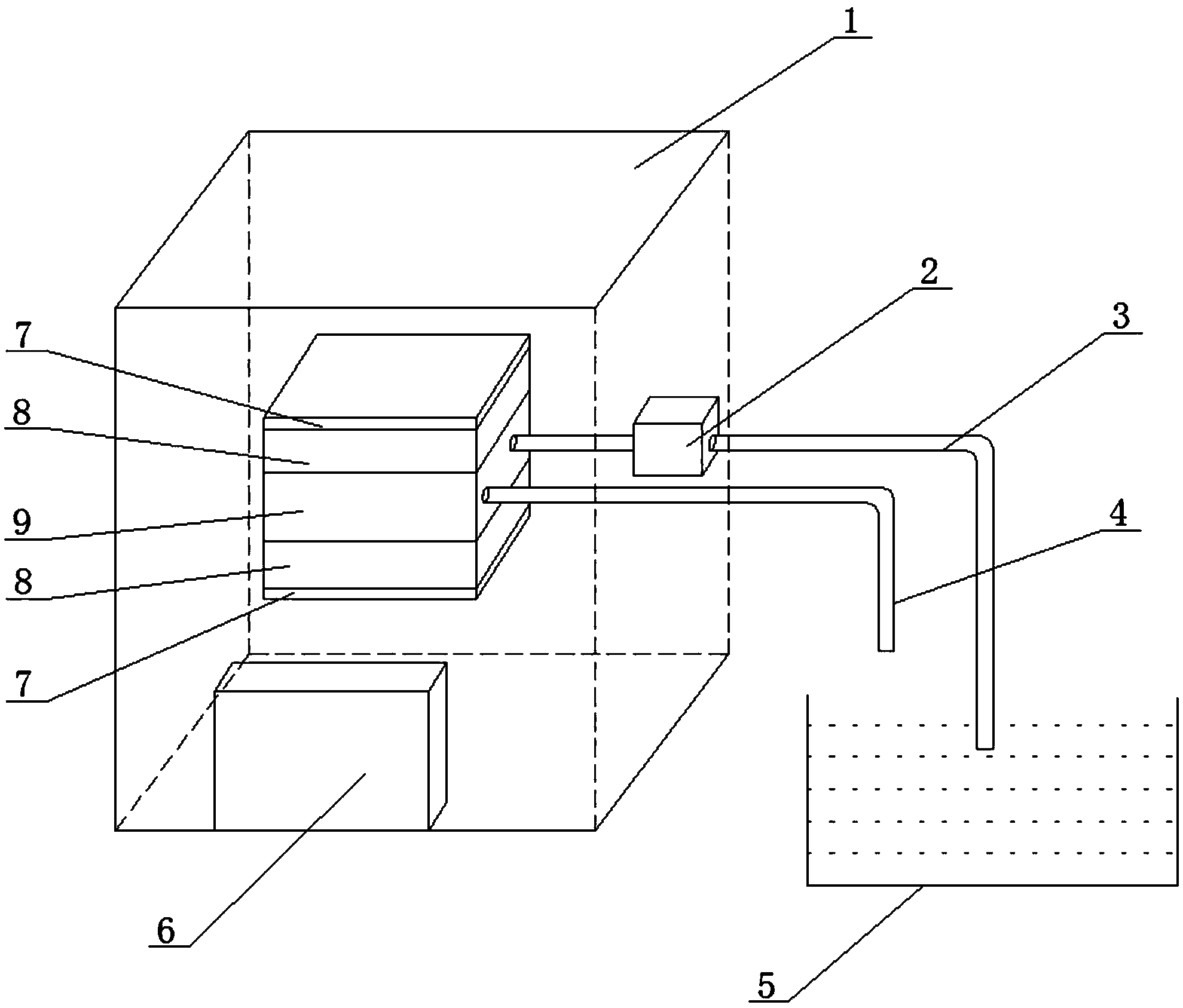

1.一种热污水发电器，包括储存热污水的蓄水池(5)，其特征在于：还包括板式换热器(9)、温差发电片组件(8)、散热板(7)，所述板式换热器(9) 的上部和下部均设置温差发电片组件(8)，在温差发电片组件(8)上远离板式换热器(9)的一侧设置散热板(7)，板式换热器(9)通过进水管(3)和出水管(4)连通蓄水池(5)，并通过设置在进水管(3)上的水泵(2)形成热污水循环系统，所述水泵(2)在启动时由外部电源供电，水泵(2)在运行后由温差发电片组件(8)供电。
2.如权利要求1所述的一种热污水发电器，其特征在于：所述散热板(7) 是铜板。
3.如权利要求1所述的一种热污水发电器，其特征在于：还包括蓄电池(6)，所述蓄电池(6)连接温差发电片组件(8)。
4.如权利要求3所述的一种热污水发电器，其特征在于：所述外部电源是蓄电池(6)。
5.如权利要求1所述的一种热污水发电器，其特征在于：所述温差发电片组件(8)四周外露的电偶上设有固化橡胶。
6.如权利要求1所述的一种热污水发电器，其特征在于：所述板式换热器 (9)与温差发电片组件(8)相结合的表面上设有导热硅脂。
7.如权利要求1所述的一种热污水发电器，其特征在于：所述板式换热器 (9)的四周包裹有保温棉。
说明书
一种热污水发电器
技术领域
本发明主要涉及温差发电技术领域，具体是一种热污水发电器。
背景技术
进入20世纪以后，随着世界各国经济飞速发展，地球人口数量的猛增，又因科学技术发展和人民生活的需要，人类对于能源的需求量增加，由能源问题引起的矛盾逐渐显现。据统计，每五年地球能源消耗量就会增长一倍之多。一系列能源、环境、温室效应等问题影响着社会经济的进一步发展。所以，能够充分利用有限资源，提高能源的利用效率是人们必须面对的首要问题。
目前，全世界对绿色环保技术的研究与应用都给予了高度关注，其中温差发电技术最具代表性。温差发电是一种新型的发电方式，它是利用热电转换材料将热能直接转化为电能的技术，其具有清洁、无噪音、无磨损、无毒害物质排放、体积小、寿命长、可靠性高、稳定等一系列优点，符合绿色环保技术要求。
在工业生产过程中存在着大量的热废水，这不仅造成了极大的能量损失，同时给环境也带来了热污染，应用温差发电技术可以回收这些余热，减小环境污染。然而，目前，在民用方面还没有成熟的设备能够采用温差技术合理回收利用工业热污水。
发明内容
为解决目前技术的不足，本发明结合现有技术，从实际应用出发，提供一种热污水发电器，该发电器能够合理回收利用工业废水余热和其他一些产生废水的场合，且具有体积小、能量密度大、使用寿命长、绿色环保等优点。
为实现上述目的，本发明所采用的技术方案如下：
一种热污水发电器，包括储存热污水的蓄水池，还包括板式换热器、温差发电片组件、散热板，所述板式换热器的上部和下部均设置温差发电片组件，在温差发电片组件上远离板式换热器的一侧设置散热板，板式换热器通过进水管和出水管连通蓄水池，并通过设置在进水管上的水泵形成热污水循环系统，所述水泵在启动时由外部电源供电，水泵在运行后由温差发电片组件供电。
所述散热板是铜板。
还包括蓄电池，所述蓄电池连接温差发电片组件。
所述外部电源是蓄电池。
所述温差发电片组件四周外露的电偶上设有固化橡胶。
所述板式换热器与温差发电片组件相结合的表面上设有导热硅脂。
所述板式换热器的四周包裹有保温棉。
本发明的有益效果：
1、本热污水发电器用于低品位工业余热的回收，其操作简单、设备成本低廉，且绿色环保;该发电器无机械部件，运行无噪音、无废物排放、使用寿命长;该发电器即能实现自身热源循环所需要的电能，同时可对外输出一定的电量，做到了能源充分利用，响应了国家节能减排的号召。
2、本热污水发电器采用铜板对温差发电片组件进行散热，保证了温差发电片组件所需的温度差，且结构简单，散热效果好。
3、本热污水发电器设有蓄电池，可在不接入负载时，将发电器产生的电能储存备用，同时蓄电池可为水泵提供启动电源，以免水泵需要外接市电电源进行启动，方便了使用。
4、本热污水发电器上的固化橡胶可以使电偶与空气隔绝，防止水进入电偶，影响其工作。
5、本热污水发电器上的导热硅脂一方面可以减少热阻，另一方面可以使热量在板面扩散均匀。
6、本热污水发电器上的保温棉起隔热、保温作用，可以提高热电转换效率。
