申请日2015.12.08
公开(公告)日2016.04.20
IPC分类号C02F9/14; C02F3/12; C02F3/34
摘要
本发明公开了一种小型生活污水集成处理机，解决了现有的分散式的生活污水存在处理困难的技术问题，本发明小型生活污水集成处理机系统，包括格栅井、调节蓄水池以及小型生活污水集成处理机，所述格栅井收集生活污水，该格栅井中设有第一提升泵，所述第一提升泵的出水口连通调节蓄水池，所述调节蓄水池中设有第二提升泵，所述小型生活污水集成处理机包括机体、风机、排水泵和除磷过滤装置，所述机体具有内腔，所述第二提升泵的出水口连通机体的内腔，该机体的内腔底部设有曝气头，所述曝气头连通风机的出风口，所述排水泵的进水口连通机体的内腔底部，该排水泵的出水口连通除磷过滤装置。

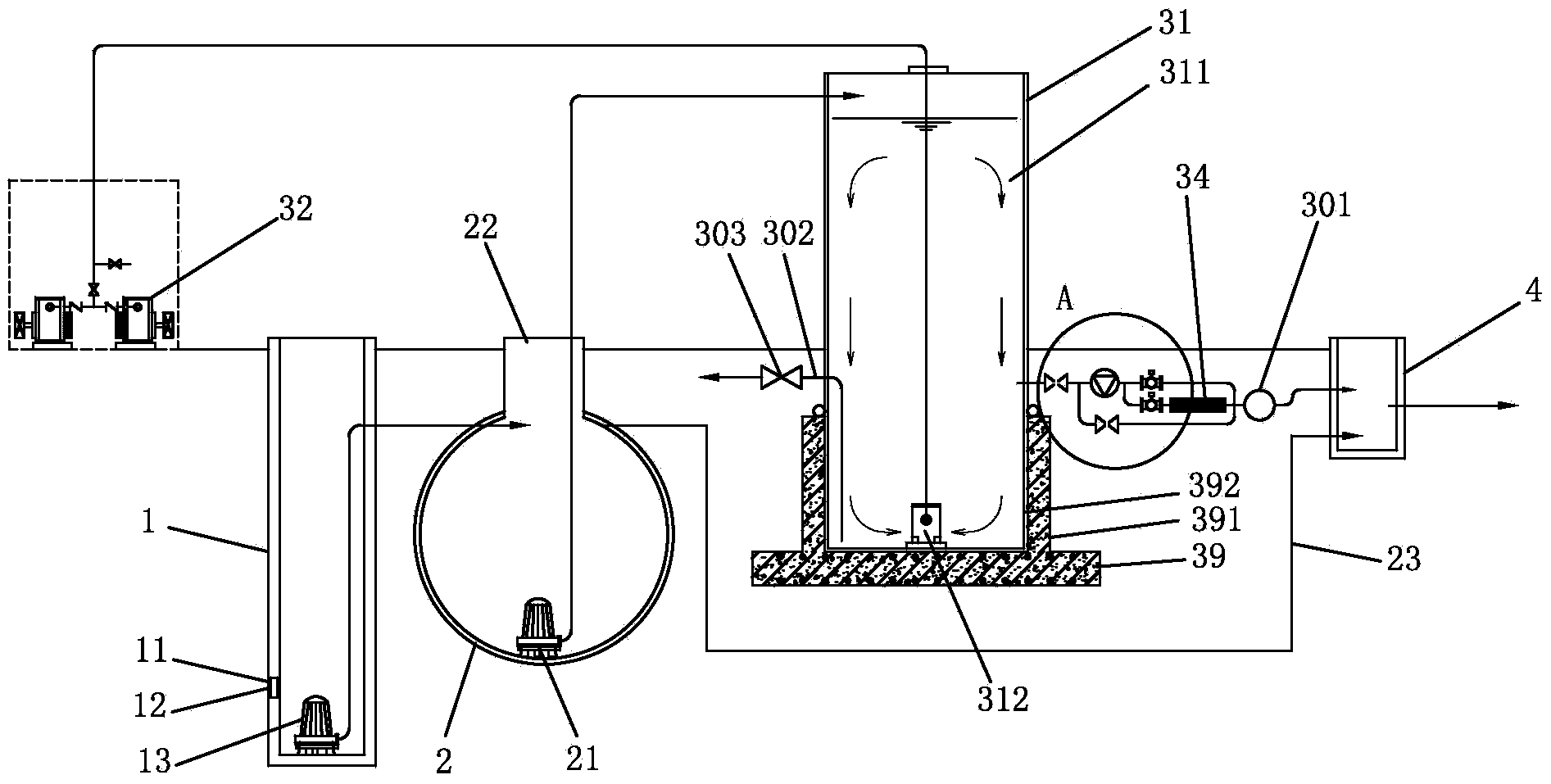

摘要附图
权利要求书
1.小型生活污水集成处理机，其特征在于，包括格栅井、调节蓄水池以及高效微生物处理一体机，所述格栅井收集生活污水，该格栅井中设有第一提升泵，所述第一提升泵的出水口连通调节蓄水池，所述调节蓄水池中设有第二提升泵，所述高效微生物处理一体机包括机体、风机、排水泵和除磷过滤装置，所述机体具有内腔，所述第二提升泵的出水口连通机体的内腔，该机体的内腔底部设有曝气头，所述曝气头连通风机的出风口，所述排水泵的进水口连通机体的内腔底部，该排水泵的出水口连通除磷过滤装置。
2.根据权利要求1所述的小型生活污水集成处理机，其特征在于，所述排水泵和除磷过滤装置之间设有第一排水电动阀，所述第一排水电动阀和排水泵之间设有第二排水电动阀，该第一排水电动阀的进水口和第二排水电动阀的进水口均连通排水泵的出水口，该第一排水电动阀的出水口连通除磷过滤装置的进水口。
3.根据权利要求2所述的小型生活污水集成处理机，其特征在于，所述排水泵与机体之间设有用于调节流量的第一球阀，所述第一球阀和排水泵之间设有用于应急排水的第二球阀，该第一球阀的进水口连通机体的内腔底部，该第二球阀的进水口和排水泵的进水口均连通第一球阀的出水口。
4.根据权利要求3任意一项所述的小型生活污水集成处理机，其特征在于，所述第二球阀的出水口、第二排水电动阀的出水口以及除磷过滤装置的出水口均连通一流量计的进水口，该流量计的出水口连通采样井。
5.根据权利要求2所述的小型生活污水集成处理机，其特征在于，所述小型生活污水集成处理机还包括PLC控制模块、手动控制开关和自动控制开关，所述排水泵、第一提升泵、第二提升泵、风机、第一排水电动阀以及第二排水电动阀均具有一个对应的手动启停开关，所述手动控制开关控制排水泵、第一 提升泵、第二提升泵、风机、第一排水电动阀以及第二排水电动阀与其各自对应的手动启停开关的连通或断开，所述自动控制开关控制排水泵、第一提升泵、第二提升泵、风机、第一排水电动阀以及第二排水电动阀与PLC控制模块的连通或断开。
6.根据权利要求5所述的小型生活污水集成处理机，其特征在于，所述排水泵、第一提升泵、第二提升泵和风机均连接有故障报警模块，该故障报警模块将故障信号发送给PLC控制模块。
7.根据权利要求6所述的小型生活污水集成处理机，其特征在于，所述排水泵、第一提升泵、第二提升泵和风机均设置有两个。
8.根据权利要求5～7任意一项所述的小型生活污水集成处理机，其特征在于，所述小型生活污水集成处理机还包括用于接收远程控制信号的远程控制接口，该远程控制接口连接PLC控制模块。
9.根据权利要求1所述的小型生活污水集成处理机，其特征在于，所述机体上设有排泥管，所述排泥管的一端连通机体的内腔底部，该排泥管的另一端设有球阀和连接口，供连通临时排泥泵进水口。
10.根据权利要求1所述的小型生活污水集成处理机，其特征在于，所述机体的下方设有底座，所述底座上设有侧壁，所述侧壁围合形成凹槽，所述机体的下部设在凹槽中。
说明书
小型生活污水集成处理机
技术领域
本发明涉及一种小型生活污水集成处理机。
背景技术
近年来，各种水处理技术在实际应用中取得了不断的发展，特别是作为二级处理的活性污泥法以其工艺相对成熟、运行稳定、处理效果好而成为城市污水处理的主流工艺，但传统的活性污泥不仅基建投资大，运行费用高，且主要以去除碳源污染物为目的，对氮、磷等营养物质的去除则微乎其微，经处理后的出水排入水体后仍将引起富营养化等环境问题，三级处理虽可解决上述问题，但因投资和运行费用昂贵而难以大面积推广。许多小城镇、农村、小区、宾馆、学校由于管网不完善，存在生活污水处理困难的问题，这些地区的生活污水又富含氮、磷元素，若肆意排放，会导致周边的水体环境严重富营养化，又由于这些地方的生活污水水量小，无法像处理城镇生活污水一样建设较大规模的污水处理厂，而换成分散式的小型污水处理厂则需要建设很多座，并且存在占地面积大、成本高、效率低的问题。
发明内容
本发明所要解决的技术问题就是提供小型生活污水集成处理机，解决现有的分散式的生活污水存在处理困难的技术问题。
为解决上述技术问题，本发明采用如下技术方案：
小型生活污水集成处理机系统，包括格栅井、调节蓄水池以及小型生活污水集成处理机，所述格栅井收集生活污水，该格栅井中设有第一提升泵，所述第一提升泵的出水口连通调节蓄水池，所述调节蓄水池中设有第二提升泵，所 述小型生活污水集成处理机包括机体、风机、排水泵和除磷过滤装置，所述机体具有内腔，所述第二提升泵的出水口连通机体的内腔，该机体的内腔底部设有曝气头，所述曝气头连通风机的出风口，所述排水泵的进水口连通机体的内腔底部，该排水泵的出水口连通除磷过滤装置。
进一步的，所述排水泵和除磷过滤装置之间设有第一排水电动阀，所述第一排水电动阀和排水泵之间设有第二排水电动阀，该第一排水电动阀的进水口和第二排水电动阀的进水口均连通排水泵的出水口，该第一排水电动阀的出水口连通除磷过滤装置的进水口。
进一步的，所述排水泵与机体之间设有用于调节流量的第一球阀，所述第一球阀和排水泵之间设有用于应急排水的第二球阀，该第一球阀的进水口连通机体的内腔底部，该第二球阀的进水口和排水泵的进水口均连通第一球阀的出水口。
进一步的，所述第二球阀的出水口、第二排水电动阀的出水口以及除磷过滤装置的出水口均连通一流量计的进水口，该流量计的出水口连通采样井。
进一步的，所述小型生活污水集成处理机还包括PLC控制模块、手动控制开关和自动控制开关，所述排水泵、第一提升泵、第二提升泵、风机、第一排水电动阀以及第二排水电动阀均具有一个对应的手动启停开关，所述手动控制开关控制排水泵、第一提升泵、第二提升泵、风机、第一排水电动阀以及第二排水电动阀与其各自对应的手动启停开关的连通或断开，所述自动控制开关控制排水泵、第一提升泵、第二提升泵、风机、第一排水电动阀以及第二排水电动阀与PLC控制模块的连通或断开。
进一步的，所述排水泵、第一提升泵、第二提升泵和风机均连接有故障报警模块，该故障报警模块将故障信号发送给PLC控制模块。
进一步的，所述排水泵、第一提升泵、第二提升泵和风机均设置有两个。
进一步的，所述小型生活污水集成处理机还包括用于接收远程控制信号的远程控制接口，该远程控制接口连接PLC控制模块。
进一步的，所述机体上设有应急排泥管，所述应急排泥管的一端连通机体的内腔底部，该排泥管的另一端设有球阀和连接口，供连通临时排泥泵进水口。
进一步的，所述机体的下方设有基础底座，所述基础底座上设有侧壁，所述侧壁围合形成凹槽，所述机体的下部设在凹槽中。
本发明的有益效果为：
1、通过设置格栅井，便于收集分散式的生活污水，格栅井的侧壁上设置进水口，格栅井内覆盖格栅，可以将进入格栅井的生活污水中的杂物和粗大的悬浮物去除，调节蓄水池起到了平衡污水水质水量的作用;
2、调节蓄水池提升泵将生活污水抽入小型生活污水集成处理机的机体内腔中，生活污水在机体内腔中集中进行降解处理，有利于提高微生物的利用率和对污染物的降解效率，机体上的风机通过机体内腔中的曝气头排气，有较强的空气升降效果，减少底部淤泥堆积，更重要的是使氧气高效溶解于机体内腔的污水中，以保证微生物降解废水中污染物时需要的氧气供应充足;
3、生活污水在小型生活污水集成处理机的机体内腔中通过微生物的作用降解CODCr和氨氮后，通过除磷过滤装置进行除磷，降解CODCr和氨氮与除磷分步处理，更有针对性，处理效率更高;
