申请日2015.12.10
公开(公告)日2016.05.04
IPC分类号C02F3/30
摘要
一种厌氧消化生化组合污泥处理装置，包括原水池、厌氧生化组合池和清水池，所述原水池的底部设有一原水泵，该原水泵通过原水出管连接至厌氧生化组合池;所述厌氧生化组合池由厌氧区和好氧区两部分组成，厌氧区半包围好氧区，好氧区的顶部右侧设有溢流堰，该好氧区的底部左侧设有循环泵，该循环泵通过管道连接厌氧区，好氧区的底部右侧设有清水泵，该清水泵通过管道连接清水池;该厌氧消化生化组合污泥处理装置通过厌氧生化组合池对污水处理全流程的污泥减量化，效果显著，其产泥量完全可以达到污水处理不同工艺段的负荷标准，满足生产工艺需要，同时可以根据生产工艺情况进行组合多级并联或者串联使用，利于推广。

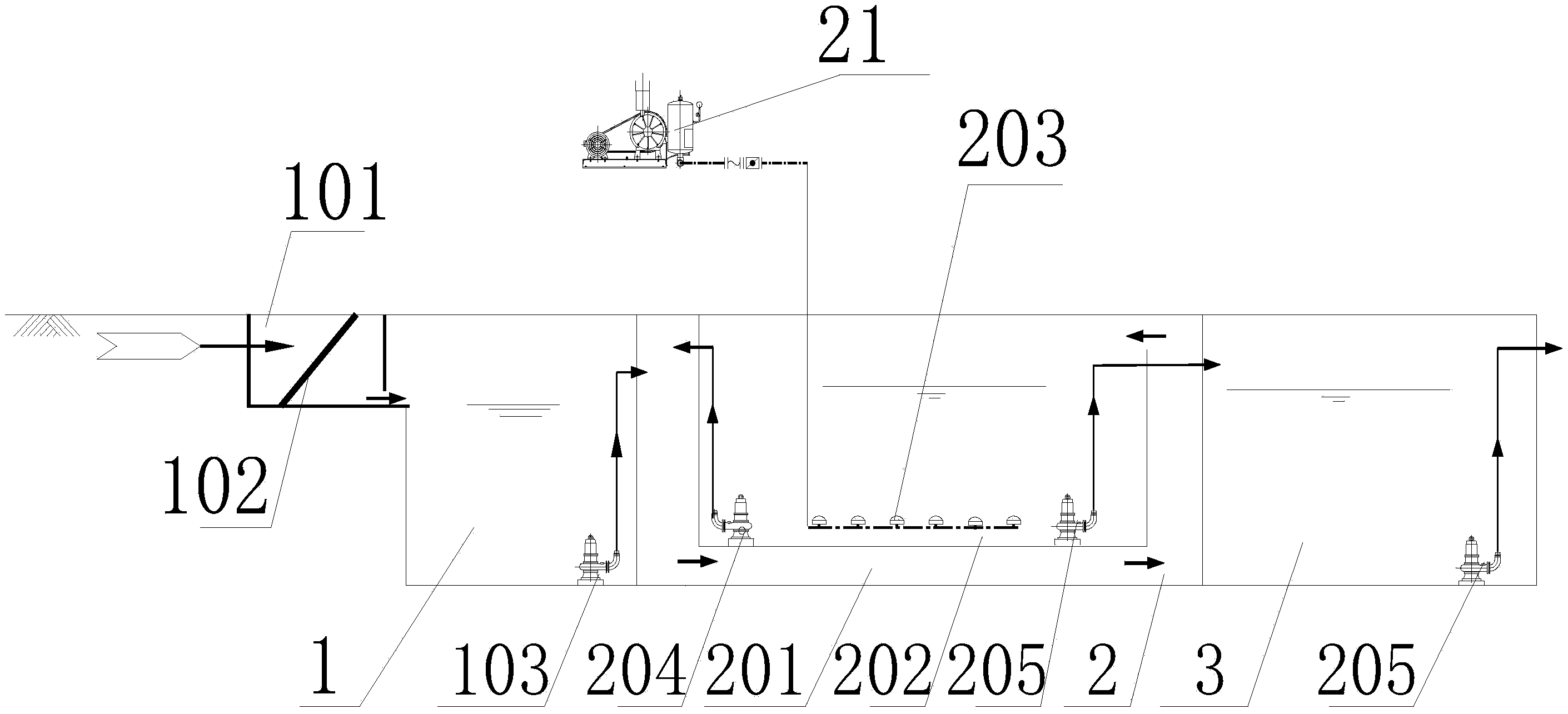

摘要附图
权利要求书
1.一种厌氧消化生化组合污泥处理装置，包括原水池(1)、厌氧生化组合池(2)和清水池(3)，其特征在于，所述原水池(1)、厌氧生化组合池(2)、清水池(3)相互独立，原水池(1)的进水口连接原水进水管道，原水池(1)的进水口处设有一进水仓(101)，该进水仓(101)内设有倾斜设置的格栅(102)，进水仓(101)的底部设有开口，原水池(1)的底部设有一原水泵(103)，该原水泵(103)通过原水出管连接至厌氧生化组合池(2);所述厌氧生化组合池(2)由厌氧区(201)和好氧区(202)两部分组成，厌氧区(201)与原水泵(103)连接，厌氧区(201)半包围好氧区(202)，好氧区(202)的顶部右侧设有溢流堰，该好氧区(202)的内部设有数个曝气机(203)，好氧区(202)的底部左侧设有循环泵(204)，该循环泵(204)通过管道连接厌氧区(201)，好氧区(202)的底部右侧设有清水泵(205)，该清水泵(205)通过管道连接清水池(3)。
2.根据权利要求1所述的厌氧消化生化组合污泥处理装置，其特征在于，所述曝气机(203)与外部的鼓风机(21)连接。
3.根据权利要求1所述的厌氧消化生化组合污泥处理装置，其特征在于，所述清水池(3)内同样设有清水泵(205)，该清水泵(205)通过管道连接外部水管。
说明书
一种厌氧消化生化组合污泥处理装置
技术领域
本实用新型涉及污水处理工艺后续的污泥处理装置技术领域，尤其是一种能连续处理污泥中的有机物的厌氧消化生化组合污泥处理装置。
背景技术
污泥是污水处理过程中产生的含水率不同的废弃物，它是污水处理的附属产物。近年来，随着城乡污水处理比例的大幅增加，污水处理产生的污泥量也随之增长，产量十分惊人，由于污泥的无害化处理和循环利用设施严重不足，致使大量污泥简单堆置，极易对环境造成二次污染，社会反响强烈，污泥处理处置的减量化问题亟待能够得到很好的解决。污水处理和污泥处理是解决城市水污染问题同等重要而又紧密关联的两个系统，解决不好污泥的问题就不可能从根本上实现水环境的改善。
实用新型内容
本实用新型旨在提供一种采用厌氧消化生化组合污泥处理装置工艺对污水处理全流程的污泥减量化的厌氧消化生化组合污泥处理装置。
为实现上述目的，本实用新型提供如下技术方案：一种厌氧消化生化组合污泥处理装置，包括原水池、厌氧生化组合池和清水池，所述原水池、厌氧生化组合池、清水池相互独立，原水池的进水口连接原水进水管道，原水池的进水口处设有一进水仓，该进水仓内设有倾斜设置的格栅，进水仓的底部设有开口，原水池的底部设有一原水泵，该原水泵通过原水出管连接至厌氧生化组合池;所述厌氧生化组合池由厌氧区和好氧区两部分组成，厌氧区与原水泵连接，厌氧区半包围好氧区，好氧区的顶部右侧设有溢流堰，该好氧区的内部设有数个曝气机，好氧区的底部左侧设有循环泵，该循环泵通过管道连接厌氧区，好氧区的底部右侧设有清水泵，该清水泵通过管道连接清水池。
作为本实用新型的进一步方案：所述曝气机与外部的鼓风机连接。
作为本实用新型的进一步方案：所述清水池内同样设有清水泵，该清水泵通过管道连接外部水管。
与现有技术相比，本实用新型的有益效果是：该厌氧消化生化组合污泥处理装置通过厌氧生化组合池对污水处理全流程的污泥减量化，效果显著，其产泥量 完全可以达到污水处理不同工艺段的负荷标准，满足生产工艺需要，同时可以根据生产工艺情况进行组合多级并联或者串联使用，利于推广。
