申请日2015.12.10
公开(公告)日2016.05.04
IPC分类号C02F3/34
摘要
本实用新型公开了一种用于微生物处理养殖污水的装置，包括罐体以及螺纹连接于罐体上的上盖，所述罐体中部水平设置有旋转轴，旋转轴上对称设有两个第一叶轮，第一叶轮外包裹有金属编织层，第一叶轮的叶片与旋转轴的轴向平行，罐体的底部设置有加热盘，加热盘的上方设置有第二叶轮，第二叶轮的叶片呈螺旋状，第二叶轮与加热盘平行，罐体两侧对称设有电机，电机的转轴端通过螺纹杆与所述罐体的外壁相连，两电机通过支架固定连接，罐体内设有电加热层，罐体与电加热层之间设有保温层。本实用新型搅拌均匀的同时加热均匀，且出料方便。

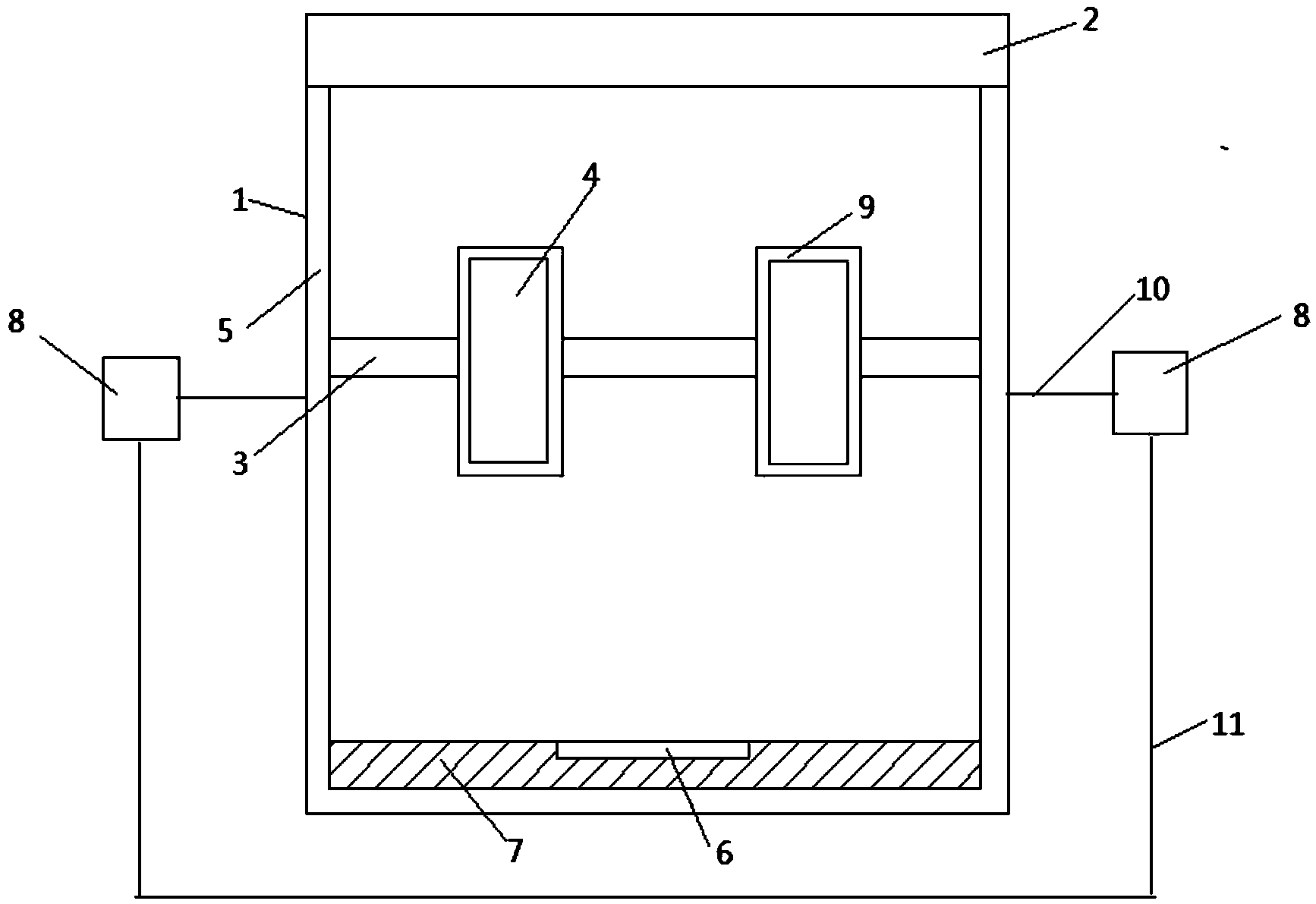

摘要附图
权利要求书
1.一种用于微生物处理养殖污水的装置，包括罐体(1)以及螺纹连接于罐体(1)上的上盖(2)，其特征在于，所述罐体(1)中部水平设置有旋转轴(3)，旋转轴(3)上对称设有两个第一叶轮(4)，第一叶轮(4)外包裹有金属编织层(9)，第一叶轮(4)的叶片与旋转轴(3)的轴向平行，罐体(1)的底部设置有加热盘(7)，加热盘(7)的上方设置有第二叶轮(6)，第二叶轮(6)的叶片呈螺旋状，第二叶轮(6)与加热盘(7)平行，罐体(1)两侧对称设有电机(8)，电机(8)的转轴端通过螺纹杆(10)与所述罐体(1)的外壁相连，两电机(8)通过支架(11)固定连接，罐体(1)内设有电加热层(5)，罐体(1)与电加热层(5)之间设有保温层。
2.根据权利要求1所述的一种用于微生物处理养殖污水的装置，其特征在于，所述罐体(1)内还设有温度传感器。
3.根据权利要求2所述的一种用于微生物处理养殖污水的装置，其特征在于，所述罐体(1)的外壁上设有与温度传感器相连的显示屏。
4.根据权利要求1所述的一种用于微生物处理养殖污水的装置，其特征在于，所述保温层为石棉层。
说明书
一种用于微生物处理养殖污水的装置
技术领域
本实用新型涉及水处理领域，具体涉及一种用于微生物处理养殖污水的装置。
背景技术
现有的用于微生物污水处理罐，大多为单一的罐体，使用过程中需要人为的进行搅拌和加热，且加热均采用直接从下方进行加热，很容易导致污水受热不均匀，同时完成处理后，需要将整个处理罐抬起才能完成出料，费时费力。
实用新型内容
为解决上述问题，本实用新型提供了一种用于微生物处理养殖污水的装置，搅拌均匀的同时加热均匀，且出料方便。
为实现上述目的，本实用新型采取的技术方案为：
一种用于微生物处理养殖污水的装置，包括罐体以及螺纹连接于罐体上的上盖，所述罐体中部水平设置有旋转轴，旋转轴上对称设有两个第一叶轮，第一叶轮外包裹有金属编织层，第一叶轮的叶片与旋转轴的轴向平行，罐体的底部设置有加热盘，加热盘的上方设置有第二叶轮，第二叶轮的叶片呈螺旋状，第二叶轮与加热盘平行，罐体两侧对称设有电机，电机的转轴端通过螺纹杆与所述罐体的外壁相连，两电机通过支架固定连接，罐体内设有电加热层，罐体与电加热层之间设有保温层。
作为优选，所述罐体内还设有温度传感器。
作为优选，所述罐体的外壁上设有与温度传感器相连的显示屏。
作为优选，所述保温层为石棉层。
本实用新型具有以下有益效果：
采用两组叶轮共同搅拌原料，第一叶轮使原料进行垂直循环运动，第二叶轮使原料进行水平循环运动，加快了原料加热温度和原料混合的均匀度，同时还可以通过电机带动罐体整体转动，以达到物料翻转的目的，进一步提高了微生物的混合均匀性，提高了处理效率，在完成处理后，可以再罐体的进料口上套上纱布套，然后通过电机将罐体旋转，进料口向下，便可以完成出料，使用方便。
