申请日2015.12.10
公开(公告)日2016.05.04
IPC分类号C02F1/48; C02F9/12; C02F103/10
摘要
本发明属于废水处理应用技术领域，具体公开了具有高效磁性滚筒分离器的煤矿废水水处理系统，由支腿，及设置在支腿上的支撑板，及设置在支撑板上的不锈钢箱体，及设置在不锈钢箱体一侧的分离组件，及设置在不锈钢箱体一侧的且位于分离组件下方的驱动组件，及设置在支腿一侧的储料箱定位板，及设置在储料箱定位板上的收料组件，及设置在不锈钢箱体外部一侧的监控组件组成。本发明，带磁棍轴为稀土磁钢构，聚磁能力强、处理量大、性能稳定可靠，实现了磁盘表面的高磁场强度和磁场梯度，有利于捕捉吸附到废水中的微磁性悬浮物，提高了废水出水指标;可实现现场实时管控分离的目的，同时可将实时信息发送至远程上位机进行远程端实时管控。

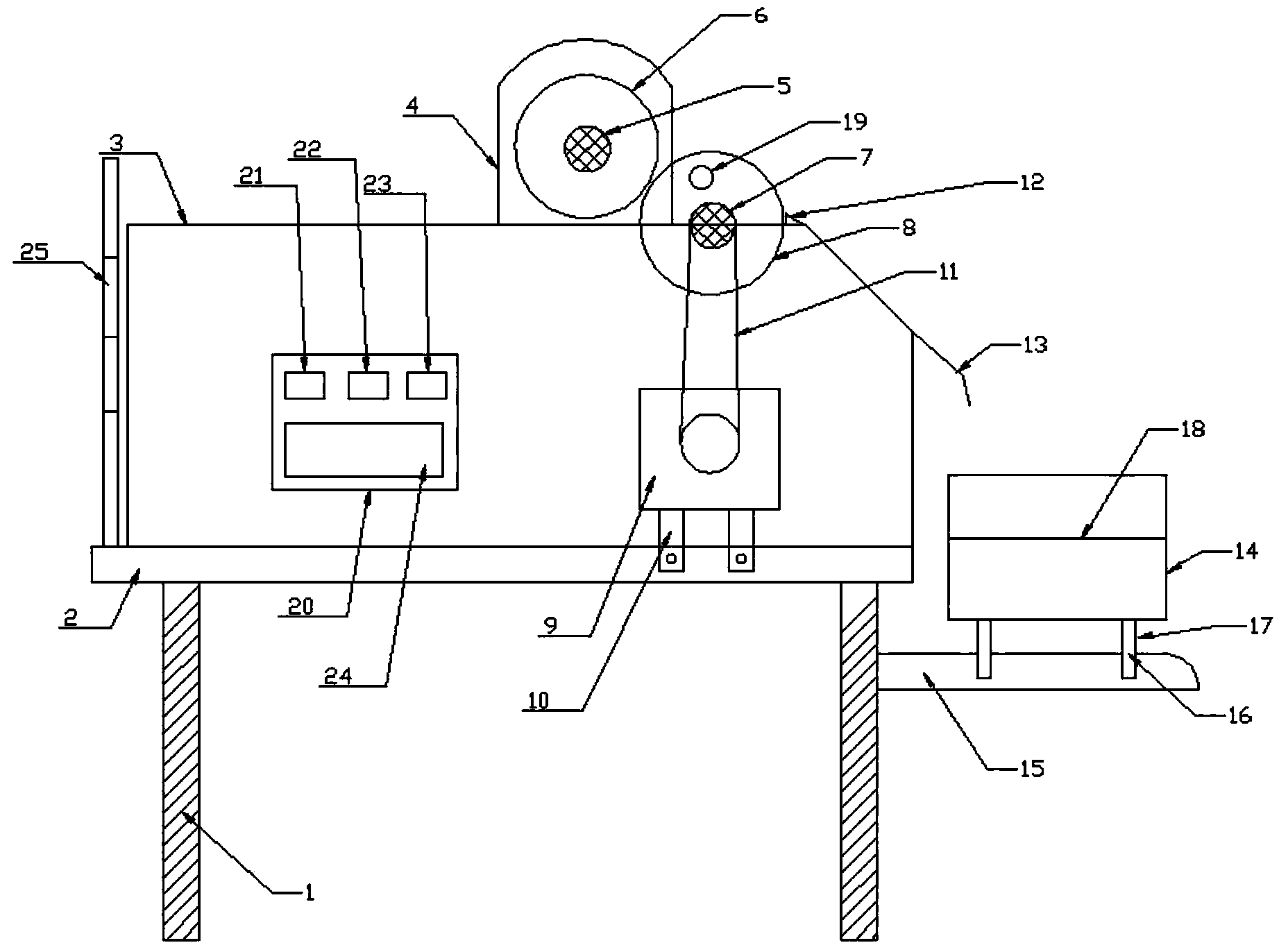

摘要附图
权利要求书
1.具有高效磁性滚筒分离器的煤矿废水水处理系统，其特征在于：由支腿(1)，及
设置在支腿(1)上的支撑板(2)，及设置在支撑板(2)上的不锈钢箱体(3)，及设置在不锈钢箱体(3)一侧的分离组件，及设置在不锈钢箱体(3)一侧的且位于分离组件下方的驱动组件，及设置在支腿(1)一侧的储料箱定位板(15)，及设置在储料箱定位板(15)上的收料组件，及设置在不锈钢箱体(3)外部一侧的监控组件组成;所述分离组件，包括设置在不锈钢箱体(3)上方的支撑架(4)，及设置在支撑架(4)内且两端连接支撑架(4)的第一转轴(5)，及设置在第一转轴(5)外层的橡胶棍轴(6)，及设置在不锈钢箱体(3)上且两端连接不锈钢箱体(3)的第二转轴(7)，及设置在第二转轴(7)外层的带磁棍轴(8);所述驱动组件，包括设置在支撑板(2)上且利用定位架(10)安装的变速电机(9)，及分别连接第二转轴(7)、变速电机(9)的传动链(11);所述收料组件，包括设置在储料箱定位板(15)上的定位槽(16)，及安放在定位槽(16)上的储料箱(14)，其中，储料箱(14)底部设置有储料箱定位支腿(17)与定位槽(16)配合使用;所述监控组件，包括设置在带磁棍轴(8)上的传感器(19)，及设置在不锈钢箱体(3)外部一侧的外壳(20)，及设置在外壳(20)内的信息接收模块(21)、信息处理模块(22)、信息发送模块(23)和信息显示模块(24)，其中，传感器(19)、信息接收模块(21)、信息发送模块(23)和信息显示模块(24)分别与信息处理模块(22)连接;所述信息处理模块为单片机，信息显示模块(24)为触屏显示器。
2.根据权利要求1所述的具有高效磁性滚筒分离器的煤矿废水水处理系统，其特征在于：所述磁性滚筒分离器，还包括设置在不锈钢箱体(3)上且位于带磁棍轴(8)一侧的刮板(12)。
3.根据权利要求2所述的具有高效磁性滚筒分离器的煤矿废水水处理系统，其特征在于：所述磁性滚筒分离器，还包括设置在不锈钢箱体(3)一侧的导料板(13)。
4.根据权利要求3所述的具有高效磁性滚筒分离器的煤矿废水水处理系统，其特征在于：所述磁性滚筒分离器，还包括设置在储料箱(14)内的滤网(18)，其与储料箱(14)之间为拆卸式连接。
5.根据权利要求1所述的具有高效磁性滚筒分离器的煤矿废水水处理系统，其特征在于：所述传动链(11)为链式传动链。
6.根据权利要求1所述的具有高效磁性滚筒分离器的煤矿废水水处理系统，其特征在于：所述磁性滚筒分离器，还包括设置在支撑板(2)上且位于不锈钢箱体(3)一侧的预警频闪灯(25)，其中，预警频闪灯(25)与信息处理模块(22)连接。
说明书
具有高效磁性滚筒分离器的煤矿废水水处理系统
技术领域
本发明属于废水处理应用技术领域，具体涉及具有高效磁性滚筒分离器的煤矿废水水处理系统，能高效的去除废水中的含磁性杂质。
背景技术
当前，对矿井水水(矿井地质性涌水、采煤作业用水、洗煤厂废水)处理的处理方式主要采用以下传统工艺：混凝、沉淀(斜管/板)和过滤，即是将井下水仓集中的矿井水提升到地面，在地面建设矿井水处理厂对矿井污水进行集中处理;因煤矿含煤污水，悬浮物含量高、感官性状差，悬浮物粒度小、比重轻、沉降速度慢，矾花形成困难、沉降效果差，所以采用现有工艺处理其占地面积大、设备维护成本高，井下清挖劳动强度大、易出现工伤事故，受环境气候影响大、严重影响处理效果，对地面环境影响较大，成为环保、安全等政府职能部门的关注对象。
因此，基于上述问题，本发明提供一种具有高效磁性滚筒分离器的煤矿废水水处理系统，即采用矿井水井下磁分离净化工艺，主要包括加药系统、混凝系统、磁分离固液分离系统、磁种循环系统、污泥处理系统，其中的磁分离固液分离系统为本工艺的重中之重，而现有传统的磁性分离器满足不了本工艺的高效、高质分离要求，同时不能实现现场的直观显控及远程监管。
发明内容
发明目的：本发明的目的是提供一种具有高效磁性滚筒分离器的煤矿废水水处理系统，其整体结构设计合理，具有组装使用便捷，同时具有较强的去杂、占用空间小且带磁棍轴为稀土磁钢构造聚磁能力强，实现提高管控效率的目的。
技术方案：本发明提供具有高效磁性滚筒分离器的煤矿废水水处理系统，由支腿，及设置在支腿上的支撑板，及设置在支撑板上的不锈钢箱体，及设置在不锈钢箱体一侧的分离组件，及设置在不锈钢箱体一侧的且位于分离组件下方的驱动组件，及设置在支腿一侧的储料箱定位板，及设置在储料箱定位板上的收料组件，及设置在不锈钢箱体外部一侧的监控组件组成;所述分离组件，包括设置在不锈钢箱体上方的支撑架，及设置在支撑架内且两端连接支撑架的第一转轴，及设置在第一转轴外层的橡胶棍轴，及设置在不锈钢箱体上且两端连接不锈钢箱体的第二转轴，及设置在第二转轴外层的带磁棍轴;所述驱动组件，包括设置在支撑板上且利用定位架安装的变速电机，及分别连接第二转轴、变速电机的传动链;所述收料组件，包括设置在储料箱定位板上的定位槽，及安放在定位槽上的储料箱，其中，储料箱底部设置有储料箱定位支腿与定位槽配合使用;所述监控组件，包括设置在带磁棍轴上的传感器，及设置在不锈钢箱体外部一侧的外壳，及设置在外壳内的信息接收模块、信息处理模块、信息发送模块和信息显示模块，其中，传感器、信息接收模块、信息发送模块和信息显示模块分别与信息处理模块连接;所述信息处理模块为单片机，信息显示模块为触屏显示器。
本技术方案的，所述磁性滚筒分离器，还包括设置在不锈钢箱体上且位于带磁棍轴一侧的刮板。
本技术方案的，所述磁性滚筒分离器，还包括设置在不锈钢箱体一侧的导料板。
本技术方案的，所述磁性滚筒分离器，还包括设置在储料箱内的滤网，其与储料箱之间为拆卸式连接。
本技术方案的，所述传动链为链式传动链。
本技术方案的，所述磁性滚筒分离器，还包括设置在支撑板上且位于不锈钢箱体一侧的预警频闪灯，其中，预警频闪灯与信息处理模块连接。
与现有技术相比，本发明的具有高效磁性滚筒分离器的煤矿废水水处理系统的有益效果在于：1、带磁棍轴为稀土磁钢构，保证单台设备聚磁能力强、处理量大、性能稳定可靠，实现了磁盘表面的高磁场强度和磁场梯度，有利于捕捉吸附到废水中的微磁性悬浮物，提高了废水出水指标;2、采用磁分离技术不需要沉淀。传统的絮凝沉降工艺是在加药絮凝后形成大絮团，靠重力沉降。磁分离技术因采用稀土磁钢，其表面产生磁力是重力的600倍以上，能快速地捕捉到微磁性絮团，实际分离过程仅需10秒左右，传统的沉淀完全无法与其相比;3、与传统处理方法相比，设备分离时间短，相应的设备占地少，整套工艺水力停留时间3分钟，全套设备占地仅是传统工艺的1/10;4、本磁性滚筒分离器，可实现现场实时管控分离的目的，同时可将实时信息发送至远程上位机进行远程端实时管控。本发明设计合理，易推广。
