申请日2016.01.20
公开(公告)日2016.09.07
IPC分类号C02F1/72; C02F101/38
摘要
本实用新型公开了一种印染废水芬顿反应处理系统，包括芬顿反应器、硫酸储罐和双氧水储罐，所述的芬顿反应器的前端连接有废水进水管，所述的硫酸储罐和双氧水储罐各自与废水进水管连接，所述的芬顿反应器后端连接有沉淀池，所述的芬顿反应器与沉淀池之间通过出水管连接，所述的沉淀池后接污泥池，所述的污泥池后接离心机，所述的离心机出料端聚合硫酸铁反应釜，所述的聚合硫酸铁反应釜下部设有出料管，所述的聚合硫酸铁反应釜通过出料管与储料罐连接，所述的出水管与碱液储罐连接，在出料管上设有过滤器。
权利要求书
1.一种印染废水芬顿反应处理系统，包括芬顿反应器、硫酸储罐和双氧水储罐，所述的芬顿反应器的前端连接有废水进水管，所述的硫酸储罐和双氧水储罐各自与废水进水管连接，其特征在于所述的芬顿反应器后端连接有沉淀池，所述的芬顿反应器与沉淀池之间通过出水管连接，所述的沉淀池后接污泥池，所述的污泥池后接离心机，所述的离心机出料端聚合硫酸铁反应釜，所述的聚合硫酸铁反应釜下部设有出料管，所述的聚合硫酸铁反应釜通过出料管与储料罐连接，所述的出水管与碱液储罐连接，在出料管上设有过滤器。
2.根据权利要求1所述的印染废水芬顿反应处理系统，其特征在于所述的废水进水管上设有进水泵，所述的芬顿反应器上设有循环泵。
说明书
一种印染废水芬顿反应处理系统
技术领域
本实用新型属于废水处理装置，具体涉及一种印染废水芬顿反应处理系统。
技术背景
芬顿(Fenton)试剂是一种化学催化氧化反应，因其具有很强的氧化能力且对反应条件要求较低、产物无二次污染常被用作一些含高浓度、难降解有机物废水的处理工艺，业界也称之为芬顿氧化法。芬顿试剂的原理是二价铁离子(Fe2+)和过氧化氢(H2O2)的链反应生成烃基自由基(OH)，OH自由基的氧化电位为2.8V，仅次于氟，具有超强的氧化能力，同时还具有很高的电负性或亲电性，其电子亲和力约为570KJ具有很强的加成反应特性，所以芬顿试剂可以毫无选择性的对绝大多数的有机物进行氧化分解反应，尤其是一些含有生物难降解或一般化学氧化难以分解的有机物废水的处理，芬顿试剂可以有效的氧化分解此类有机物，提高废水的可生化性，同时还具有非常明显的脱色除味效果。所以芬顿氧化法特别适用于印染、医药、硝基苯、苯胺、有机硅、印刷线路板、焦化、垃圾渗滤液、石油化工、橡胶助剂化工以及含苯环化工类行业产生的污水的预处理或生化处理后出水的深度处理工艺。
目前，以服装染色、洗涤、整烫为主的生产型企业，在生产过程中排出大量废水，废水中含有一定的有机物和色度，需要对废水进行深度处理后才能回用。现有的高浓度的印染废水浓度高、色度高、pH高、难降解等特点，且大多含有苯环、胺基、偶氮基团等致癌物质，对环境危害很大。制药废水成分复杂、污染物浓度高、含有难降解物质和有抑菌作用的抗生素，并且毒性较强、危害较大，属于难处理的工业废水。芬顿反应目前主要用于废水的深度处理，特别是印染废水的后处理。通常印染废水二沉池的出水COD一般在200左右，为可溶性的难生物降解COD。因此使用芬顿反应进行处理是一种比较有效的水处理方式。芬顿反应由于以亚铁为催化剂，所以在反应过程中会产生大量的氢氧化铁污泥，污泥的处理成为一种比较头疼的问题。
实用新型内容
本实用新型针对上述问题提供一种印染废水芬顿反应处理系统。

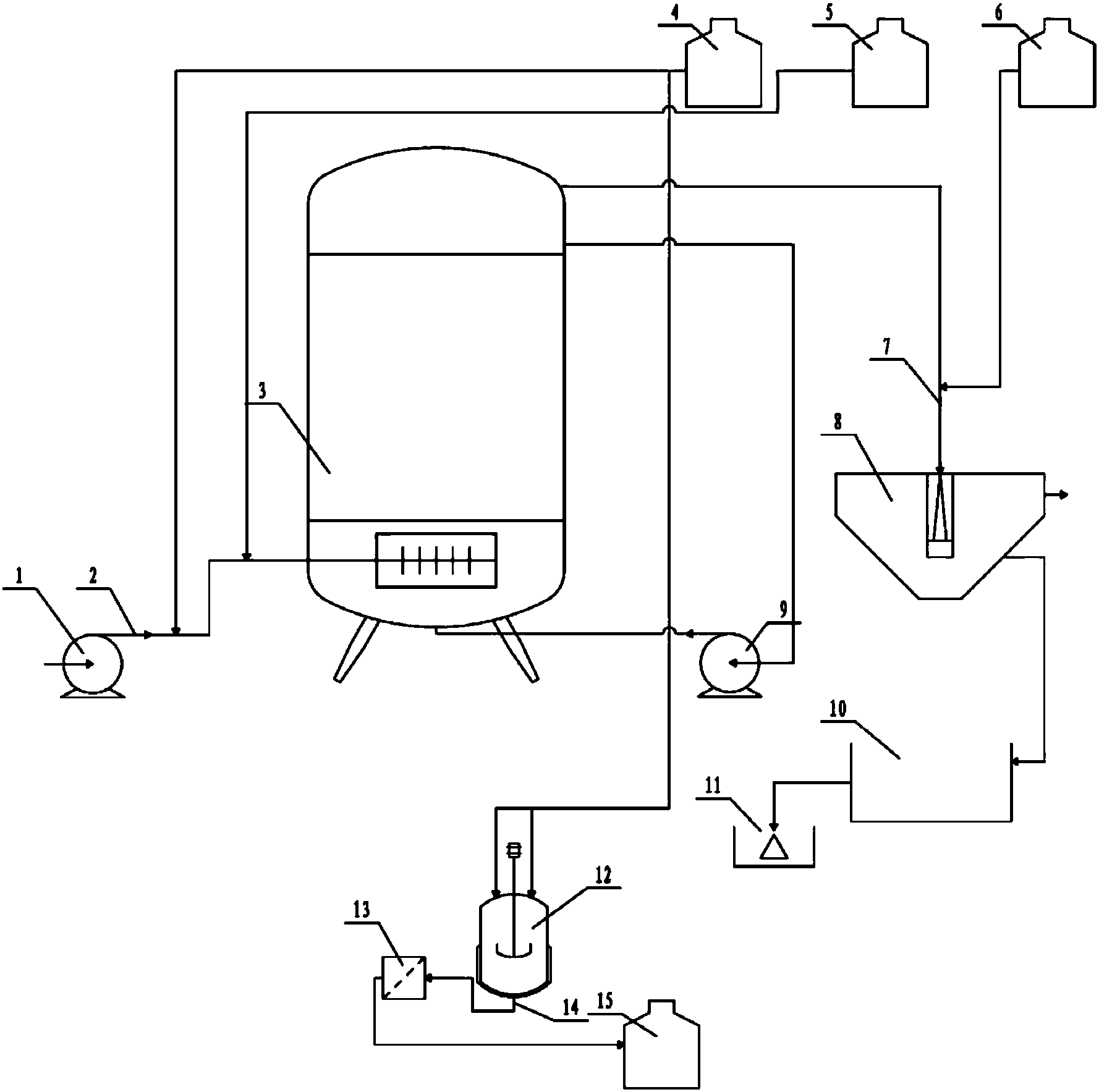

本实用新型的技术方案是：一种印染废水芬顿反应处理系统，包括芬顿反应器、硫酸储罐和双氧水储罐，所述的芬顿反应器的前端连接有废水进水管，所述的硫酸储罐和双氧水储罐各自与废水进水管连接，所述的芬顿反应器后端连接有沉淀池，所述的芬顿反应器与沉淀池之间通过出水管连接，所述的沉淀池后接污泥池，所述的污泥池后接离心机，所述的离心机出料端接聚合硫酸铁反应釜，所述的聚合硫酸铁反应釜下部设有出料管，所述的聚合硫酸铁反应釜通过出料管与储料罐连接，所述的出水管与碱液储罐连接，在出料管上设有过滤器。
所述的废水进水管上设有进水泵，所述的芬顿反应器上设有循环泵。
本实用新型的有益效果是：针对现有的印染废水其浓度高、色度高、pH高、难降解，且大多含有苯环、胺基、偶氮基团等致癌物质，对环境危害很大的问题，本实用新型能对其废水作深度处理，特别是后处理。以达到排放标准。本实用新型中采用的亚铁为催化剂，在反应过程中会产生的大量氢氧化铁污泥，可以制作成絮凝沉淀使用的聚合硫酸铁，从而提高了资源的重复利用率，节省了废水处理成本。
