申请日2016.01.20
公开(公告)日2016.09.07
IPC分类号C02F1/32; C02F1/74
摘要

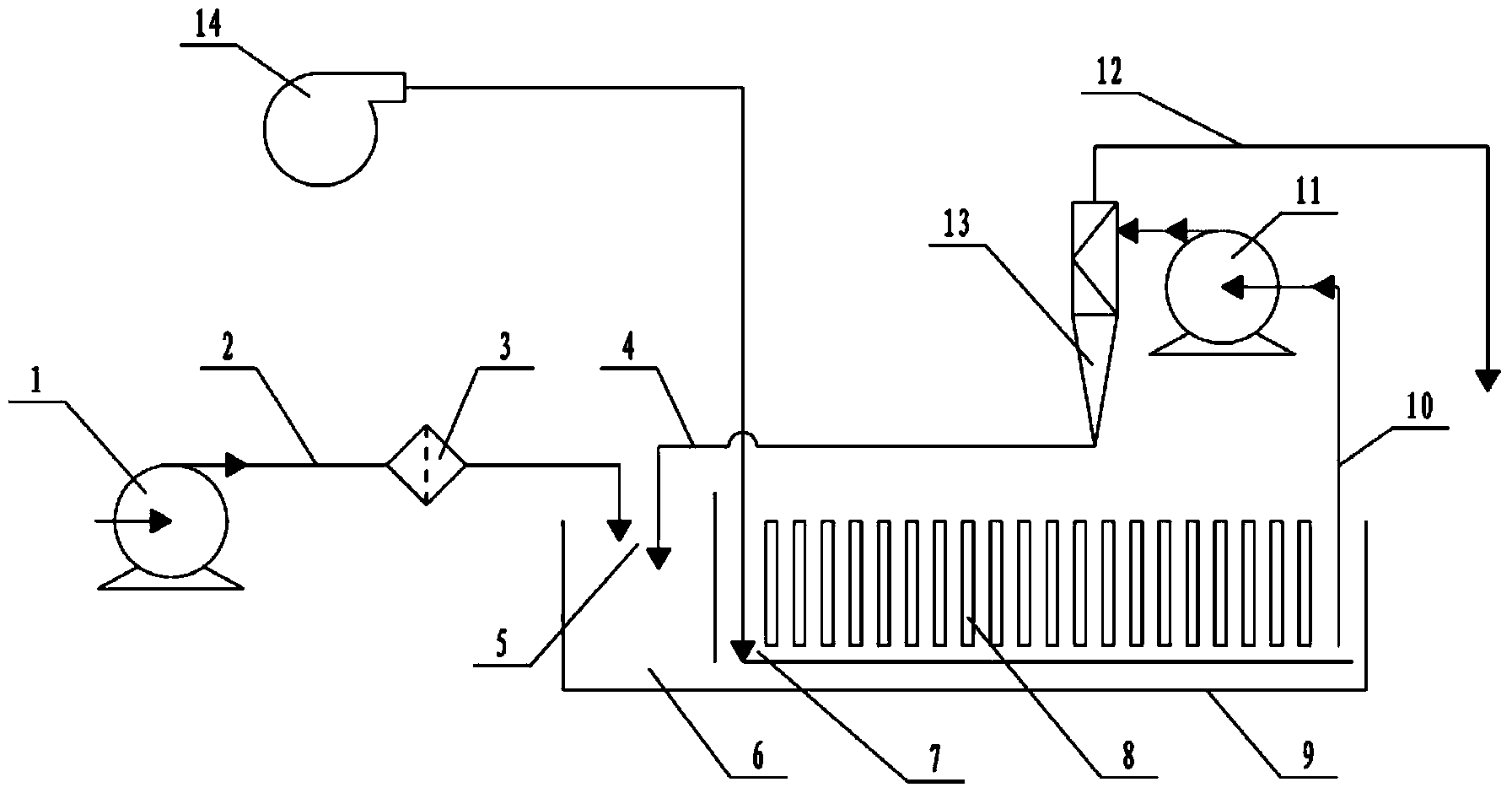

本实用新型公开了一种基于纳米二氧化钛带光催化的工业废水深度处理装置。包括过滤器、曝气管、离心泵和旋流分离器，所述的废水处理装置还包括光催化池，所述的光催化池前部设有污水进水口，所述的废水进水管与污水进水口连接，所述的光催化池尾部设有废水排放管，所述的光催化池底部设有曝气管，在所述的光催化池内布有紫外灯管;所述的废水排放管上设有离心泵，所述的离心泵与旋流分离器连接，旋流分离器下端连接催化剂管，旋流分离器上部连接有污水管。
权利要求书
1.一种基于纳米二氧化钛带光催化的工业废水深度处理装置，包括过滤器、曝气管、离心泵和旋流分离器，其特征在于所述的废水处理装置还包括光催化池，所述的光催化池前部设有污水进水口，所述的废水进水管与污水进水口连接，所述的光催化池尾部设有废水排放管，所述的光催化池底部设有曝气管，在所述的光催化池内布有紫外灯管;所述的曝气管使光催化剂均匀的悬浮于光催化池中，所述的紫外灯管以通过紫外灯的照射使光催化剂产生强氧化性，使水中的有机物分解成二氧化钛和水;
在废水进水管上设有进水泵，通过进水泵进水流量的控制而控制好污水在光催化池中的停留时间，所述的废水排放管上设有离心泵，所述的离心泵与旋流分离器连接，旋流分离器下端连接催化剂管，所述的催化剂管与污水进水口连接;离心泵将反应降解的光催化剂混合液泵至旋流分离器，光催化剂在重力的作用下在旋流分离器中与水进行分离，分离出的光催化剂浓缩液经由催化剂管流至光催化池的污水进水口，并与污水混合后流入光催化池继续进行反应;经分离的污水经由旋流分离器上部污水管流出，直接外排或进行车间回用。
2.根据权利要求1所述的一种基于纳米二氧化钛带光催化的工业废水深度处理装置，其特征在于所述的废水进水管上设有进水泵，通过进水泵进水流量的控制而控制好污水在光催化池中的停留时间。
3.根据权利要求1所述的一种基于纳米二氧化钛带光催化的工业废水深度处理装置，其特征在于所述的光催化池的有紫外灯管纵向间隔布置。
4.根据权利要求1所述的一种基于纳米二氧化钛带光催化的工业废水深度处理装置，其特征在于所述的进气端与风机连接。
说明书
一种基于纳米二氧化钛带光催化的工业废水深度处理装置
技术领域
本实用新型属于废水处理装置，具体涉及一种基于纳米二氧化钛带光催化的废水深度处理装置。
技术背景
水环境是指围绕人群空间及可直接或间接影响人类生活和发展的水体，其正常功能的各种自然因素和有关的社会因素的总体，是人类社会赖以生存和发展的重要场所。随着社会和经济的发展，各种废水尤其是工业废水的种类和排放日益增加，水资源愈加宝贵，缺水已经成为了全球性问题。同时，水体中所含的有害、有毒化学物质，如苯系物、染料、农药和卤代烃等对水环境造成了严重危害，导致世界范围内出现了广泛的水质性水资源短缺。因此，有效除去各类有害、有毒物质已成为水处理领域的当务之急。
污水深度处理是指城市污水或工业污水经一级、二级处理后，为了达到一定的回用是标准使污水作为水资源回用于生产或生活的进一步水处理过程。污水的深度处理即能减少污染物的排放量，又能提高水资源的利用率;污水深度处理工艺的推广对我国水资源的节约、解决工业用水紧张的困境有着深远的现实意义。
水的深度处理技术将是水处理行业未来发展的一种趋势，目前的水处理工艺可分为：物理方法(吸附、过滤、膜处理、絮凝沉淀等)、生物方法(厌氧、好氧、生物膜等)、化学方法(电化学、光化学、芬顿反应、类芬顿反应、臭氧氧化等)、其它方法(辐射法、微波法等);其中用途最广泛，最行之有效的是化学方法;羟基自由基(·OH)是一种重要的活性氧，羟基自由基具有极强的得电子能力也就是氧化能力，氧化电位2.8V，是自然界中仅次于氟的氧化剂。因此利用羟基自由基的强氧化能力进行深度水处理成为深度处理的主要方法。芬顿反应、类芬顿反应等是利用一定的催化剂催化过氧化氢使其离解出羟基自由基，从而起到降解有机物的作用，但是由于催化氧化需要一定的条件，比如pH、催化剂的选择、催化剂与过氧化氢比例等因素的制约，而且其催化过程中会产生污泥，从而造成二次污染，并为污泥二次处理带来困难。
利用可见光催化纳米二氧化钛(或其改性物质)可将吸附于二氧化钛表面的OH-或H2O分子转化成羟基自由基，从而起到降解水中有机物的作用;由于二氧化钛可反复利用，由于没有化学催化剂的加入，因而不会产生二次污染，其仅仅是将水中的有机物分解为CO2和H2O。因此利用光催化二氧化钛产生自由羟基进行深度处理，比传统的芬顿类芬顿反应更具有市场竞争力。但是现有的基于纳米二氧化钛带光催化的工业废水深度处理装置存在处理废水不完全达标，光催化剂不能重复利用，导致水处理生产成本高等问题。
实用新型内容
本实用新型针对上述问题提供一种基于纳米二氧化钛带光催化的废水深度处理装置。
本实用新型的技术方案是：一种基于纳米二氧化钛带光催化的废水深度处理装置，包括过滤器、曝气管、离心泵和旋流分离器。所述的废水处理装置还包括光催化池，所述的光催化池前部设有污水进水口，所述的废水进水管与污水进水口连接，所述的光催化池尾部设有废水排放管，所述的光催化池底部设有曝气管，在所述的光催化池内布有紫外灯管;所述的曝气管使光催化剂均匀的悬浮于光催化池中，所述的紫外灯管以通过紫外灯的照射使光催化剂产生强氧化性，使水中的有机物分解成二氧化碳和水。
在废水进水管上设有进水泵，通过进水泵进水流量的控制而控制好污水在光催化池中的停留时间，所述的废水排放管上设有离心泵，所述的离心泵与旋流分离器连接，旋流分离器下端连接催化剂管，所述的催化剂管与污水进水口连接;离心泵将反应降解的光催化剂混合液泵至旋流分离器，光催化剂在重力的作用下在旋流分离器中与水进行分离，分离出的光催化剂浓缩液经由催化剂管流至光催化池的污水进水口，并与污水混合后流入光催化池继续进行反应;经分离的污水经由旋流分离器上部污水管流出，直接外排或进行车间回用。
所述的废水进水管上设有进水泵，通过进水泵进水流量的控制而控制好污水在光催化池中的停留时间。
所述的光催化池的有紫外灯管纵向间隔布置。所述的进气端与风机连接。
本实用新型的有益效果是：本实用新型处理废水可以达到排放标准，所用的光催化剂能重复利用，水处理生产成本相对较低。
