申请日2016.01.20
公开(公告)日2016.09.07
IPC分类号C02F9/14
摘要

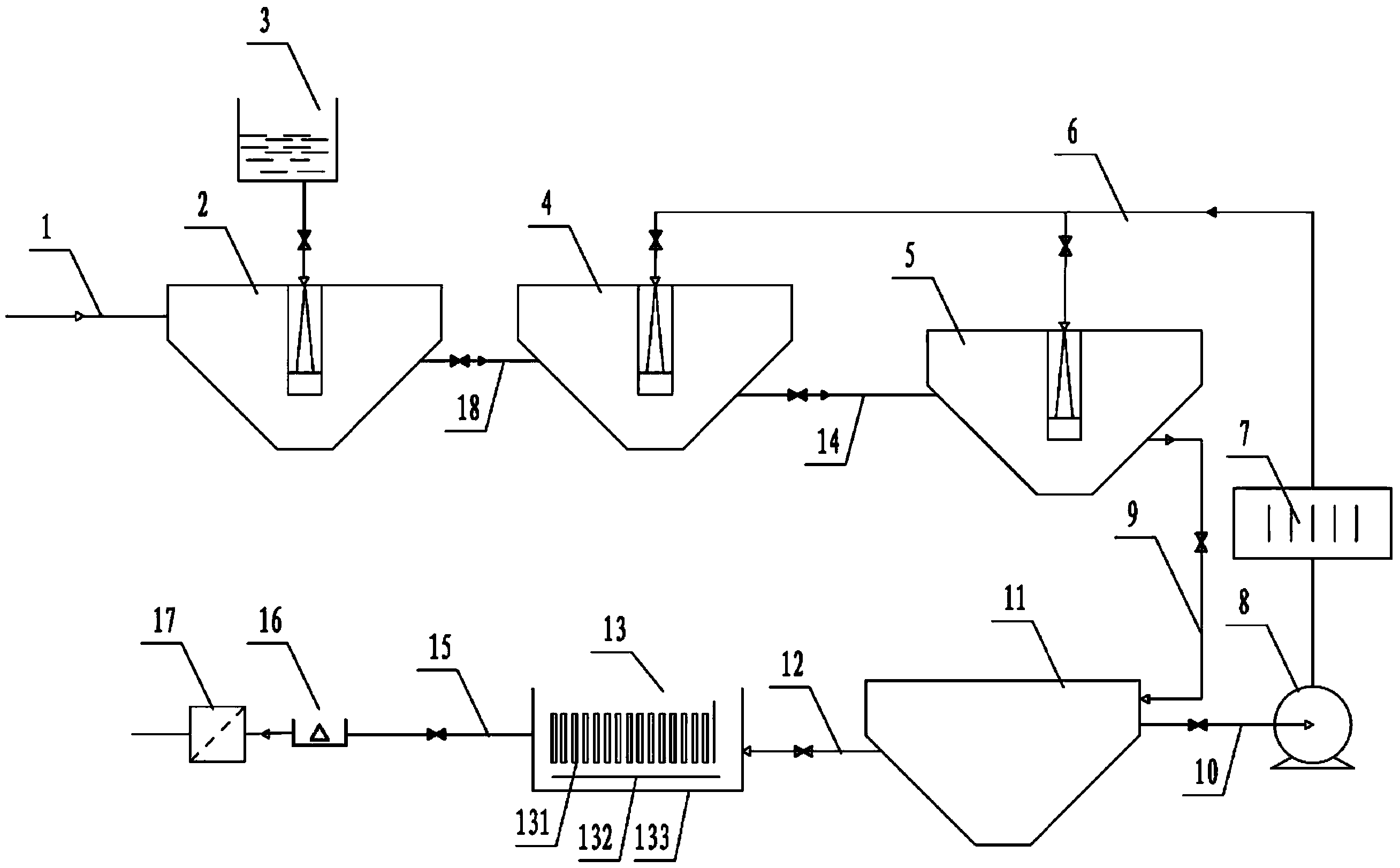

本实用新型公开了一种印染废水的中水回用装置，包括初沉池，水解酸化池、好氧处理池、二次沉淀池、光催化反应器和过滤器，所述的初沉池与计量槽连接，所述的初沉池中部设有第一出水管，所述的水解酸化池通过第一出水管与初沉池连接，水解酸化池的下部设有第二出水管，所述的好氧处理池通过第二出水管与水解酸化池连接，所述的好氧处理池下部设有第三出水管，所述的二次沉淀池通过第三出水管与水解酸化池连接，所述的二次沉淀池中部设有第四出水管，所述的光催化反应器前部通过第四出水管与二次沉淀池连接，所述的第四出水管上设有进水泵，所述的光催化反应器尾部设有第五出水管，所述的过滤器通过第五出水管与光催化反应器尾部连接，所述的第五出水管上设有离心泵;所述的二次沉淀池下部部设有污泥回流管，所述的污泥回流管上设有水泵，所述的水泵与板框压滤机连接，所述的板框压滤机污水出水管，所述的污水出水管与水解酸化池、好氧处理池连通。
权利要求书
1.一种印染廢水的中水回用装置，其特征在于所述的中水回用装置包括初沉池，水解酸化池、好氧处理池、二次沉淀池、光催化反应器和过滤器，所述的初沉池与计量槽连接，所述的初沉池中部设有第一出水管，所述的水解酸化池通过第一出水管与初沉池连接，水解酸化池的下部设有第二出水管，所述的好氧处理池通过第二出水管与水解酸化池连接，所述的好氧处理池下部设有第三出水管，所述的二次沉淀池通过第三出水管与水解酸化池连接，所述的二次沉淀池中部设有第四出水管，所述的光催化反应器前部通过第四出水管与二次沉淀池连接，所述的第四出水管上设有进水泵，所述的光催化反应器尾部设有第五出水管，所述的过滤器通过第五出水管与光催化反应器尾部连接，所述的第五出水管上设有离心泵;所述的二次沉淀池下部设有污泥回流管，所述的污泥回流管上设有水泵，所述的水泵与板框压滤机连接，所述的板框压滤机污水出水管，所述的污水出水管与水解酸化池、好氧处理池连通;所述的初沉池前端设有进水泵。
2.根据权利要求1所述的印染废水的中水回用装置，其特征在于所述的光催化反应器包括池体、曝气管和紫外灯管，所述的曝气管设于池体底部，所述的紫外灯管设于池体内;所述的曝气管使光催化剂均匀的悬浮于光催化池中，所述的紫外灯管以通过紫外灯的照射使光催化剂产生强氧化性。
3.根据权利要求1所述的印染废水的中水回用装置，其特征在于所述的过滤器为离子交换树脂型过滤器。
说明书
一种印染废水的中水回用装置
技术领域
本实用新型属于废水处理装置，具体涉及一种印染废水的中水回用装置。
技术背景
印染行业是耗水大户，废水排放量和污染物总量分别位居全国工业部门的第二位和第四位，是我国重点污染行业之一。印染废水一直以排放量大、处理难度高而成为废水治理工艺研究的重点和难点。同时，随着我国经济的飞速发展，水资源紧缺已成为制约我国印染行业进一步发展的限制因素。为了实现印染行业的可持续发展，印染废水的资源化回用成为实现这一目标的关键。
目前，以服装染色、洗涤、整烫为主的生产型企业，在生产过程中排出大量废水，废水中含有一定的有机物和色度，需要对废水进行深度处理后才能回用。现有的高浓度的印染废水浓度高、色度高、pH高、难降解等特点，且大多含有苯环、胺基、偶氮基团等致癌物质，对环境危害很大。制药废水成分复杂、污染物浓度高、含有难降解物质和有抑菌作用的抗生素，并且毒性较强、危害较大，属于难处理的工业废水。但由于对企业的排污标准和节能减排的要求越来越高，同时由于排污成本的提高，致使印染企业的成本大大提高，因此寻找一种低成本的，可以实现中水回用的装置成为印染企业降低生产成本的有效手段。
发明内容
本实用新型针对上述问题提供一种印染废水的中水回用装置。
本实用新型的技术方案是：一种印染废水的中水回用装置，包括初沉池，水解酸化池、好氧处理池、二次沉淀池、光催化反应器和过滤器，所述的初沉池与计量槽连接，所述的初沉池中部设有第一出水管，所述的水解酸化池通过第一出水管与初沉池连接，水解酸化池的下部设有第二出水管，所述的好氧处理池通过第二出水管与水解酸化池连接，所述的好氧处理池下部设有第三出水管，所述的二次沉淀池通过第三出水管与水解酸化池连接，所述的二次沉淀池中部设有第四出水管，所述的光催化反应器前部通过第四出水管与二次沉淀池连接，所述的光催化反应器尾部设有第五出水管，所述的过滤器通过第五出水管与光催化反应器尾部连接，所述的第五出水管上设有离心泵;所述的二次沉淀池下部设有污泥回流管，所述的污泥回流管上设有求水泵，所述的水泵与板框压滤机连接，所述的板框压滤机污水出水管，所述的污水出水管与水解酸化池、好氧处理池连通。所述的初沉池前端设有进水泵。
本实用新型的有益效果是：采用本实用新型提供的印染废水中水回用装置，可以实现中水回用，是印染企业降低废水处理成本的有效手段。
