摘要
本实用新型专利属于水处理领域，具体涉及一种针对磁性吸附剂的台阶式水处理装置。包括吸附反应器(12)，磁性吸附剂与污水中的混合物经压力水泵(11)进入主体水箱(14)，(14)含有三阶，每一阶下面均为线圈缠绕的铁棒(4，5，6，7，8，9)，直流电源(1)与线圈导线相连，供电使铁棒产生磁性，将磁性吸附剂固定在台阶的底部，滑动电阻(2)调节电流的大小;处理后的水经开口(3)排出，污水处理完成后，断开电源(1)和(13)，关闭开关(15)，打开开关(10)，由开口(3)通入清水，冲洗箱底的磁性吸附剂。本实用新型专利可以实现吸附处理与磁分离一体化，主体水箱的三阶设置可以强化磁分离效果，使水处理的效果和效率明显提高。
权利要求书

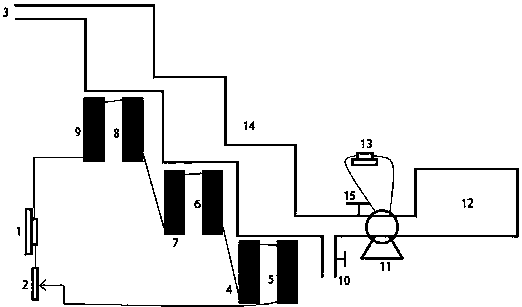

1.一种针对磁性吸附剂的台阶式水处理装置：装置包括吸附反应器(12)，磁性吸附剂与污水中的污染物发生吸附反应，混合物经压力水泵(11)进入主体水箱(14)，主体水箱(14)含有三阶，每一阶下面均为线圈缠绕的铁棒(4，5，6，7，8，9)，直流电源(1)与铁棒上缠绕的线圈导线相连，供电使铁棒产生磁性，将污水中的磁性吸附剂固定在主体水箱每一台阶的底部，其中滑动电阻(2)可以调节电路中电流的大小;吸附处理后的水经开口(3)排出，污水处理完成后，断开直流电源(1)和交流电源(13)，关闭开关(15)，打开开关(10)，由开口(3)通入清水，冲洗箱底的磁性吸附剂。
2.权利要求1所述的一种针对磁性吸附剂的台阶式水处理装置，其特征在于：铁棒(4，5，6，7，8，9)上面缠有线圈，通电产生磁性，断电磁性消失，可以实现吸附剂与废水的磁分离和回收，且铁棒(4，5，6，7，8，9)的磁性大小通过滑动电阻(2)调节。
3.权利要求1所述的一种针对磁性吸附剂的台阶式水处理装置，其特征在于：主体水箱(14)采用三阶形式，增大单位体积的磁力面积，增加磁分离效果，而且易于冲洗，减少冲洗水用量。
4.权利要求1所述的一种针对磁性吸附剂的台阶式水处理装置，其特征在于：所述的污水由压力水泵(11)提供动力由下向上在系统中流动。
说明书
一种针对磁性吸附剂的台阶式水处理装置
技术领域
本发明属于水处理技术领域，涉及一种针对磁性吸附剂的台阶式水处理装置。
背景技术
磁分离技术是一门比较成熟的技术，最早应用于选矿和瓷土工业，但应用于水处理工程又是比较新兴的一门技术。我国已有将磁聚凝法、磁盘法、高梯度磁分离法应用于炼钢、轧钢的废水处理技术，取得了一定成果。周建忠等在《超磁分离水体净化技术在污水处理中的应用》(西南给排水学报，2013,24(9):141-144)详细介绍了超磁分离水体净化技术，其以稀土磁盘分离技术为基础，由微凝聚、磁盘固液分离净化和磁种回收利用三大技术组成的物化法污水处理的技术新工艺，但通过稀土永磁体磁盘组合所产生磁力，不易控制。
高梯度磁分离法分为永磁分离器、电磁分离器两类，永磁分离器仍然存在磁力不易控制的缺点，电磁分离器在用于处理非磁性物质时，增加了接种混凝和磁种分离、再生等操作而使工艺复杂化，成本也相应提高。
本发明设计了一种针对磁性吸附剂的台阶式水处理装置，使用磁性材料作为磁种，吸附性能好，在磁性的产生上，摒弃永磁体磁性大小不可改变的缺点，使用电磁铁，磁性强度和磁性的产生容易控制，而且磁性吸附剂与装置的结合简化工艺流程，降低成本。同时磁性吸附剂也能够提高处理效率，降低设备投资，易于就地安装。
发明内容
本发明的目的在于解决磁性水处理装置磁性不易控制的问题，设计了一种针对磁性吸附剂的台阶式水处理装置。创造性的将水处理装置设计为台阶形式，并采用三阶形式强化分理效果。含有磁性吸附剂的污水经由压力水泵压入水处理装置主体水箱中，此时水箱下的铁棒通电产生磁性，将污水中的磁性吸附剂吸附在箱底，实现磁性吸附剂与污水的分离。待吸附完成后，断开连接铁棒的电源，使铁棒磁性消失。然后由出口通入少量清水冲洗，即可在下面开口处得到磁性吸附剂，完成磁性吸附剂的回收。具体发明内容为：
具体发明内容为：一种针对磁性吸附剂的台阶式水处理装置：装置包括吸附反应器(12)，磁性吸附剂与污水中的污染物发生吸附反应，混合物经压力水泵(11)进入主体水箱(14)，主体水箱(14)含有三阶，每一阶下面均为线圈缠绕的铁棒(4，5，6，7，8，9)，直流电源(1)与铁棒上缠绕的线圈导线相连，供电使铁棒产生磁性，将污水中的磁性吸附剂固定在主体水箱每一台阶的底部，其中滑动电阻(2)可以调节电路中电流的大小;吸附处理后的水经开口(3)排出，污水处理完成后，断开直流电源(1)和交流电源(13)，关闭开关(15)，打开开关(10)，由开口(3)通入清水，冲洗箱底的磁性吸附剂。
铁棒(4，5，6，7，8，9)上面缠有线圈，通电产生磁性，断电磁性消失，可以实现吸附剂与废水的磁分离和回收，且铁棒(4，5，6，7，8，9)的磁性大小通过滑动电阻(2)调节。
主体水箱(14)采用三阶形式，增大单位体积的磁力面积，增加磁分离效果，而且易于冲洗，减少冲洗水用量。
污水由压力水泵(13)提供动力由下向上在系统中流动。
