申请日2016.01.22
公开(公告)日2016.06.15
IPC分类号C02F9/14
摘要
本发明涉及污水处理，尤其涉及一种具有竖流式沉淀池的污水处理设备。本发明提供了一种具有竖流式沉淀池的污水处理设备，包括污泥浓缩排放管、与原水进水管连接的格栅、与所述格栅的出水端连接的提升泵、与所述提升泵的出水端连接的初沉池、与所述初沉池的出水端连接的曝气生物滤池、与所述曝气生物滤池的出水端连接的反应池和与所述反应池的出水端连接的二沉池，所述二沉池连接有出水管，所述初沉池、二沉池分别与所述污泥浓缩排放管连接。本发明的有益效果是：可实现小型化设计，具有占地面积小、成本低、结构简单、耗水量较小的优点。
权利要求书
1.一种具有竖流式沉淀池的污水处理设备，其特征在于：包括污泥浓缩排放管、与原水进水管连接的格栅、与所述格栅的出水端连接的提升泵、与所述提升泵的出水端连接的初沉池、与所述初沉池的出水端连接的曝气生物滤池、与所述曝气生物滤池的出水端连接的反应池和与所述反应池的出水端连接的二沉池，所述二沉池连接有出水管，所述初沉池、二沉池分别与所述污泥浓缩排放管连接，所述反应池、二沉池为一体化设置，所述二沉池为竖流式沉淀池，所述二沉池的底部设有储泥空间。
说明书
一种具有竖流式沉淀池的污水处理设备
技术领域
本发明涉及污水处理，尤其涉及一种具有竖流式沉淀池的污水处理设备。
背景技术
现有的污水处理设备通常为大型设备，占地面积大，成本高，结构复杂，耗水量较大。
发明内容
为了解决现有技术中的问题，本发明提供了一种占地面积小、成本低、结构简单、耗水量较小的具有竖流式沉淀池的污水处理设备。

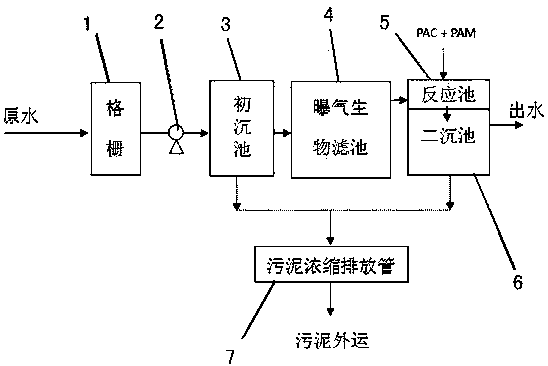

本发明提供了一种具有竖流式沉淀池的污水处理设备，包括污泥浓缩排放管、与原水进水管连接的格栅、与所述格栅的出水端连接的提升泵、与所述提升泵的出水端连接的初沉池、与所述初沉池的出水端连接的曝气生物滤池、与所述曝气生物滤池的出水端连接的反应池和与所述反应池的出水端连接的二沉池，所述二沉池连接有出水管，所述初沉池、二沉池分别与所述污泥浓缩排放管连接，所述反应池、二沉池为一体化设置。
作为本发明的进一步改进，所述二沉池设置在所述反应池的底部。
作为本发明的进一步改进，所述反应池连接有混凝剂投加机构，所述反应池内设有搅拌机构，所述搅拌机构优选为机械搅拌机构或者空气搅拌机构。
作为本发明的进一步改进，所述初沉池为竖流式沉淀池，所述初沉池的底部设有储泥空间。
作为本发明的进一步改进，所述二沉池为竖流式沉淀池，所述二沉池的底部设有储泥空间。
作为本发明的进一步改进，所述二沉池、出水管之间连接有红外线消毒装置。
作为本发明的进一步改进，所述曝气生物滤池包括缺氧池和好氧池，所述缺氧池和好氧池间隔串联设置。
作为本发明的进一步改进，所述原水进水管、格栅之间连接有隔油沉砂池。
作为本发明的进一步改进，所述初沉池的顶部设有隔油单元。
作为本发明的进一步改进，所述格栅为细格栅，所述曝气生物滤池连接有反冲洗机构。
本发明的有益效果是：通过上述方案，可实现小型化设计，具有占地面积小、成本低、结构简单、耗水量较小的优点。
