申请日2016.01.22
公开(公告)日2016.06.15
IPC分类号G05B19/042
摘要
本实用新型公开了一种湿式除尘器水处理变频控制系统，主要包括DCS系统、现场工艺水泵、现场循环水泵、现场排水泵及现场流量计，还包括变频控制单元和除尘器灰尘浓度监测单元，所述现场工艺水泵、现场循环水泵及现场排水泵分别经过变频控制单元与DCS系统连接，除尘器灰尘浓度监测单元采集除尘现场灰尘浓度数据传送给DCS系统处理，同时多个现场流量计分别检测各水泵的流量信号输出给DCS系统处理，DCS系统输出控制信号给变频控制单元调节各水泵流量。本实用新型可方便的实现与DCS系统对接，并对湿式除尘器水处理系统现场水泵进行变速控制，为提高工艺水的利用率提供了一定的技术保证。
权利要求书
1.一种湿式除尘器水处理变频控制系统，主要包括DCS系统、现场工艺水泵、现场循环水泵、现场排水泵及现场流量计，其特征是：还包括变频控制单元和除尘器灰尘浓度监测单元，所述现场工艺水泵、现场循环水泵及现场排水泵分别经过变频控制单元与DCS系统连接，除尘器灰尘浓度监测单元采集除尘现场灰尘浓度数据传送给DCS系统处理，同时多个现场流量计分别检测各水泵的流量信号输出给DCS系统处理，DCS系统输出控制信号给变频控制单元调节各水泵流量。
2.根据权利要求1所述湿式除尘器水处理变频控制系统，其特在于：所述变频控制单元包括变频动力单元和变频控制反馈单元。
3.根据权利要求2所述湿式除尘器水处理变频控制系统，其特在于：变频动力单元包括变频电机动力回路和变频风扇动力回路;变频电机动力回路主要由进线总开关QF0和变频器VFD构成;变频风扇动力回路主要由变频电机风扇、微型断路器QF1、交流接触器KM1、热继电器FR1构成。
4.根据权利要求2所述湿式除尘器水处理变频控制系统，其特在于：变频控制反馈单元主要包含变频器启动停止回路、变频器手自动控制回路、变频器运行故障反馈回路、指示灯回路及变频转速设定反馈回路。
5.根据权利要求1、2、3或4所述湿式除尘器水处理变频控制系统，其特在于：所述变频控制单元分为三组，分别为工艺水泵变频单元、循环水泵变频单元和排水泵变频单元，它们的信号输出端分别与现场工艺水泵、现场循环水泵和现场排水泵连接，它们的控制端均与DCS系统连接。
6.根据权利要求5所述湿式除尘器水处理变频控制系统，其特在于：变频控制单元还包括变频器控制面板，变频器控制面板上设置运行、停止、故障指示灯、启停按钮、手自动二位旋钮开关。
说明书
湿式除尘器水处理变频控制系统
技术领域：
本实用新型提出一种湿式除尘器水处理变频控制系统。
背景技术：
湿式除尘器水处理系统一般由冲洗(工艺)水单元、循环水单元、排水单元、碱液单元等组成。
冲洗水由工艺水箱(工业水)经管道、工艺水泵至除尘器的水喷雾装置，正常运行时可自由流动至灰斗下部排水接收设备;循环水单元是指除尘器出口段灰斗下部排水接收设备，需采用水质较好或者相对较好的工艺水冲洗，冲洗后排水进入循环水箱重复利用，由循环水泵升压后用于烟气进口段除尘器的冲洗;排水单元为除尘器进口段灰斗下部排水接收设备，其冲洗水水质为循环水，由于其浓缩过程中水质易产生结垢腐蚀现象，需通过排水泵保持一定的排水量，从而维持循环水的稳定。
湿式除尘器在对烟气除尘的同时会增加废水排放，影响环境效益，根据现场水系统流量情况对工艺水泵、循环水泵及排水泵进行控制，提高冲洗(工艺)水的重复利用率是目前湿式除尘器水处理系统待解决的问题。
发明内容：
针对上述问题，本实用新型提出一种湿式除尘器水处理变频控制系统，本系统根据现场流量计在线监测情况，实现DCS系统对现场工艺水泵、循环水泵及排水泵的远程控制，为提高水处理系统工艺水重复利用率提供一定的技术保证。
本实用新型的具体技术方案如下：

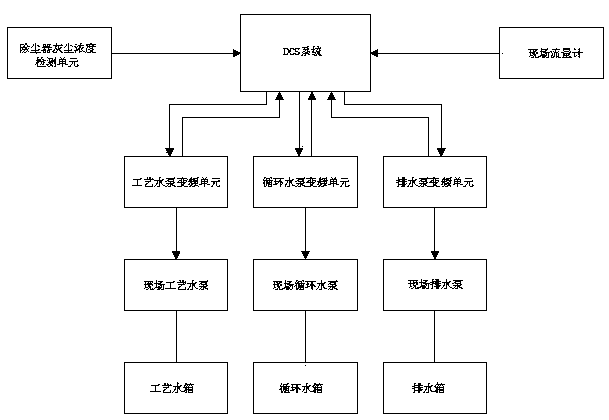

一种湿式除尘器水处理变频控制系统，主要包括DCS系统、现场工艺水泵、现场循环水泵、现场排水泵及现场流量计，还包括变频控制单元和除尘器灰尘浓度监测单元，所述现场工艺水泵、现场循环水泵及现场排水泵分别经过变频控制单元与DCS系统连接，除尘器灰尘浓度监测单元采集除尘现场灰尘浓度数据传送给DCS系统处理，同时多个现场流量计分别检测各水泵的流量信号输出给DCS系统处理，DCS系统输出控制信号给变频控制单元调节各水泵流量。
本实用新型的进一步设计在于：
变频控制单元包括变频动力单元和变频控制反馈单元，变频动力单元包括变频电机动力回路和变频风扇动力回路。变频电机动力回路主要由进线总开关QF0和变频器VFD构成;变频风扇动力回路主要由变频电机风扇、微型断路器QF1、交流接触器KM1、热继电器FR1构成。
变频器VFD经动力电缆连接至现场工艺水泵、现场循环水泵及现场排水泵，变频器控制反馈单元与DCS系统对接。
变频控制反馈单元主要包含变频器启动停止回路、变频器手自动控制回路、变频器运行故障反馈回路、指示灯回路及变频转速设定反馈回路。
变频控制单元分为三组，分别为工艺水泵变频单元、循环水泵变频单元和排水泵变频单元，它们的信号输出端分别与现场工艺水泵、现场循环水泵和现场排水泵连接，它们的控制端均与DCS系统连接。
变频控制单元还包括变频器控制面板，控制面板上设置运行、停止、故障指示灯及启停按钮、手自动二位旋钮开关，可实现变频电机DCS远程控制、就地手动启停、变频转速调节的功能。
现场流量计设置在现场工艺水泵、循环水泵、排水泵出口，对工业冲洗水量、循环水量、排水量进行实时在线监测。
本实用新型具有以下优点：
1、本实用新型提出一种湿式除尘器水处理变频控制系统，其中变频控制单元可实现对变频电机的就地启停功能，并通过变频器控制面板可实现就地转速调节;同时该系统与DCS系统直接对接，通过DCS系统可远程控制变频器运行并进行转速给定，减少了中间控制器环节，避免DCS系统与其他控制器整合所带来的不便，节约了上位机接口开发费用。
2、本实用新型实现了水泵电机的过载、过流和欠载基本保护，并可提供一些其它的辅助保护，如堵转、短路、电机缺相，实现了设备安全运行的预期目标。
3、本实用新型可根据现场流量计实时检测数据，对现场工艺水泵、循环水泵、排水泵进行实时监控，并根据除尘现场烟尘浓度情况，调整变频电机转速，从而提高工艺水重复利用率，使湿式除尘器能更广泛的在缺水地区电厂得到应用。
