申请日2016.01.19
公开(公告)日2016.09.07
IPC分类号C02F3/00
摘要
本实用新型公开一种污水处理生物反应器消泡装置，由生物反应器、引风机、消泡格网、收水器、废气管道组成，消泡格网设置在生物反应器顶部，收水器设置在消泡格网上部，废气管道与收水器顶部连通，引风机与废气管道连通，该装置运行费用低、安全、简单。
权利要求书
1.一种污水处理生物反应器消泡装置，由生物反应器、引风机、消泡格网、收水器、废气管道组成，其特征在于：消泡格网设置在生物反应器顶部，收水器设置在消泡格网上部，废气管道与收水器顶部连通，引风机与废气管道连通。
2.根据权利要求1所述的一种污水处理生物反应器消泡装置，其特征在于：所述的生物反应器设有进水口和出水口。
3.根据权利要求1所述的一种污水处理生物反应器消泡装置，其特征在于：所述的生物反应器进水口设置在生物反应器上部。
4.根据权利要求1所述的一种污水处理生物反应器消泡装置，其特征在于：所述的生物反应器出水口设置在生物反应器上部，低于生物反应器进水口位置。
5.根据权利要求1所述的一种污水处理生物反应器消泡装置，其特征在于：所述的消泡格网为PVC材料,格网间距为15×15mm～60×60mm。
6.根据权利要求1所述的一种污水处理生物反应器消泡装置，其特征在于：所述的消泡格网的格网间距为20×20mm～50×50mm。
说明书
一种污水处理生物反应器消泡装置
技术领域
本发明属于污水处理领域，特别涉及一种污水处理生物反应器消泡装置。
背景技术
污水处理场在污水处理过程中采用生物反应器，利用生物反应器中的微生物对污水中的污染物进行降解处理。这些反应器包括厌氧反应器、水解反应器、缺氧反应器、好氧反应器，可以是高的反应器，也可以是低的反应器;可以是方形的反应器，也可以是圆形的反应器;可以是混凝土结构反应器，也可以是钢结构反应器或其它材质反应器。在生物处理过程中，由于污水中含有发泡物质或微生物受到冲击，反应器的表面会形成大量的泡沫，严重时会溢出反应器，严重影响操作运行，造成操作环境的严重恶化，因此这些在反应器内产生的泡沫需要进行消泡处理，即将泡沫打碎，防止溢出。目前，消泡的方法主要是水力消泡，即沿着反应器的四周布设消泡水管道，通过喷洒水的方式将泡沫击碎;也有在生物反应器上部范围内淋水消泡，如中国专利201120371069.7。但是，这些方法都存在一些问题：沿着反应器的四周布置，只能对反应器四周进行消泡;全面积淋水消泡，消泡水需要消耗能量;反应器需要进行废气处理时，废气经过引风机引出，反应器中间大量的泡沫随着废气进入废气收集系统，影响废气处理系统的运行。所以，从反应器的开发利用角度和和节能减排的角度考虑，结合新型反应器的开发，开发新型、节能的消泡装置，成为污水处理场生物反应器消泡亟待解决的问题。
发明内容
针对现有技术处理过程中投资大、运行费用高、处理效果差的缺陷，本发明提供一种污水处理生物反应器消泡装置，降低投资和运行费用，提高处理效果差。
一种污水处理生物反应器消泡装置，由生物反应器、引风机、消泡格网、收水器、废气管道组成，其特征在于：消泡格网设置在生物反应器顶部，收水器设置在消泡格网上部，废气管道与收水器顶部连通，引风机与废气管道连通。
所述的一种污水处理生物反应器消泡装置，其特征在于：所述的生物反应器设有进水口和出水口。
所述的一种污水处理生物反应器消泡装置，其特征在于：所述的生物反应器进水口设置在生物反应器上部
所述的一种污水处理生物反应器消泡装置，其特征在于：所述的生物反应器出水口设置在生物反应器上部，低于生物反应器进水口位置。
所述的一种污水处理生物反应器消泡装置，其特征在于：所述的消泡格网为PVC材料,格网间距为15×15mm～60×60mm，优选为20×20mm～50×50mm。

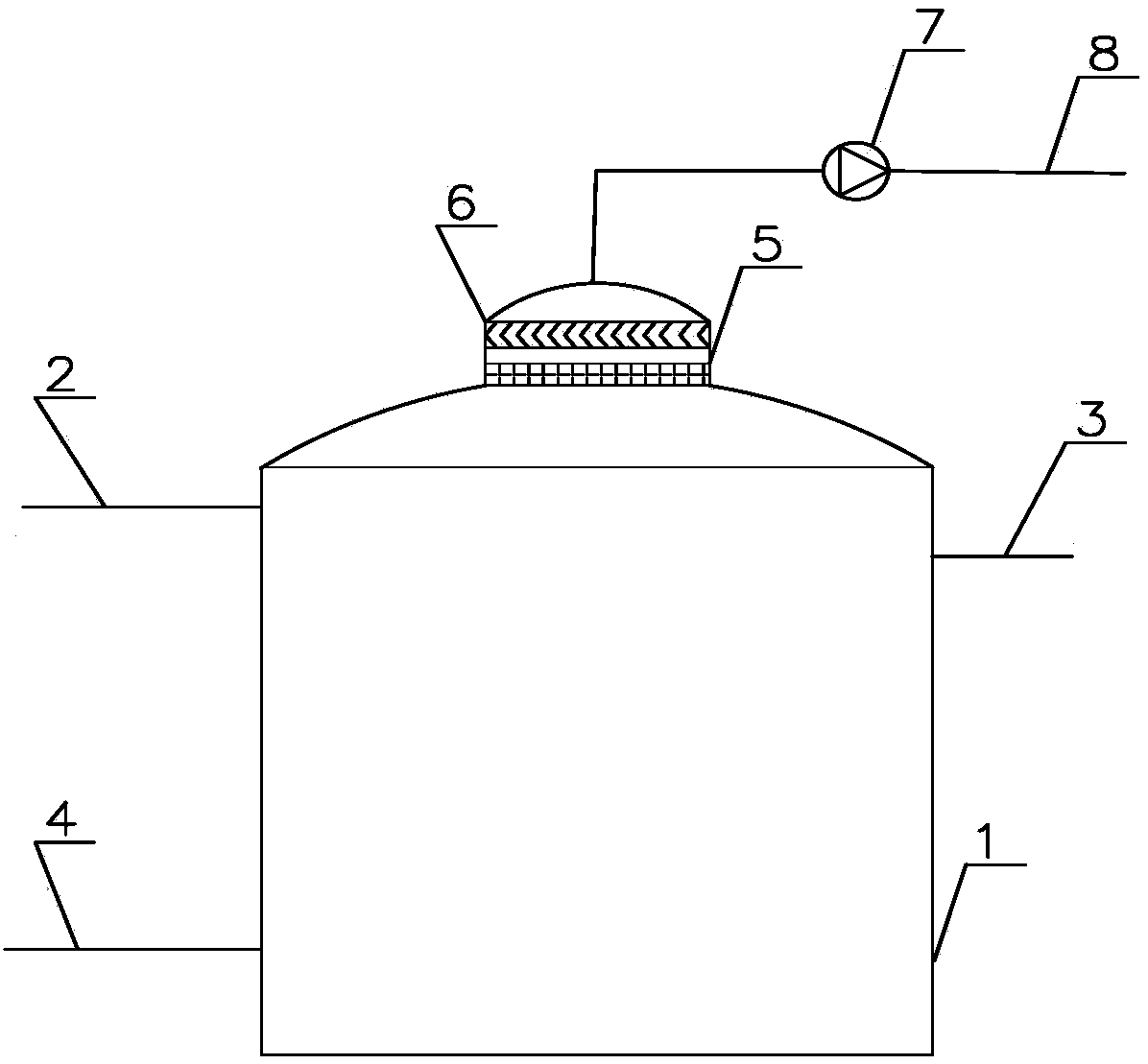

一种污水处理生物反应器消泡装置，废气携带的泡沫通过消泡格网5时破裂，产生的细小水滴在引风机7的作用下经过收水器6，细小水滴被截留后重力返回生物反应器1，废气在引风机7的作用下通过8排出生物反应器1，进入废气除臭装置处理。
有益效果
1、本发明的投资省
本发明在废气的出口设置消泡装置，无需消泡水和消泡水泵，泡沫在离开生物反应器时，进行消泡处理，并进行除水处理。
2、运行费用极低
本发明无动力设备运行，对于废气处理来讲引风机是必须的配置，消泡格网、收水器的阻力约1mm水柱，阻力很小，因此运行费用极低。
3、处理效果更彻底
泡沫随废气经过消泡格网时被破碎，再经过除水装置，废气中的水滴被去除，因此处理效果更彻底。
4、运行安全、管理简单
本发明没用运动部件，运行安全、管理简单。
