申请日2016.01.19
公开(公告)日2016.11.30
IPC分类号F23G7/00; C02F11/10; C02F11/18
摘要
一种油田污泥、工厂污泥和城市有害污泥热解装置，由回转炉体、进料机、出渣机、炉底燃烧室组成，回转炉体由一端的传动齿圈带动转动，有两个动静连接仓分别经密封装置连接在回转炉体两端，回转炉体内安装有物料输送刮板，物料输送刮板分两排对称均匀倾斜安装在一根固定轴上，固定轴两端固定在回转炉体两端的动静连接仓内侧端面上;进料机、出渣机分别连接在两端的动静连接仓上面和下面。本实用新型结构简单、能耗少，可连续化不间断对油泥、工业污泥及城市有害污泥进行无害化处理，处理后的土渣可无害化排放，不对环境造成二次污染;热解过程产生的燃油及有机质可循环利用，产生的废燃气可对装置提供加热能源，所以减少了生产过程中的能源投入。
权利要求书
1.一种油田污泥、工厂污泥和城市有害污泥热解装置，它由回转炉体、进料机、出渣机、炉底燃烧室组成，回转炉体由一端的传动齿圈带动转动，其特征在于：有两个动静连接仓分别经密封装置连接在回转炉体两端，回转炉体内安装有物料输送刮板，物料输送刮板分两排对称均匀倾斜安装在一根固定轴上，固定轴两端固定在回转炉体两端的动静连接仓内侧端面上;进料机、出渣机分别连接在两端的动静连接仓上面和下面。
2.根据权利要求1所述的油田污泥、工厂污泥和城市有害污泥热解装置，其特征在于：两端的动静连接仓下面安装有支撑微调弹簧，动静连接仓经支撑微调弹簧固定在基础上。
说明书
油田污泥、工厂污泥和城市有害污泥热解装置
技术领域
本实用新型涉及一种油田污泥、工厂污泥和城市有害污泥热解处理装置。
背景技术
油田钻井污泥及工业污泥和城市排污污泥，由于没有理想的设备和方法处理，长期大量堆积积累，无法无害化处理，已经对环境造成了长期二次污染。特别是油田钻井污泥已经对油田环境造成严重污染，虽然采用一些方法和设备进行处理，但由于大多处理效果不理想，甚至根本不能正常运行，油田污泥造成的环境污染仍然很严重。
发明内容
本实用新型要解决的技术问题是：提供一种用于油田污泥、工厂污泥和城市有害污泥热解装置，使含油污泥及含有害有机质的城市污泥得到无害化处理，最后做到无害化排放。

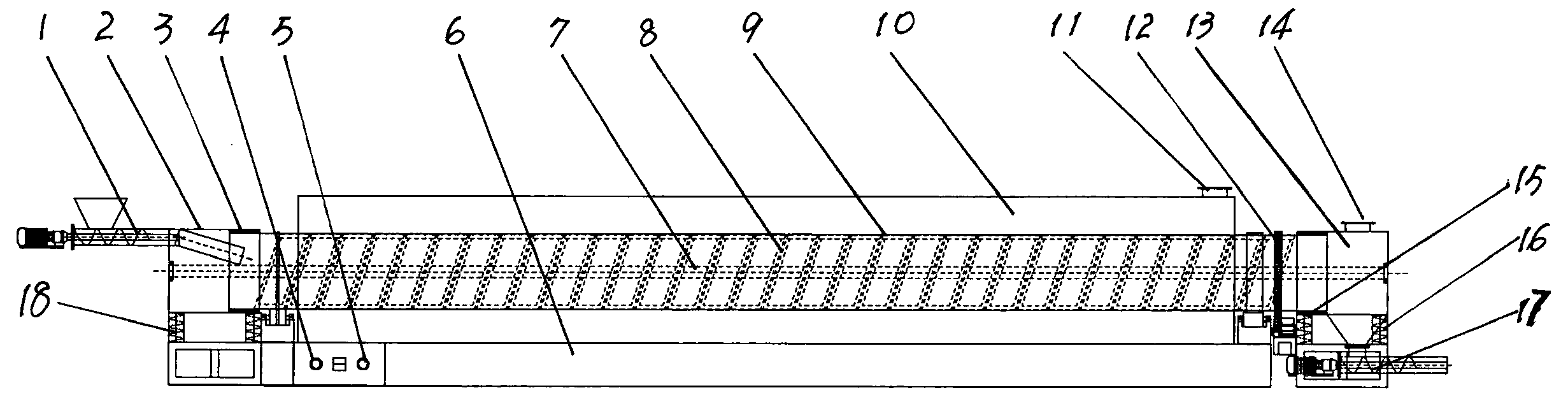

解决本实用新型问题所采取的技术方案是：它由回转炉体、进料机、出渣机、炉底燃烧室组成，回转炉体由一端的传动齿圈带动转动，有两个动静连接仓分别经密封装置连接在回转炉体两端，回转炉体内安装有物料输送刮板，物料输送刮板分两排对称均匀倾斜安装在一根固定轴上，固定轴两端固定在回转炉体两端的动静连接仓内侧端面上;进料机、出渣机分别连接在两端的动静连接仓上面和下面。
两端的动静连接仓下面安装有支撑微调弹簧，动静连接仓经支撑微调弹簧固定在基础上。
本实用新型的积极效果是：设备结构简单、能耗少，可连续化不间断对油泥、工业污泥及城市有害污泥进行无害化处理，处理后的土渣可无害化排放，不对环境造成二次污染;热解过程产生的燃油及有机质可循环利用，产生的废燃气可对装置提供加热能源，所以减少了生产过程中的能源投入。
