申请日2016.01.19
公开(公告)日2016.08.17
IPC分类号C02F9/08
摘要
本实用新型公开了一种光催化污水净化处理系统，包括初级过滤单元、二级过滤单元和光催化净化单元，每个单元分别设置有底部的进水口和顶部的出水口，污水入口通过水管经水泵连接至初级过滤单元底部的进水口，光催化净化单元顶部的出水口通过水管连接至净水出口，初级过滤单元内部填充石子和海沙的混合物，二级过滤单元内填充活性炭，光催化净化单元内壁上均匀分布设置有紫光灯，所述隔挡板表面上设置有光催化薄膜层，光催化净化单元的内壁由下到上设置的多层隔挡板组成，且每层隔挡板设置的出水口之间交错布置使未净化的水在净化单元里走的路程更长，可以增大水与光催化剂膜层的接触面积，从而使得净化效果更好。
权利要求书

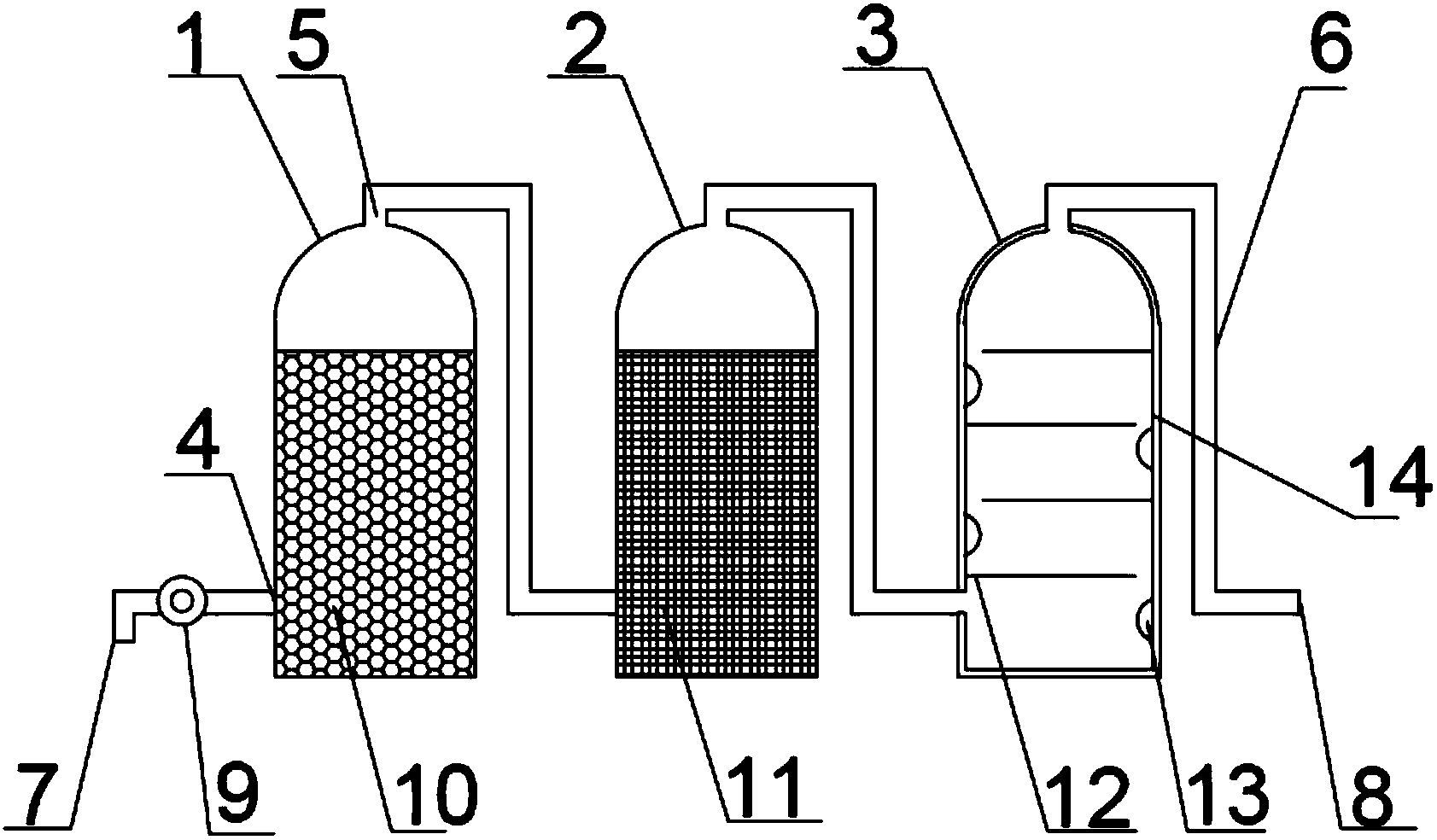

1.一种光催化污水净化处理系统，包括初级过滤单元(1)、二级过滤单元(2)和光催化净化单元(3)，每个单元分别设置有底部的进水口(4)和顶部的出水口(5)，污水入口(7)通过水管(6)经水泵(9)连接至初级过滤单元(1)底部的进水口(4)，光催化净化单元(3)顶部的出水口(5)通过水管(6)连接至净水出口(8)，初级过滤单元(1)内部填充石子和海沙的混合物(10)，二级过滤单元(2)内填充活性炭(11)，其特征在于：所述光催化净化单元(3)的内壁由下到上设置的多层隔挡板(12)组成，且每层隔挡板(12)设置的出水口之间交错布置，光催化净化单元(3)内壁上均匀分布设置有紫光灯(13)，所述隔挡板(12)表面上设置有光催化薄膜层。
2.根据权利要求1所述的一种光催化污水净化处理系统，其特征在于：所述隔挡板(12)表面上设置的光催化薄膜层为二氧化钛复合材料。
3.根据权利要求1所述的一种光催化污水净化处理系统，其特征在于：所述光催化净化单元(3)内壁上还覆有反光层(14)。
4.根据权利要求3所述的一种光催化污水净化处理系统，其特征在于：所述反光层(14)是铝镀层、银镀层或是反光贴膜。
说明书
一种光催化污水净化处理系统
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种利用光催化进行污水处理的系统。
背景技术
传统的污水处理方法存在成本高、效率低、二次污染等问题。研究表明，具有光催化性的半导体纳米级二氧化钛能够利用紫外线降解多种污染物，可将水中烃类、表面活性剂、有机染料、含氮有机物、有机磷杀虫剂、木材防腐剂等氧化分解，可用于污水处理。
采用粉体氧化钛进行污水处理时，存在粉体难回收、悬浮粉体影响光线透过率等问题;因此近年来多采用二氧化钛薄膜进行光催化，但又存在接触面积较小、催化效率低等问题。
实用新型内容
本实用新型的目的在于提供一种光催化污水净化处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种光催化污水净化处理系统，包括初级过滤单元、二级过滤单元和光催化净化单元，每个单元分别设置有底部的进水口和顶部的出水口，污水入口通过水管经水泵连接至初级过滤单元底部的进水口，光催化净化单元顶部的出水口通过水管连接至净水出口，初级过滤单元内部填充石子和海沙的混合物，二级过滤单元内填充活性炭，所述光催化净化单元的内壁由下到上设置的多层隔挡板组成，且每层隔挡板设置的出水口之间交错布置，光催化净化单元内壁上均匀分布设置 有紫光灯，所述隔挡板表面上设置有光催化薄膜层;
优选的，所述隔挡板表面上设置的光催化薄膜层为二氧化钛复合材料;
优选的，所述光催化净化单元内壁上还覆有反光层;
优选的，所述反光层是铝镀层、银镀层或是反光贴膜。
与现有技术相比，本实用新型的有益效果是：所述光催化净化单元的内壁由下到上设置的多层隔挡板组成，且每层隔挡板设置的出水口之间交错布置，使未净化的水在净化单元里走的路程更长，可以增大水与光催化剂膜层的接触面积，从而使得净化效果更好。
