申请日2016.01.19
公开(公告)日2016.07.13
IPC分类号C02F11/12; C02F11/02
摘要
本实用新型提供公开了一种垃圾污泥混合填埋气发电系统，包括合建的垃圾场和污水厂，将脱水污泥与垃圾混合之后送入填满坑填埋，填埋坑中产生的填埋气由抽气系统送入前处理设备对气体进行过滤净化，净化后的填埋气进入沼气微燃机中发电，微燃机排出的高温烟气再送入溴化锂机组用于生产热水。本实用新型的垃圾场和污水厂合建后，污水厂可以利用系统产生的热量对污泥脱水干燥，降低了处理和运输成本;同时填埋坑的渗滤液可以及时排入污水厂处理，防止环境污染。
权利要求书
1.一种垃圾污泥混合填埋气发电系统，其特征在于，包括合建的垃圾场和污水厂，将脱水污泥与垃圾混合之后送入填满坑填埋，填埋坑中产生的填埋气由抽气系统送入前处理设备对气体进行过滤净化，净化后的填埋气进入沼气微燃机中发电，微燃机排出的高温烟气再送入溴化锂机组用于生产热水。
2.根据权利要求1所述的一种垃圾污泥混合填埋气发电系统，其特征在于，所述污水厂的循环冷却水也同时作为冷却溴化锂机组的冷却水。
3.根据权利要求1或2所述的一种垃圾污泥混合填埋气发电系统，其特征在于，所述的溴化锂机组产生的热水一部分用于加热填埋物，剩下的热水进入污水厂干燥污泥。
说明书
一种垃圾污泥混合填埋气发电系统
技术领域
本实用新型涉及一种发电系统。
背景技术
随着经济的快速发展和城市化进程的加快，城市生产生活过程中产生的垃圾和污水处理厂产生的污泥量也日益增多，每年以约10%的速度迅猛增长，而生活垃圾和污泥的处理能力相对滞后，主要有填埋、焚烧、堆肥3种处理技术。目前，垃圾和污泥混合填埋的处理方式还存在一定问题。国家规定与垃圾混合填埋的污泥必须经过脱水处理使含水率降低到60%，因此，一般在污水厂对污泥进行脱水处理。将经过脱水处理的污泥运输至垃圾填埋坑，但是目前关于污泥的价格没有明确规定，而污泥脱水、运输成本较大，所以很多污水厂污泥脱水率不合格或者不愿意与垃圾混合填埋;同时存在填埋坑的渗滤液没有得到妥善处理，对环境造成一定污染等问题。
实用新型内容
本实用新型的目的是提供一种垃圾污泥混合填埋气发电系统，提出将污水厂和垃圾站合建，将生活垃圾和污泥混合产生沼气后进行热电联产，可以有效处理生活垃圾和污泥，减少环境污染。
本实用新型提供的技术方案是：

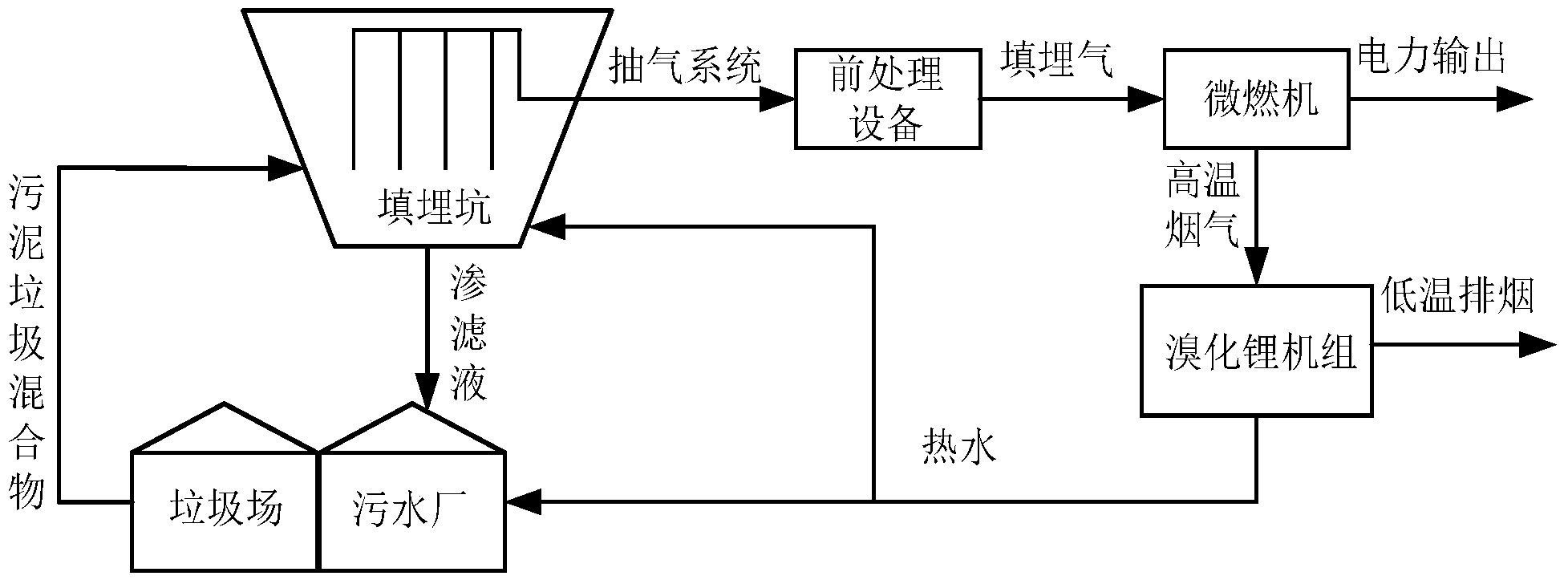

一种垃圾污泥混合填埋气发电系统，包括合建的垃圾场和污水厂，将脱水污泥与垃圾混合之后送入填满坑填埋，填埋坑中产生的填埋气由抽气系统送入前处理设备对气体进行过滤净化，净化后的填埋气进入沼气微燃机中发电，微燃机排出的高温烟气再送入溴化锂机组用于生产热水。
所述污水厂的循环冷却水也同时作为冷却溴化锂机组的冷却水。
所述的溴化锂机组产生的热水一部分用于加热填埋物，剩下的热水进入污水厂干燥污泥。
本实用新型有益效果：
(1)垃圾场和污水厂合建后，污水厂可以利用系统产生的热量对污泥脱水干燥，降低了处理和运输成本;同时填埋坑的渗滤液可以及时排入污水厂处理，防止环境污染。
(2)将脱水污泥与垃圾混合之后填埋，起到了接种微生物的作用，可以加快填埋坑中混合物中有机物的降解与填埋气的产生。
(3)发电系统充分利用了烟气余热，产生的热水可以用于保持填埋坑的温度，加速填埋气的产生。
(4)由于填埋气产生量小，很多利用填埋气发电的系统都无法回收发电系统的投资，利用本发电系统可以增加填埋气产量，减少运行成本，缩短回收年限。
