申请日2016.02.01
公开(公告)日2016.06.22
IPC分类号C02F11/00; C02F11/04; C02F9/14
摘要
本实用新型公开了一种一体化水处理玻璃钢化粪池，包括罐体，罐体中从左到右依次设有第一处理室、第二处理室、混合反应室、沉淀过滤室、消毒杀菌室和水储存室，第一处理室上端一侧设有进料口，第一处理室底部设有填料，第二处理室中设有膜生物反应器，所述第二处理室和混合反应室通过隔板孔连接，在混合反应室一侧的隔板孔位置设有混凝剂挡板，混合反应室下端通过通孔与沉淀过滤室连通，沉淀过滤室上部设有过滤装置，所述过滤室通过出水口与消毒杀菌室连接，消毒杀菌室上端设有消毒喷头，消毒杀菌室与水储存室连接，本实用新型结构新颖，化粪效率高，对化粪池中的污水也能进行较好的处理。

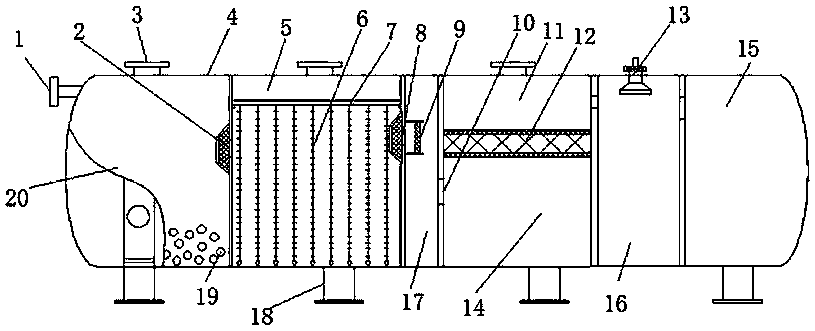

摘要附图
权利要求书
1.一种一体化水处理玻璃钢化粪池，包括罐体，其特征在于，所述罐体中从左到右依次设有第一处理室、第二处理室、混合反应室、沉淀过滤室、消毒杀菌室和水储存室，所述第一处理室上端一侧设有进料口，第一处理室底部设有填料，所述第二处理室中设有膜生物反应器，所述第二处理室和混合反应室通过隔板孔连接，在混合反应室一侧的隔板孔位置设有混凝剂挡板，所述混合反应室下端通过通孔与沉淀过滤室连通，所述沉淀过滤室包括沉淀室和过滤室，所述沉淀过滤室上部设有过滤装置，所述过滤装置把沉淀过滤室分成上部的过滤室和下部的沉淀室，所述过滤室通过出水口与消毒杀菌室连接，所述消毒杀菌室上端设有消毒喷头，所述消毒杀菌室与水储存室连接。
2.根据权利要求1所述的一体化水处理玻璃钢化粪池，其特征在于，所述第一处理室和第二处理室上端设有查看清污口，所述第一处理室和第二处理室通过隔板孔连接。
3.根据权利要求1所述的一体化水处理玻璃钢化粪池，其特征在于，所述膜生物反应器由多层中空纤维膜组成。
4.根据权利要求1所述的一体化水处理玻璃钢化粪池，其特征在于，所述混凝剂挡板上设有混凝剂。
5.根据权利要求1所述的一体化水处理玻璃钢化粪池，其特征在于，所述罐体下端设有支脚。
说明书
一种一体化水处理玻璃钢化粪池
技术领域
本实用新型涉及一种环保设备，具体是一种一体化水处理玻璃钢化粪池。
背景技术
化粪池是处理粪便并加以过滤沉淀的设备。其原理是固化物在池底分解，上层的水化物体，进入管道流走，防止了管道堵塞，给固化物体(粪便等垃圾)有充足的时间水解。化粪池指的是将生活污水分格沉淀，及对污泥进行厌氧消化的小型处理构筑物。
传统化粪池的应用已经有一百多年历史，技术路线是污水和污泥接触的模式，沉积的污泥消化降解产生沼气、二氧化碳、硫化氢等消化气，消化气的上浮作用对污泥产生扰动，消化气对污泥的扰动作用能够让污泥与生物菌群的混合更充分，有助于消化降解。但底部污泥随消化气上升，气泡逸出后，污泥又重新向下沉淀，这些上升和沉淀的污泥又重新污染污水。
目前，化粪池种类很多，但是大多数的化粪池之中的处理之后的水还是污水，有些处理较好的也是中水而已，还需要进行二次处理，费时费力，处理效果差。
实用新型内容
本实用新型的目的在于提供一种一体化水处理玻璃钢化粪池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种一体化水处理玻璃钢化粪池，包括罐体，所述罐体中从左到右依次设有第一处理室、第二处理室、混合反应室、沉淀过滤室、消毒杀菌室和水储存室，所述第一处理室上端一侧设有进料口，第一处理室底部设有填料，所述第二处理室中设有膜生物反应器，所述第二处理室和混合反应室通过隔板孔连接，在混合反应室一侧的隔板孔位置设有混凝剂挡板，所述混合反应室下端通过通孔与沉淀过滤室连通，所述沉淀过滤室包括沉淀室和过滤室，所述沉淀过滤室上部设有过滤装置，所述过滤装置把沉淀过滤室分成上部的过滤室和下部的沉淀室，所述过滤室通过出水口与消毒杀菌室连接，所述消毒杀菌室上端设有消毒喷头，所述消毒杀菌室与水储存室连接。
作为本实用新型进一步的方案：所述第一处理室和第二处理室上端设有查看清污口，所述第一处理室和第二处理室通过隔板孔连接。
作为本实用新型进一步的方案：所述膜生物反应器由多层中空纤维膜组成。
作为本实用新型进一步的方案：所述混凝剂挡板上设有混凝剂。
作为本实用新型进一步的方案：所述罐体下端设有支脚。
与现有技术相比，本实用新型的有益效果是：本实用新型结构新颖，化粪效率高，对化粪池中的污水也能进行较好的处理。
