申请日2016.02.01
公开(公告)日2016.06.22
IPC分类号E21B43/16
摘要
本实用新型公开了一种注水残渣污泥回注处理设备，包括蓄水池、振动筛选机、研磨机和搅拌池，蓄水池的一侧设置有第一水泵，蓄水池的另一侧设置有第一泥浆泵，并且第一泥浆泵通过连接管与振动筛选机的入料口固定相连，振动筛选机通过其底部设有的漏斗与研磨机固定相连，研磨机通过其一侧设有的出料管与搅拌池固定相连，搅拌池的一侧设置有搅拌装置，并且搅拌池的另一侧设置有第二水泵，搅拌池的底部通过连接管固定连接有第二泥浆泵。该注水残渣污泥回注处理设备，对残渣污泥分选、研磨、配浆和回注的处理过程简单，便于操作，且不造成新的环境污染，实现了污泥环保处理，达到了污泥处理的彻底减量化和无害化的目的。

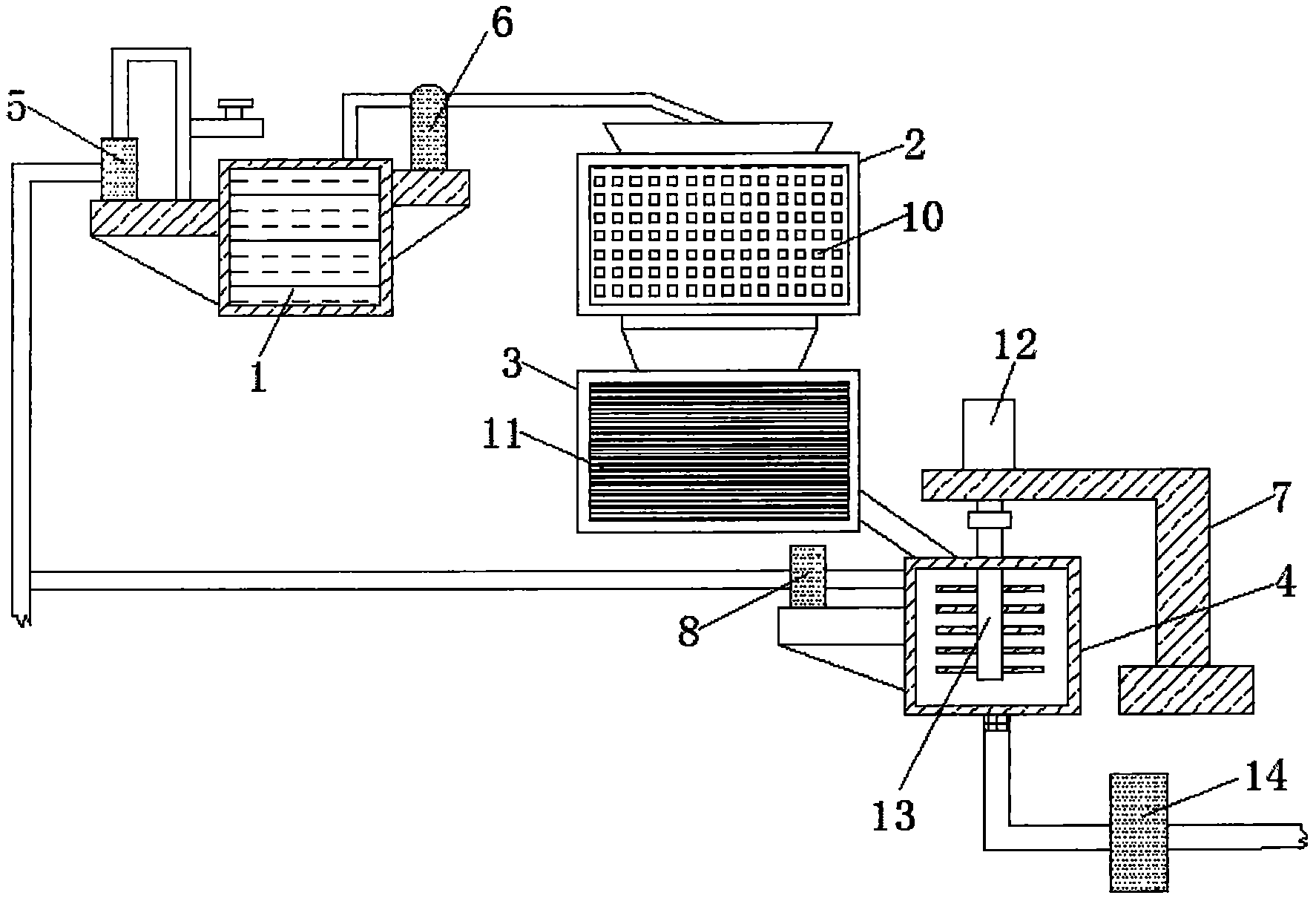

摘要附图
权利要求书
1.一种注水残渣污泥回注处理设备，包括蓄水池(1)、振动筛选机(2)、研磨机(3)和搅拌池(4)，其特征在于：所述蓄水池(1)的一侧设置有第一水泵(5)，所述蓄水池(1)的另一侧设置有第一泥浆泵(6)，并且第一泥浆泵(6)通过连接管与振动筛选机(2)的入料口固定相连，所述振动筛选机(2)通过其底部设有的漏斗与研磨机(3)固定相连，所述研磨机(3)通过其一侧设有的出料管与搅拌池(4)固定相连，所述搅拌池(4)的一侧设置有搅拌装置(7)，并且搅拌池(4)的另一侧设置有第二水泵(8)，所述搅拌池(4)的底部通过连接管固定连接有第二泥浆泵(14)。
2.根据权利要求1所述的一种注水残渣污泥回注处理设备，其特征在于：所述蓄水池(1)的两侧面均设置有第一支撑板，第一水泵(5)和第一泥浆泵(6)均固定安装在第一支撑板上，第二水泵(8)固定安装在搅拌池(4)一侧面设有的第二支撑板上。
3.根据权利要求1所述的一种注水残渣污泥回注处理设备，其特征在于：所述第一水泵(5)的一侧面通过连接管固定连接出水管，出水管上设置有阀门，并且出水管的出口端位于蓄水池(1)的正上方。
4.根据权利要求1所述的一种注水残渣污泥回注处理设备，其特征在于：所述振动筛选机(2)的内部设置有等距离排列的筛网(10)，研磨机(3)的内部设置有等距离排列的磨盘(11)。
5.根据权利要求1所述的一种注水残渣污泥回注处理设备，其特征在于：所述搅拌装置(7)包括底座，底座的顶部固定连接有支撑板，支撑板的顶端固定连接有横板，横板上固定连接有驱动电机(12)，驱动电机(12)上转轴的输出端通过联轴器固定连接有搅拌轴(13)，搅拌轴(13)上设置有等距离排列的搅拌桨，并且搅拌轴(13)延伸至搅拌池(4)的内部。
说明书
一种注水残渣污泥回注处理设备
技术领域
本实用新型涉及污泥回注技术领域，具体为一种注水残渣污泥回注处理设备。
背景技术
在石油生产的过程中，其中污水处理站每天处理采油污水近20000m3，产生高浓度含泥20-30%的污泥近350方，近年来，通过污泥回注、调剖，大部分污泥都被环保处理完。但是对于污泥池底部大粒径高浓度稠泥和固结的干污泥，直接污泥回注存在一定的工艺难度。
目前，环境中堆放的残渣泥约5000方，由于这种污泥工业用途不大，没有合适的用途消耗，只能临时堆放，而且越积越多，占用大量的环境空间。这样的污泥中含有一定量的原油、石灰泥、重金属离子等有害成份。随着日积月累的风化、雨淋冲刷，会对周围环境和地下水源造成一定影响，对环境造成污染，为实现绿色可持续发展要求，减少环境污染隐患，必须对污泥进行环保处理。为此，我们提出一种注水残渣污泥回注处理设备。
实用新型内容
本实用新型的目的在于提供一种注水残渣污泥回注处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种注水残渣污泥回注处理设备，包括蓄水池、振动筛选机、研磨机和搅拌池，所述蓄水池的一侧设置有第一水泵，所述蓄水池的另一侧设置有第一泥浆泵，并且第一泥浆泵通过连接管与振动筛选机的入料口固定相连，所述振动筛选机通过其底部设有的漏斗与研磨机固定相连，所述研磨机通过其一侧设有的出料管与搅拌池固定相连，所述搅拌池的一侧设置有搅拌装置，并且搅拌池的另一侧设置有第二水泵，所述搅拌池的底部通过连接管固定连接有第二泥浆泵。
优选的，所述蓄水池的两侧面均设置有第一支撑板，第一水泵和第一泥浆泵均固定安装在第一支撑板上，第二水泵固定安装在搅拌池一侧面设有的第二支撑板上。
优选的，所述第一水泵的一侧面通过连接管固定连接出水管，出水管上设置有阀门，并且出水管的出口端位于蓄水池的正上方。
优选的，所述振动筛选机的内部设置有等距离排列的筛网，研磨机的内部设置有等距离排列的磨盘。
优选的，所述搅拌装置包括底座，底座的顶部固定连接有支撑板，支撑板的顶端固定连接有横板，横板上固定连接有驱动电机，驱动电机上转轴的输出端通过联轴器固定连接有搅拌轴，搅拌轴上设置有等距离排列的搅拌桨，并且搅拌轴延伸至搅拌池的内部。
与现有技术相比，本实用新型具的有益效果是：该注水残渣污泥回注处理设备，通过第一水泵抽水至蓄水池中，使得蓄水池内的残渣泥呈泥浆状，再通过第一泥浆泵将蓄水池中的残渣泥送至振动筛选机内，通过振动筛选机对残渣泥进行初步分选，振动筛选机通过底部的漏斗将初步分选获得残渣颗粒送至研磨机内研磨成干污泥，研磨机通过出料管将干污泥送至搅拌池内，第二水泵往搅拌池内送水，通过搅拌装置将搅拌池内的干污泥配合水搅拌制成污泥浆，最后通过第二泥浆泵和输送管，将污泥浆输送到井场并回注至油井中，该设备对残渣污泥分选、研磨、配浆和回注的处理过程简单，便于操作，且不造成新的环境污染，实现了污泥环保处理，达到了污泥处理的彻底减量化和无害化的目的。
