申请日2016.02.29
公开(公告)日2016.05.11
IPC分类号C02F9/14
摘要
本发明公开了一种新型地埋一体化污水净化处理装置，包括机械格栅、调节池、缺氧池、三级生化池、斜板沉淀池和光电催化池，主要是通过物理法、传统AO工艺以及纳米材料和光电催化技术，用于除去水中的有机污染物、氨氮、磷等。本发明地埋一体化污水净化处理装置，可以高效的对污水进行净化处理，结构简单，造价低，且不占用土地，将纳米材料和光电催化技术引入传统的一体化污水净化装置中，有广泛的推广应用前景。
权利要求书

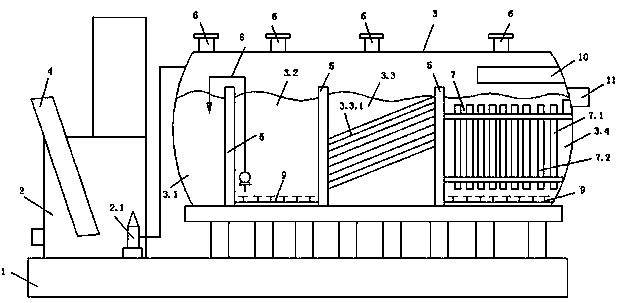

1.一种新型地埋一体化污水净化处理装置，其特征在于包括底部基座、固定于基座上的调节池以及一体化玻璃钢净化罐，所述调节池内入口处设置有机械格栅，调节池底部设置有提升泵，提升泵通过管道连接一体化玻璃钢净化罐，所述玻璃钢净化罐包括卧式罐体，罐体内并列间隔设置有3块分隔板将罐体分隔成缺氧池、三级生化池、斜板沉淀池和光电催化池，缺氧池、三级生化池、斜板沉淀池和光电催化池上方罐体上均开设有人孔，所述光电催化池内设置有电催化装置，所述电催化装置包括纳米二氧化钛薄膜电极做的阳极以及对应的钛板做的阴极。
2.根据权利要求1所述的一种新型地埋一体化污水净化处理装置，其特征在于三级生化池底部设置有回流管道连接缺氧池。
3.根据权利要求1所述的一种新型地埋一体化污水净化处理装置，其特征在于三级生化池与光电催化池底部设置有曝气加压管线。
4.根据权利要求1所述的一种新型地埋一体化污水净化处理装置，其特征在于光电催化池上方设置有紫外线光源。
5.根据权利要求1所述的一种新型地埋一体化污水净化处理装置，其特征在于光电催化池内设置有偏压增加装置，偏压增加装置连接电催化装置。
说明书
一种新型的地埋一体化污水净化装置
技术领域
本发明涉及污水净化装置，特别是涉及地埋一体化污水净化处理装置。
背景技术
我公司是中国石油东部管道有限公司的水处理设备供应商。我公司提供天然气输送管道沿线各加压站、分输站、储气站、清管站等各中转站的生活饮用水和生活污水处理等水处理环保设备，在多年的实际工作实践中，发现中石油输气管道沿线各站有一部分地处非常偏僻，很多处于沙漠深处和大山深处或人烟稀少的地方，交通运输条件很差，运输各种工业材料成本很高，很困难。
原有生活污水处理装置分为几个部分，分别为格栅、调节池、厌氧池、三级好氧池、二沉池、光电催化池等。这几部分为各自独立单元，以前都是分开生产制造，分开组装，制造成本、安装成本均较高。以前消毒池均采用人工投加氯片的方式进行消毒，因水质、水量的不同，氯片的消耗速度也不同，人工投加耗时耗力。并且，新环保法实施后，对出水水质有了更高的要求。
发明内容
本发明针对现有技术的不足，提供了一种一体化可方便运输，制作安装成本低，使用寿命长的新型地埋一体化污水净化处理装置。
为实现本发明目的，提供了以下技术方案：一种新型地埋一体化污水净化处理装置，其特征在于包括底部基座、固定于基座上的调节池以及一体化玻璃钢净化罐，所述调节池内入口处设置有机械格栅，调节池底部设置有提升泵，提升泵通过管道连接一体化玻璃钢净化罐，所述玻璃钢净化罐包括卧式罐体，罐体内并列间隔设置有3块分隔板将罐体分隔成缺氧池、三级生化池、斜板沉淀池和光电催化池，缺氧池、三级生化池、斜板沉淀池和光电催化池上方罐体上均开设有人孔，所述光电催化池内设置有电催化装置，所述电催化装置包括纳米二氧化钛薄膜电极做的阳极以及对应的钛板做的阴极。每个池上端设置人孔，用于设备的维护和保养。
纳米二氧化钛薄膜电极为氮、铂共掺杂的二氧化钛薄膜电极。斜板沉淀池主要用于沉淀前面三级生化池为沉淀的悬浮物以及由于曝气带入的污泥，防止其进入后面的光电催化池。
作为优选，三级生化池底部设置有回流管道连接缺氧池。三级生化池与缺氧池之间设置有污泥回流，以提高污水净化效率。
作为优选，三级生化池与光电催化池底部设置有曝气加压管线。
作为优选，光电催化池上方设置有紫外线光源。紫外光源也能杀死污水中的病源微生物，进一步提高出水水质。
作为优选，光电催化池内设置有偏压增加装置，偏压增加装置连接电催化装置。
薄膜电极光电催化需要的外加偏压较小，适当增加偏压可提高光电催化效果。
工作原理：机械格栅用于去除大的悬浮物和漂浮物;调节池用于水质、水量调节;缺氧池和三级生化池采用传统的AO工艺，通过生物法除去水的有机污染物、氨氮、磷等;斜板沉淀池用于沉淀前面生化池少量未沉淀的悬浮物和前面因曝气带入的污泥;光电催化池则用于杀死水中病源微生物，以及通过二氧化钛薄膜电极的光电催化作用对污水进行深度处理，优化出水水质。
本发明有益效果：本发明装置与现有技术相比：
1.格栅位于调节池进水口，有效的节约了空间
2.缺氧池跟三级生化池之间设置了污泥回流，提高了生物法的处理效率。二氧化钛薄膜电极有很高的氧化还原电位，能充分的利用光能，在低电场的情况下通过催化氧化作用净化污水，同时紫外线也能起到消毒杀菌的作用。且薄膜电极使用寿命很长，可以长期利用。
3.本发明通过将纳米材料和光电催化技术引入传统的一体化污水净化装置中，取代传统的消毒池。采用氮、铂共掺杂的纳米二氧化钛薄膜电极做阳极，钛板做阴极，在外加定额偏压的作用下，吸收光能，对污水进行深度处理
4.本发明通过底部产生的超强微气泡，水流激烈可以保持较高的DO值，即使处理量大负荷高也不会受影响。
5.本发明采用纳米二氧化钛薄膜电极，此电极可重复使用，大大提高了其使用寿命。
6.本发明所述缺氧池、三级生化池、斜板沉淀池、光电催化池之间通过隔板隔离为一体化成型。
7.斜板沉淀池能够沉淀前面三级生化池为沉淀的悬浮物以及由于曝气带入的污泥，防止其进入后面的光电催化池，影响光电催化效果。
8.本发明后期清理维护安全方便，每个单元顶部均设置有人孔，能针对具体问题，对某个单元进行维护。
9.本发明投用安装方便，无需繁杂的安装流程。
