申请日2017.03.03
公开(公告)日2017.09.22
IPC分类号C02F9/04; C02F101/12; C02F101/10; C02F103/10
摘要
一种矿井废水处理及回用系统，包括涌水储罐，涌水储罐通过管道、阀门和泵将矿井废水依次输送至絮凝槽、斜板沉淀池、中间水池、多介质过滤器、保安过滤器Ⅰ和反渗透装置Ⅰ进行处理，反渗透装置Ⅰ连接着清水池。本实用新型的有益效果：(1)该设备具有耐高温、耐微生物侵蚀、机械强度高、孔径分布稳定等突出优点，可在苛刻的条件下进行长期稳定的分离操作;(2)该设备占地面积小、基建投资省、运行可靠、管理简单、过滤精度高、处理通量大;(3)设备一次性投资少，运行费用低;(4)设备简单，操作、运行、维护方便;(5)采用该工艺处理煤矿污水，出水水质稳定良好，优于一般传统处理工艺。
权利要求书

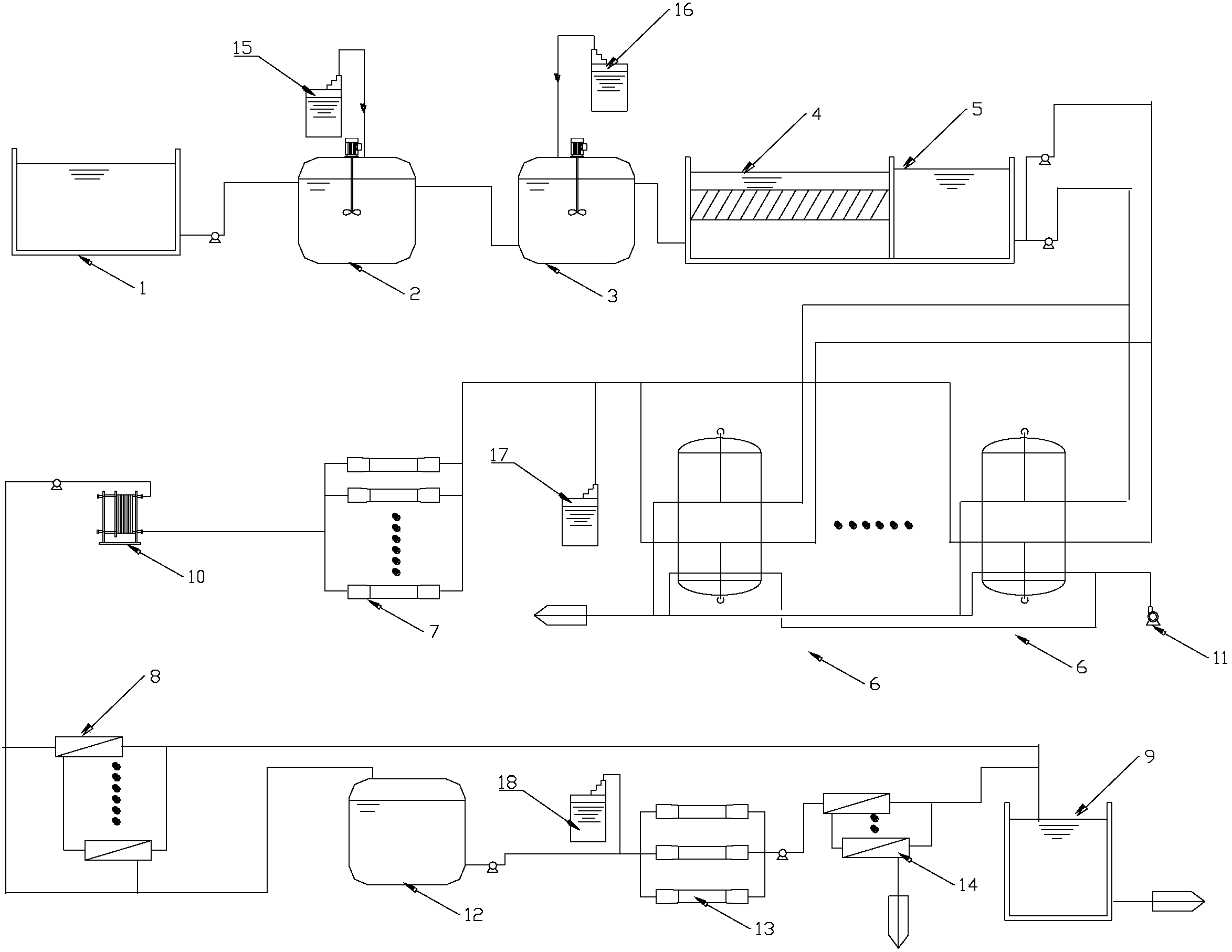

1.一种矿井废水处理及回用系统，包括涌水储罐，其特征在于：所述涌水储罐通过管道、阀门和泵将矿井废水依次输送至絮凝槽、斜板沉淀池、中间水池、多介质过滤器、保安过滤器Ⅰ和反渗透装置Ⅰ进行处理，反渗透装置Ⅰ连接着清水池。
2.根据权利要求1所述的矿井废水处理及回用系统，其特征在于：所述涌水储罐和絮凝槽之间设有除硬度反应槽，除硬度反应槽连接有碱液储罐。
3.根据权利要求1或2所述的矿井废水处理及回用系统，其特征在于：所述絮凝槽连接有絮凝剂储罐。
4.根据权利要求1所述的矿井废水处理及回用系统，其特征在于：在多介质过滤器和保安过滤器Ⅰ之间设有还原剂储罐。
5.根据权利要求1所述的矿井废水处理及回用系统，其特征在于：所述保安过滤器Ⅰ与反渗透装置Ⅰ之间设有换热器。
6.根据权利要求1、4或5所述的矿井废水处理及回用系统，其特征在于：所述保安过滤器Ⅰ的数量为5-10台。
7.根据权利要求1或4所述的矿井废水处理及回用系统，其特征在于：所述多介质过滤器的数量为3-7台，每个多介质过滤器的底部连接有空压机。
8.根据权利要求1或5所述的矿井废水处理及回用系统，其特征在于：所述反渗透装置Ⅰ还连接着反渗透浓水箱，反渗透浓水箱里的浓水通过管道、阀门和泵将矿井废水依次输送到保安过滤器Ⅱ、反渗透装置Ⅱ、清水池进行再处理。
9.根据权利要求8所述的矿井废水处理及回用系统，其特征在于：所述反渗透浓水箱与保安过滤器Ⅱ之间设有阻垢剂储罐。
说明书
一种矿井废水处理及回用系统
技术领域
本实用新型涉及一种矿井废水处理及回用系统，属于废水再利用设备技术领域。
背景技术
我国是煤炭为主要能源结构的国家，煤炭在开采过程中产生大量废水，其中包括煤炭开采过程中地下地质性涌水。涌水是一种煤矿特色的污染源，同时又是一种宝贵的水资源。
煤矿本身是用水大户，不仅在生产、供暖、消防、洗浴、洗煤、焦化等方面大量使用，而且是排水大户。在外购水价不断上涨和排污量不断提高的情况下，用水成本将会成倍的提高，会给企业造成巨大的经济负担。如果使用市政供水系统，不仅增加供水量，还大量浪费资源。如果能利用煤矿矿井涌水提供必需的水定能节省大量的水。但是由于涌水水质状况较差，对产品和设备造成一定程度的影响，不经处理无法使用。因此，建立矿井采出水中水回用系统，不仅开辟了第二水源，降低新鲜水取用量，减少了污水的排放量，减轻受纳水体的污染，也减少了治理环境污染的投资，为企业创造了经济效益，还能解决部分职工就业问题，同时具有深远的社会效益，是一举多赢之举。
所以，矿井采出水污水回用既节约了水资源，也消除了环境污染，具有多重效益。矿井采出水中水回用可实现污水资源化，是目前解决煤矿节水治污两大问题最有效的途径。通过对涌水的处理实验，处理后的涌水能够达到生活饮用水的标准。
实用新型内容
本实用新型针对现在存在的矿井废水问题，采用混凝-沉淀-过滤的处理设备，具体提供一种矿井废水处理及回用系统。
本实用新型解决上述技术问题的技术方案如下：一种矿井废水处理及回用系统，包括涌水储罐，所述涌水储罐通过管道、阀门和泵将矿井废水依次输送至絮凝槽、斜板沉淀池、中间水池、多介质过滤器、保安过滤器Ⅰ和反渗透装置Ⅰ进行处理，反渗透装置Ⅰ连接着清水池。
作为本方案的进一步改进，所述涌水储罐和絮凝槽之间设有除硬度反应槽，除硬度反应槽连接有碱液储罐，碱液储罐中的碱液加入除硬度反应槽以降低污水的硬度。
进一步，所述絮凝槽连接有絮凝剂储罐，絮凝剂加入絮凝槽发生絮凝作用以除去污水中的杂质和污染物。
进一步，在多介质过滤器和保安过滤器Ⅰ之间设有还原剂储罐，加入还原剂是为了还原水中的余氯，防止余氯对反渗透膜的伤害，使余氯指标能够符合反渗透膜的进水要求。
进一步，所述保安过滤器Ⅰ与反渗透装置Ⅰ之间设有换热器。
进一步，所述保安过滤器Ⅰ的数量为5-10台。
进一步，所述多介质过滤器的数量为3-7台，每个多介质过滤器的底部连接有空压机。
上述技术方案完成了处理涌水得到可饮用水的全过程，作为本方案的进一步改进，经反渗透装置Ⅰ处理得到的浓水继续进行处理，所述反渗透装置Ⅰ连接着反渗透浓水箱，反渗透浓水箱里的浓水通过管道、阀门和泵将矿井废水依次输送到保安过滤器Ⅱ、反渗透装置Ⅱ、清水池进行再处理。
进一步，所述反渗透浓水箱与保安过滤器Ⅱ之间设有阻垢剂储罐，阻垢剂储罐中的阻垢剂能分散水中的难溶性无机盐、阻止或干扰难溶性无机盐在金属表面的沉淀、结垢功能，即防止反渗透浓水端，出现碳酸钙、碳酸镁、硫酸镁、硫酸钙、硫酸钡、硫酸锶、二氧化硅的化学性结垢而导致损坏膜元件的性能。
本实用新型的有益效果是：(1)该设备具有耐高温、耐微生物侵蚀、机械强度高、孔径分布稳定等突出优点，可在苛刻的条件下进行长期稳定的分离操作;(2)该设备占地面积小、基建投资省、运行可靠、管理简单、过滤精度高、处理通量大;(3)设备一次性投资少，运行费用低;(4)设备简单，操作、运行、维护方便;(5)采用该工艺处理煤矿污水，出水水质稳定良好，优于一般传统处理工艺。
