申请日2017.03.03
公开(公告)日2017.09.19
IPC分类号G01N1/14
摘要
本实用新型公开了一种污水采样器，包括抽筒、活塞以及与所述活塞依次连接的连杆和手柄，所述抽筒的侧壁设有若干数字滚轮，所述抽筒的底面中部设有进水口和进水阀，其底面边缘处设有出水口和出水阀。本实用新型的污水采样器，易于携带及保存，采样过程简单，取样过程方便，有效解决了取样过程中气味过大，易弄脏手等问题，数字滚轮可清楚记录储存水样的采样日期，采用抽水的方式可以定量采集水样，由于没有电力驱动装置，其结构简单且成本低，并可循环多次使用。
权利要求书

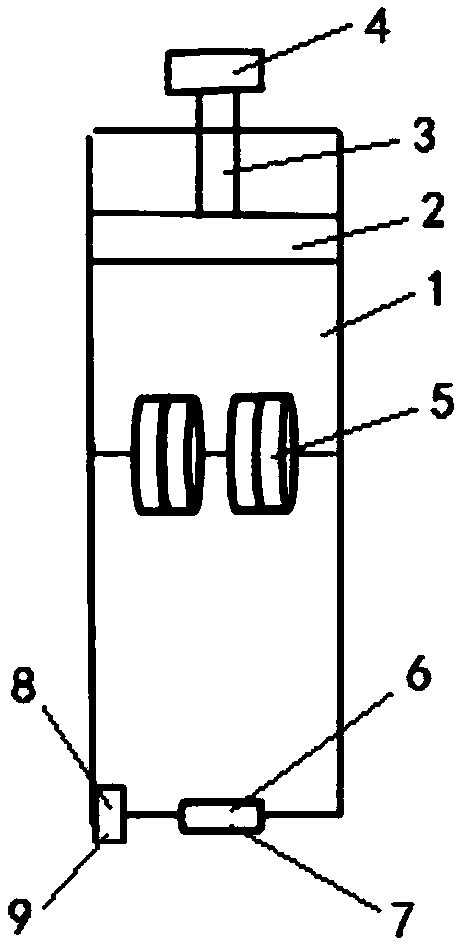

1.一种污水采样器，其特征在于：包括抽筒(1)、活塞(2)以及与所述活塞(2)依次连接的连杆(3)和手柄(4)，所述抽筒(1)的侧壁设有若干数字滚轮(5)，所述抽筒(1)的底面中部设有进水口(6)和进水阀(7)，其底面边缘处设有出水口(8)和出水阀(9)。
2.根据权利要求1所述的污水采样器，其特征在于：所述连杆(3)为伸缩杆。
3.根据权利要求1所述的污水采样器，其特征在于：所述出水阀(9)的阀口形状与试管内壁的弧面相适配。
4.根据权利要求1所述的污水采样器，其特征在于：所述抽筒(1)的筒盖可拆卸的安装于其上部，所述筒盖与连杆(3)连接处设有密封圈。
5.根据权利要求1所述的污水采样器，其特征在于：所述进水阀(7)和出水阀(9)均为内螺纹闸阀。
说明书
一种污水采样器
技术领域
本实用新型涉及一种器皿，具体涉及一种采样器。
背景技术
随着我国工业化进程的推进，大部分江河湖泊都受到一定程度的污染，城市水务相关部门需要定期对水质进行检测，市场上现在常见的部分污水采样器采用电动泵，结构复杂且制作成本较高，除此之外还有采用普通塑料瓶子装取水样的方式，操作简单但使用起来不方便，不利于保存水样，一次性使用过后废旧塑料瓶子会对环境造成二次污染。
发明内容
发明目的：本实用新型的目的在于针对现有技术的不足，提供一种污水采样器，有效解决了取样过程中气味过大，易弄脏手等问题，并可记录采样日期，循环多次使用。
技术方案：本实用新型所述的一种污水采样器，包括抽筒、活塞以及与所述活塞依次连接的连杆和手柄，所述抽筒的侧壁设有若干数字滚轮，所述抽筒的底面中部设有进水口和进水阀，其底面边缘处设有出水口和出水阀。
优选的，所述连杆为伸缩杆，便于携带。
优选的，所述出水阀的阀口形状与试管内壁的弧面相适配，便于采样。
优选的，所述抽筒的筒盖可拆卸的安装于其上部，所述筒盖与连杆连接处设有密封圈。
优选的，所述进水阀和出水阀均为内螺纹闸阀。
工作原理：打开进水阀，握住手柄向后拉活塞，水样从进水口进入抽筒内，关闭进水阀，转动数字滚轮记录数据，检测时，将出水阀打开，推动手柄将水样压出抽筒内，水样顺出水阀的阀口流入试管中。
有益效果：本实用新型的污水采样器，易于携带及保存，采样过程简单，取样过程方便，有效解决了取样过程中气味过大，易弄脏手等问题，数字滚轮可清楚记录储存水样的采样日期，采用抽水的方式可以定量采集水样，由于没有电力驱动装置，其结构简单且成本低，并可循环多次使用。
