申请日2016.03.04
公开(公告)日2016.07.27
IPC分类号C02F1/66; B01F7/22; B01F15/02; G05B19/05; C02F103/10
摘要
本实用新型涉及一种选矿废水均衡pH值调节池，属于选矿生产设备技术领域;所述的选矿废水均衡pH值调节池包括调节池本体、pH计、搅拌机、加药泵、PLC控制系统和加药管道;本实用新型通过对加药管道的改进，能够保证加药过程中药剂均匀地与调节池本体内液体接触;同时采用双点pH值数据采集方式，通过PLC控制系统的分析、测算、比较，利用差值控制加药泵关停，能够实现调节池本体内各点pH值基本一致，采集的pH值接近调节池本体内的真实值，能够精准控制药剂添加量，节省了运行成本，提高了生产效率，保证了生产指标。
权利要求书
1.一种选矿废水均衡pH值调节池，其特征在于：所述的选矿废水均衡pH值调节池包括调节池本体、pH计、搅拌机、加药泵、PLC控制系统和加药管道，所述的调节池本体底部设有调节池放液口，调节池本体顶部设置有pH计、搅拌机和加药管道，加药管道上连接有加药泵，所述的搅拌机底部设置有搅拌机叶轮。
2.根据权利要求1所述的一种选矿废水均衡pH值调节池,其特征在于：所述的加药管道从上部延伸于液面下，加药管道的底端为封堵结构，管壁与管轴线成90度角弧面,管内设计成间隔5cm，孔径为5mm的圆孔。
3.根据权利要求1所述的一种选矿废水均衡pH值调节池，其特征在于：所述的加药泵、pH计、搅拌机通过PLC控制系统建立逻辑关系，形成闭环自动控制系统。
4.根据权利要求1所述的一种选矿废水均衡pH值调节池，其特征在于：所述的pH计设置有两套，安装在调节池本体内成180°角位置。
5.根据权利要求1所述的一种选矿废水均衡pH值调节池，其特征在于：所述的调节池本体底部为锥形结构，锥角为90～120°。
说明书
一种选矿废水均衡pH值调节池
技术领域
本实用新型属于选矿生产设备技术领域，具体地说，涉及一种选矿废水均衡pH值调节池。
背景技术
在工业生产过程中有多种水处理调节池，需要通过添加药剂控制溶液的pH，使处理后的水达到排放或内部循环使用的要求。但在国内工业生产线的调节池都存在由于药剂添加方式或pH值信号采集方式的影响，导致所采集的信号偏离实际值，不仅加大了水处理的难度，而且增加了药剂成本，如何解决采集准确pH值数据，成了各类功能调节池亟待解决的难题。
因此，有必要研究一种准确采集pH值数据，节约成本的一种选矿废水均衡pH值调节池。
发明内容
为了克服背景技术中存在的问题，本实用新型公开了一种选矿废水均衡pH值调节池，能够保证加药的过程中药剂均匀地与调节池本体内液体接触;同时采用双点pH值数据采集方式，通过PLC控制系统的分析、测算、比较，利用差值控制加药泵关停，确保调节池内各点pH值的一致性，可精准控制加药量，提升生产指标。
为了实现上述目的，本实用新型是通过如下技术方案实现的：

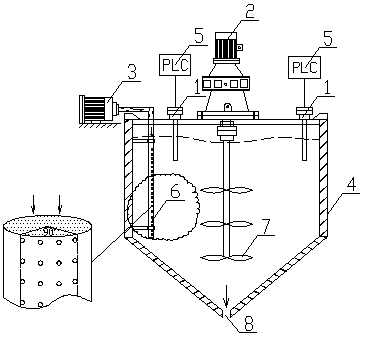

所述的选矿废水均衡pH值调节池包括调节池本体、pH计、搅拌机、加药泵、PLC控制系统、加药管道，所述的调节池本体底部设有调节池放液口，调节池本体顶部设置有pH计、搅拌机和加药管道，加药管道上连接有加药泵，所述的搅拌机底部设置有搅拌机叶轮。
进一步，所述的加药管道从上部延伸于液面下，加药管道的底端为封堵结构,管壁与管轴线成90度角弧面,管内设计成间隔5cm，孔径为5mm的圆孔。
进一步，所述的加药泵、pH计、搅拌机通过PLC控制系统建立逻辑关系，形成闭环自动控制系统。
进一步，所述的pH计设置有两套，安装在调节池本体内成180°角位置。
进一步，所述的调节池本体底部为锥形结构，锥角为90～120°。
本实用新型的有益效果：
本实用新型通过对加药管道的改进，能够保证加药过程中药剂均匀地与调节池本体内液体接触;同时采用双点pH值数据采集方式，通过PLC控制系统的分析、测算、比较，利用差值控制加药泵关停，能够实现调节池本体内各点pH值基本一致，采集的pH值接近调节池本体内的真实值，能够精准控制药剂添加量，节省了运行成本，提高了生产效率，保证了生产指标。
