申请日2016.03.11
公开(公告)日2016.05.11
IPC分类号C02F1/46
摘要
本发明提供了一种自动刮垢式水处理装置，包括腔体，设于所述腔体内的阴极板和阳极板，以及自动刮刀机构，每个所述阴极板和阳极板均呈筒状，所述阴极板和阳极板共竖直向的轴心层套布置，所述阴极板和阳极板间隔相邻，所述自动刮刀机构用以自动为所述阴极板除垢。
权利要求书
1.一种自动刮垢式水处理装置，其特征在于：包括腔体，设于所述腔体内的阴极板和阳极板，以及自动刮刀机构，每个所述阴极板和阳极板均呈筒状，所述阴极板和阳极板共竖直向的轴心层套布置，所述阴极板和阳极板间隔相邻，所述自动刮刀机构用以自动为所述阴极板除垢。
2.如权利要求1所述的竖向式水处理装置，其特征在于：所述自动刮刀机构包括旋转驱动装置、刮刀基体和至少两层刀体结构，所述刀体结构的层数与所述阴极板的数量相匹配，所述刀体结构固定设于所述刮刀基体，所述旋转驱动装置驱动所述刀体基板以及其上的刀体结构旋转，进而使得：每层所述刀体结构沿对应的所述阴极板的一个表面旋转，进而实现该表面的除垢。
3.如权利要求2所述的自动刮垢式水处理装置，其特征在于：所述刮刀基体的数量为一个，所述阴极板和阳极板包括两组，两组分别位于所述刮刀基体的上侧和下侧，每层所述刀体结构均包括两组，其中一组所述刀体结构设于所述刮刀基体上侧，为所述刮刀基体上侧的阴极板除垢;另一组设于所述刮刀基体的下侧，为所述刮刀基体下侧的阴极板除垢。
4.如权利要求2所述的自动刮垢式水处理装置，其特征在于：所述刮刀基体为圆形基板，该圆形基板的中心与所述旋转驱动装置的输出轴固定连接，且外侧通过轴承结构与所述墙体的内壁连接。
5.如权利要求2所述的自动刮垢式水处理装置，其特征在于：所述刮刀基体设有用以实现水流流通的通孔。
6.如权利要求1所述的自动刮垢式水处理装置，其特征在于：还包括安装板，所述阴极板和阳极板固定安装于所述安装板，所述安装板固定设于所述腔体内。
7.如权利要求6所述的自动刮垢式水处理装置，其特征在于：所述安装板中间设有中心孔，所述旋转驱动装置的输出轴穿过所述中心口设置。
8.如权利要求6所述的自动刮垢式水处理装置，其特征在于：所述安装板的数量为两个，所述阴极板和阳极板包括两组，一组安装于其中的一安装板下侧，另一组安装于另一安装板的上侧，且两组所述阴极板和阳极板均位于两个所述安装板之间。
9.如权利要求6所述的自动刮垢式水处理装置，其特征在于：所述安装板上设有用以实现水流流通的通孔。
10.如权利要求1所述的自动刮垢式水处理装置，其特征在于：所述腔体下侧连通设有漏斗体。
说明书
自动刮垢式水处理装置
技术领域
本发明涉及水处理领域，尤其涉及一种自动刮垢式水处理装置。
背景技术
当前，随着我国经济的飞速发展，工业废水带来的环境污染日趋严重。现有技术中使用的电化学处理装置，包括两种清垢方式：
其一，采用手动的清垢设备，需打开箱体清垢，浪费人力和时间;
其二，采用现有的自动化设备，刮刀轴为横向设置，阴阳极为平板，此结构不利于控制水的流向，不能确保所有的水都均匀的从阴阳极之间流过，从而得到全部的处理;同时受安装刮刀所限，阴阳极之间的距离不能缩的更小，处理效率不能得到更好的提升。
此外，在自动化设备中，因设计结构问题，阴极与阳极面积都比较小，阴极与阳极之间的距离大，电流密度低，因此单台处理能力都很小;加装多台设备，会大大增加成本，同时增加了设备占地面积，因此不适应大循环量的冷却循环水系统。
发明内容
本发明要解决的技术问题是如何提高水处理中的处理量。
为了解决这一技术问题，本发明提供了一种自动刮垢式水处理装置，包括腔体，设于所述腔体内的阴极板和阳极板，以及自动刮刀机构，每个所述阴极板和阳极板均呈筒状，所述阴极板和阳极板共竖直向的轴心层套布置，所述阴极板和阳极板间隔相邻，所述自动刮刀机构用以自动为所述阴极板除垢。
可选的，所述自动刮刀机构包括旋转驱动装置、刮刀基体和至少两层刀体结构，所述刀体结构的层数与所述阴极板的数量相匹配，所述刀体结构固定设于所述刮刀基体，所述旋转驱动装置驱动所述刀体基板以及其上的刀体结构旋转，进而使得：每层所述刀体结构沿对应的所述阴极板的一个表面旋转，进而实现该表面的除垢。
可选的，所述刮刀基体的数量为一个，所述阴极板和阳极板包括两组，两组分别位于所述刮刀基体的上侧和下侧，每层所述刀体结构均包括两组，其中一组所述刀体结构设于所述刮刀基体上侧，为所述刮刀基体上侧的阴极板除垢;另一组设于所述刮刀基体的下侧，为所述刮刀基体下侧的阴极板除垢。
可选的，所述刮刀基体为圆形基板，该圆形基板的中心与所述旋转驱动装置的输出轴固定连接，且外侧通过轴承结构与所述墙体的内壁连接。
可选的，所述刮刀基体设有用以实现水流流通的通孔。
可选的，所述的竖向式水处理装置还包括安装板，所述阴极板和阳极板固定安装于所述安装板，所述安装板固定设于所述腔体内。
可选的，所述安装板中间设有中心孔，所述旋转驱动装置的输出轴穿过所述中心口设置。
可选的，所述安装板的数量为两个，所述阴极板和阳极板包括两组，一组安装于其中的一安装板下侧，另一组安装于另一安装板的上侧，且两组所述阴极板和阳极板均位于两个所述安装板之间。
可选的，所述安装板上设有用以实现水流流通的通孔。
可选的，所述腔体下侧连通设有漏斗体。

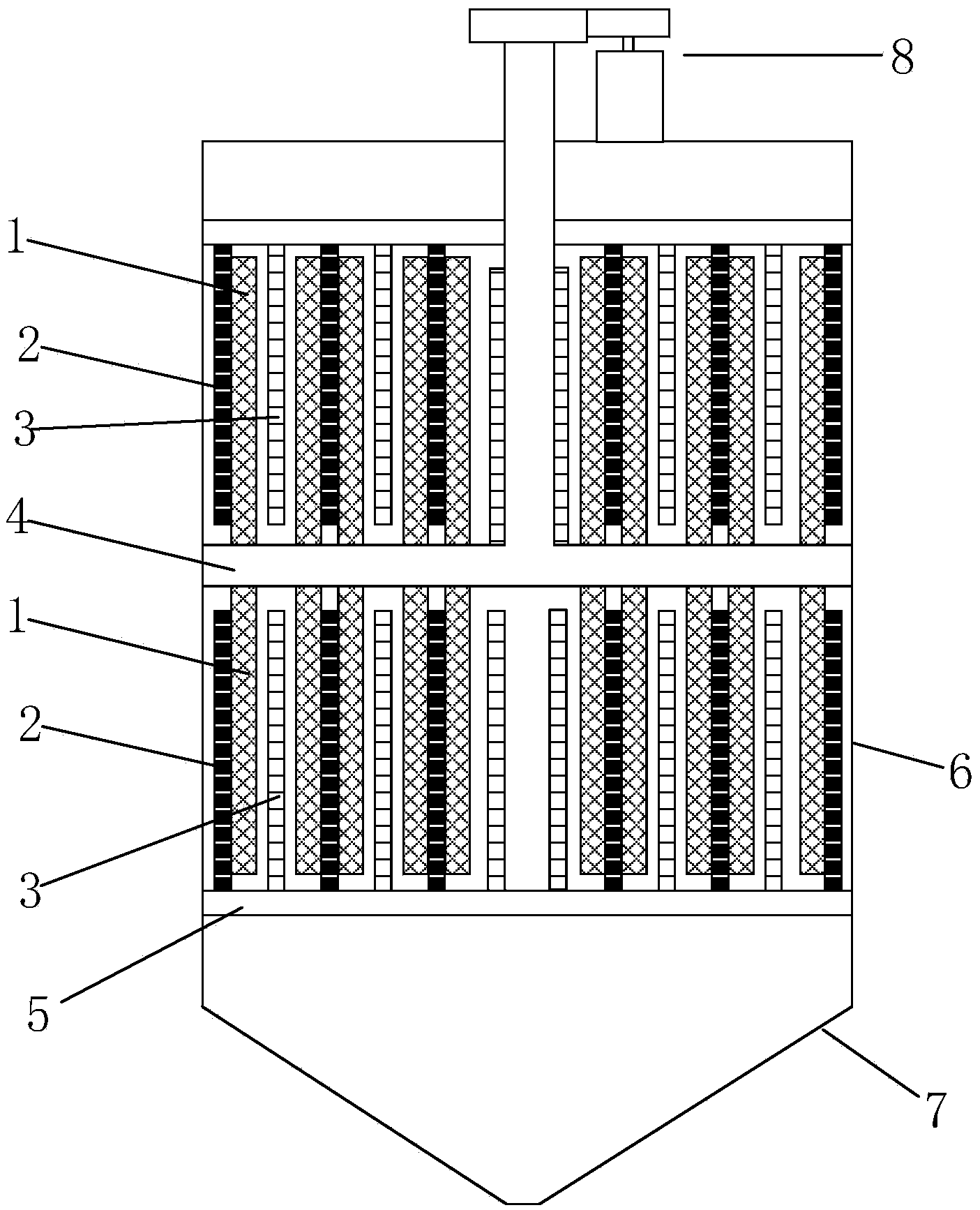

本发明采用筒状的阴极板和阳极板，所述阴极板和阳极板均共竖直向的轴心布置，使得阴阳极间隔相套的设置;该方案既能保证所有进入的水均匀的从阴阳极之间流过，使得阴极板与阳极板之间的面积比更接近1:1，从而提高处理能力，同时，又能把阴阳极之间的距离缩的更小，从而在相同的容积下能够实现更大的处理能力。此外，本发明通过自动刮刀机构的引入实现对阴极板表面的自动除垢。
