申请日2016.03.13
公开(公告)日2016.06.01
IPC分类号E03C1/122
摘要
本发明公开了一种家用式废水循环利用系统，包括抽水马桶洗衣机和洗手盆，洗手盆的底部设有排水管，排水管的底端连接有毛发收集箱，所述毛发收集箱的另一侧设有污水输入管，洗衣机的一侧设置有污水排放管，所述污水排放管的排放口活动连接有排水槽，排水槽的底部与污水输入管固定连接，毛发收集箱的底部设有污水输出管，污水输出管的左端固定连接有污水储存箱，污水储存箱的内部底端设有臭氧消毒装置，污水储存箱的左侧设有出水管，所述出水管的顶端连接有压力泵，压力泵的底端左侧设有净水管，所述净水管的输出水阀连接有马桶注水软管。本发明，有效的节约了用水，并避免了人们过多的水费推广，可普遍推广。
权利要求书

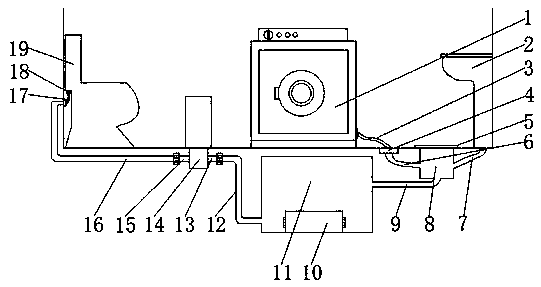

1.一种家用式废水循环利用系统，包括抽水马桶(19)、洗衣机(1)和洗手盆(2)，所述抽水马桶(19)和洗手盆(2)分别位于洗衣机(1)的两侧，其特征在于：所述洗手盆(2)的底部设有排水管(7)，所述排水管(7)的底端连接有毛发收集箱(8)，所述毛发收集箱(8)的另一侧设有污水输入管(6)，所述洗衣机(1)的一侧设置有污水排放管(3)，所述污水排放管(3)的排放口活动连接有排水槽(4)，所述排水槽(4)的底部与污水输入管(6)固定连接，所述毛发收集箱(8)的底部设有污水输出管(9)，所述污水输出管(9)的左端固定连接有污水储存箱(11)，所述污水储存箱(11)的内部底端设有臭氧消毒装置(10)，所述污水储存箱(11)的左侧设有出水管(12)，所述出水管(12)的顶端连接有压力泵(14)，所述压力泵(14)的底端左侧设有净水管(16)，所述净水管(16)的输出水阀连接有马桶注水软管(17)，所述马桶注水软管(17)通过注水阀(18)与抽水马桶(19)固定连接。
2.根据权利要求1所述的一种家用式废水循环利用系统，其特征在于：所述毛发收集箱(8)的顶端设有箱盖(5)。
3.根据权利要求1所述的一种家用式废水循环利用系统，其特征在于：所述毛发收集箱(8)的内部设有过滤罩，所述污水输入管(6)和排水管(7)分别贯穿毛发收集箱(8)的两侧，并延伸至过滤罩的内部。
4.根据权利要求1所述的一种家用式废水循环利用系统，其特征在于：所述污水储存箱(11)的两侧均设有内丝直接，所述污水输出管(9)和出水管(12)分别通过两个内丝直接与污水储存箱(11)固定连接。
5.根据权利要求1所述的一种家用式废水循环利用系统，其特征在于：所述压力泵(14)的底端两侧设有水泵输入端(13)和水泵输出端(15)，所述净水管(16)和出水管(12)分别通过水泵输出端(15)和水泵输入端(13)与压力泵(14)连接。
说明书
一种家用式废水循环利用系统
技术领域
本发明涉及废水二次利用技术领域，具体为一种家用式废水循环利用系统。
背景技术
水资源是发展国民经济不可缺少的重要自然资源，在世界许多地方，对水的需求已经超过水资源所能负荷的程度，同时有许多地区也濒临水资源利用之不平衡，所以我们要珍惜水资源。在现实生活中我们需要水的地方很多，但是水资源是有限的，在世界人口逐渐增加时对水资源的需求量的在逐步增加，导致部分地区水资源严重缺乏使人们不能正常生活。
发明内容
本发明的目的在于提供一种家用式废水循环利用系统，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种家用式废水循环利用系统，包括抽水马桶洗衣机和洗手盆，所述抽水马桶和洗手盆分别位于洗衣机的两侧，所述洗手盆的底部设有排水管，所述排水管的底端连接有毛发收集箱，所述毛发收集箱的另一侧设有污水输入管，所述洗衣机的一侧设置有污水排放管，所述污水排放管的排放口活动连接有排水槽，所述排水槽的底部与污水输入管固定连接，所述毛发收集箱的底部设有污水输出管，所述污水输出管的左端固定连接有污水储存箱，所述污水储存箱的内部底端设有臭氧消毒装置，所述污水储存箱的左侧设有出水管，所述出水管的顶端连接有压力泵，所述压力泵的底端左侧设有净水管，所述净水管的输出水阀连接有马桶注水软管，所述马桶注水软管通过注水阀与抽水马桶固定连接。
优选的，所述毛发收集箱的顶端设有箱盖。
优选的，所述毛发收集箱的内部设有过滤罩，所述污水输入管和排水管分别贯穿毛发收集箱的两侧，并延伸至过滤罩的内部。
优选的，所述污水储存箱的两侧均设有内丝直接，所述污水输出管和出水管分别通过两个内丝直接与污水储存箱固定连接。
优选的，所述压力泵的底端两侧设有水泵输入端和水泵输出端，所述净水管和出水管分别通过水泵输出端和水泵输入端与压力泵连接。
与现有技术相比，本发明的有益效果是：该家用式废水循环利用系统，考虑到现实中家庭用水量占据总用水量的百分之七十，以及现有水资源的缺乏特采取了洗衣用水和洗手用水收集起来二次利用的装置，如毛发收集箱和箱盖，在洗衣机或者手盆里的水流出之后通过毛发收集箱的过滤把毛发以及易堵塞水管的物体过滤出来，然后打开箱盖把毛发收集箱里的物体取出，以免造成堵塞，还有污水储存箱和臭氧消毒装置，把用过的水储存起来方便随时冲抽水洗马桶的时候有足够量的水，在经过臭氧消毒装置的消毒，以免在储存时发生变质恶臭的情况，并采用了压力泵，在水经过消毒之后通过压力泵给出的压力使进入马桶里的水更有冲击性，采用了此装置节约了家庭用水量。本发明，有效的节约了用水，并避免了人们过多的水费支出，可普遍推广。
