申请日2016.02.25
公开(公告)日2016.08.31
IPC分类号B01D29/58; B01D35/00
摘要
本实用新型公开了一种防雨污水池，包括设于地面下方的池体，池口所在平面与地面在同一水平面，池口上设有进水管和出水管，所述进水管和出水管相对的设在池体两侧，所述污水池至少设有两个过滤网，过滤网互相平行，所述过滤网倾斜设置，过滤网的上端与进水管的水平距离小于过滤网下端与进水管的水平距离;所述池体两侧设有与过滤网两侧边配合的滑槽，过滤网两侧边与滑槽滑动配合。本实用新型保证了过滤网的过滤效果和效率，减小堵塞的几率，延长了使用寿命。而且污水池设有供过滤网取放的滑槽，是过滤网的更换更加容易。

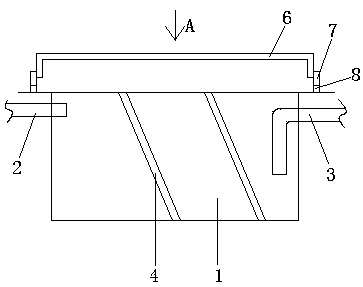

摘要附图
权利要求书
1. 一种防雨污水池，包括设于地面下方的池体，池口所在平面与地面在同一水平面，池体相对的两侧分别设有一个进水管和一个出水管，其特征在于：所述污水池至少设有两个过滤网，过滤网互相平行，池体沿进水管至出水管的方向被过滤网分成若干部分;所述过滤网倾斜设置，过滤网的上端与进水管的水平距离小于过滤网下端与进水管的水平距离;所述池体两侧设有与过滤网两侧边配合的滑槽，过滤网两侧边与滑槽滑动配合;所述池口上设有池盖，所述池盖底部边缘的俯视投影呈矩形，池盖的底部顶角处设有轨道轮，在污水池的两侧设有与轨道轮相配套的滑轨。
2. 根据权利要求1所述的一种防雨污水池，其特征在于：所述滑槽为池体内壁凹陷构成。
3. 根据权利要求1所述的一种防雨污水池，其特征在于：过滤网所在平面与池口所在平面的夹角角度为60~80度。
说明书
一种防雨污水池
技术领域
本实用新型涉及一种污水循环利用装置，特别涉及污水池。
背景技术
目前，企业产生的污水一般直接排放到污水池中，由于污水池的容量有限，在两至三个工作日后需要人工将污水抽到下水道中，不仅水资源得不到二次利用，每天数吨工业用水的费用成为企业沉重负担;而且污水的直接排放给环境和地下水质量造成不良影响,同时人工清理污水劳动强度大,作业环境恶劣，存在着安全生产方面的隐患。
针对于此，中国实用新型专利ZL201220302467.8公开了一种含渣污水循环利用装置，包括水箱体、进水管路和出水管路，所述水箱体分为污水区、浑浊水区和净水区三部分，在污水区和浑浊水区之间、浑浊水区和净水区之间均设置过滤网。通过其说明书及说明书附图可得知在该技术方案中，过滤网为垂直放置，位于含渣量高的一侧过滤网通常容易杂质被堵塞，因此过滤网工作很短时间便会出现通过率低的情况，使用时间短而效果差，而且无法灵活更换过滤网，污水池通常设于室外，若是有雨水淋入，加重了设备负担，加大了损耗，增加污水处理的成本。
实用新型内容
为了克服上述缺陷，本实用新型提供了一种防雨污水池，过滤网被堵塞的几率小，使用时间长，且能够方便地更换过滤网。
本实用新型通过以下技术方案实现：
一种防雨污水池，包括设于地面下方的池体，池口所在平面与地面在同一水平面，池体相对的两侧分别设有一个进水管和一个出水管，所述污水池至少设有两个过滤网，过滤网互相平行，池体沿进水管至出水管的方向被过滤网分成若干部分;所述过滤网倾斜设置，过滤网的上端与进水管的水平距离小于过滤网下端与进水管的水平距离;所述池体两侧设有与过滤网两侧边配合的滑槽，过滤网两侧边与滑槽滑动配合;所述池口上设有池盖，所述池盖底部边缘的俯视投影呈矩形，池盖的底部顶角处设有轨道轮，在污水池的两侧设有与轨道轮相配套的滑轨。
所述滑槽为池体内壁凹陷构成。
过滤网所在平面与池口所在平面的夹角角度为60~80度。
本实用新型与现有技术相比，过滤网倾斜设置，倾斜方向朝向污水流入的方向，因此在进行过滤过程中，杂质较多的一侧过滤网上附着的杂质会因重力自然掉落，不会滞留在过滤网上，保证了过滤网的过滤效果和效率，减小堵塞的几率，延长了使用寿命。而且污水池设有供过滤网取放的滑槽，是过滤网的更换更加容易。
本实用新型设有池盖，池盖可以在污水池两侧的轨道上往返运动，实现对污水池的遮盖与打开，在雨雪天气将污水池遮挡起来。
