申请日2016.02.25
公开(公告)日2016.08.31
IPC分类号E03F11/00; E03F9/00
摘要

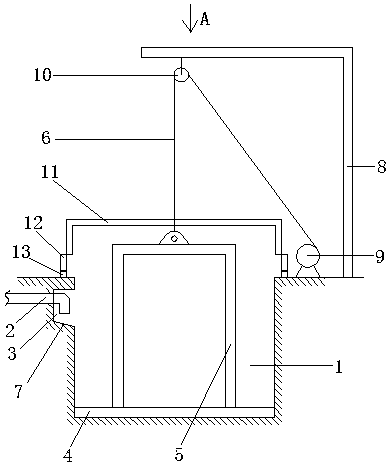

本实用新型公开了一种易于清淤的防雨污水井,包括设于地下的污水井,污水井的井口与地面在同一水平面,污水井的侧壁与井口所在平面垂直,污水井的一侧上部设有排污管,所述污水井的侧壁上位于排污管管口的位置向外侧凹陷形成排污间,排污管的管口设于排污间内,在污水井的底部设有除污板,所述除污板的俯视投影与污水井井口重合,除污板的边缘与污水井的侧壁内侧滑动配合,除污板上设有提升架,提升架的顶部通过缆绳与提升机构连接,除污板通过提升机构在污水井内上下往返运动。本实用新型与现有技术相比,能够方便地把污水井内粘附的油脂刮除,防止油污积累在污水井内壁,保证污水井的容积,也减小环境污染。
摘要附图

权利要求书
1. 一种易于清淤的防雨污水井,包括设于地下的污水井,污水井的井口与地面在同一水平面,污水井的侧壁与井口所在平面垂直,污水井的一侧上部设有排污管,其特征在于:所述污水井的侧壁上位于排污管管口的位置向外侧凹陷形成排污间,排污管的管口设于排污间内,在污水井的底部设有除污板,所述除污板的俯视投影与污水井井口重合,除污板的边缘与污水井的侧壁内侧滑动配合,除污板上设有提升架,提升架的顶部通过缆绳与提升机构连接,除污板通过提升机构在污水井内上下往返运动;所述井口上设有井盖,所述井盖底部边缘的俯视投影呈矩形,井盖的底部顶角处设有轨道轮,在污水井的两侧设有与轨道轮相配套的滑轨。
2. 根据权利要求1所述的一种易于清淤的防雨污水井,其特征在于:所述排污管的管口部分向下弯曲,管口垂直向下。
3. 根据权利要求1或2所述的一种易于清淤的防雨污水井,其特征在于:所述排污间的底面为斜坡,坡面朝向污水井的井口。
4. 根据权利要求1所述的一种易于清淤的防雨污水井,其特征在于:所述提升机构包括起吊架和卷扬机,起吊架的顶部设有滑轮,滑轮位于除污板的提升架中心位置的竖直上方,所述提升架上的缆绳通过滑轮后连接至卷扬机,通过卷扬机来收放缆绳。
说明书
一种易于清淤的防雨污水井
技术领域
本实用新型涉及污水存放设备,特别涉及一种一种易于清淤的防雨污水井。
背景技术
工厂内部都有污水管道、污水井、污水站用来排放各种污水及污水处理,在汽车生产企业每天会有大量污水产生,各个生产环节会产生含杂不同的污水,由于作业需要,诸如润滑油、防锈油、机油以及在汽车车身涂装作业过程中产生的污水通常含有油脂成分,这些污水一般直接排放到污水井中,时间一长,污水中的油脂成分便会凝固在井内壁上,在对污水井进行吸淤时,内壁上的油污不易清除。如此反复积累下来,会造成污水井内容积变小,污水井通常设于室外,若是有雨水淋入,加重了设备负担,加大了损耗,增加污水处理的成本。
实用新型内容
为了克服上述缺陷,本实用新型提供了一种一种易于清淤的防雨污水井,能够方便地将污水井内壁上的油污刮除。
本实用新型通过以下技术方案实现:
一种易于清淤的防雨污水井,包括设于地下的污水井,污水井的井口与地面在同一水平面,污水井的侧壁与井口所在平面垂直,污水井的一侧上部设有排污管,所述污水井的侧壁上位于排污管管口的位置向外侧凹陷形成排污间,排污管的管口设于排污间内,在污水井的底部设有除污板,所述除污板的俯视投影与污水井井口重合,除污板的边缘与污水井的侧壁内侧滑动配合,除污板上设有提升架,提升架的顶部通过缆绳与提升机构连接,除污板通过提升机构在污水井内上下往返运动;所述井口上设有井盖,所述井盖底部边缘的俯视投影呈矩形,井盖的底部顶角处设有轨道轮,在污水井的两侧设有与轨道轮相配套的滑轨。
所述排污管的管口部分向下弯曲,管口垂直向下。
所述排污间的底面为斜坡,坡面朝向污水井的井口。
所述提升机构包括起吊架和卷扬机,起吊架的顶部设有滑轮,滑轮位于除污板的提升架中心位置的竖直上方,所述提升架上的缆绳通过滑轮后连接至卷扬机,通过卷扬机来收放缆绳。
本实用新型与现有技术相比,能够方便地把污水井内粘附的油脂刮除,防止油污积累在污水井内壁,保证污水井的容积,也减小环境污染。
本实用新型设有井盖,井盖可以在污水井两侧的轨道上往返运动,实现对污水井的遮盖与打开,在雨雪天气将污水井遮挡起来
