超声波催化氧化的废水处理系统

发布时间:2018-3-15 11:20:59

  申请日2016.03.07

  公开(公告)日2016.05.18

  IPC分类号C02F1/72; C02F1/36

  摘要

  本发明公开了一种超声波催化氧化的废水处理系统,包括进水装置、气泵、加药装置、超声波发生器、催化反应腔、冷凝器、集水罐和尾气吸收装置;所述进水装置通过进水管与所述催化反应腔的进水口连接;所述气泵通过进气管与所述催化反应腔的进气口连接;所述加药装置通过加药管与所述催化反应腔的加药口连接;所述冷凝器的入口与所述催化反应腔的出水口连通,其出口与所述集水罐的入口连通;所述集水罐的出口与所述尾气吸收装置的入口连通。采用本发明能够减少药剂的使用量,降低运行成本,大大提升了废水的降解速率和污染物的去除率,对难降解的有机物具有很好的处理效果。

  权利要求书

  1.一种超声波催化氧化的废水处理系统,其特征在于,包括进水装置、气泵、加药装置、超声波发生器、催化反应腔、冷凝器、集水罐和尾气吸收装置;所述进水装置通过进水管与所述催化反应腔的进水口连接;所述气泵通过进气管与所述催化反应腔的进气口连接;所述加药装置通过加药管与所述催化反应腔的加药口连接;所述催化反应腔的底部装有一超声波振子,所述超声波发生器通过导线与所述超声波振子连接;所述冷凝器的入口与所述催化反应腔的出水口连通,其出口与所述集水罐的入口连通;所述集水罐的出口与所述尾气吸收装置的入口连通。

  2.如权利要求1所述的一种超声波催化氧化的废水处理系统,其特征在于,所述进水装置与所述催化反应腔之间的进水管上装有一液体流量计。

  3.如权利要求1所述的一种超声波催化氧化的废水处理系统,其特征在于,所述进水装置包括进水池和加水泵。

  4.如权利要求1所述的一种超声波催化氧化的废水处理系统,其特征在于,所述加药装置包括加药池和加药泵。

  5.如权利要求1所述的一种超声波催化氧化的废水处理系统,其特征在于,所述气泵与所述催化反应腔之间的进气管上装有一气体流量计。

  说明书

  一种超声波催化氧化的废水处理系统

  技术领域

  本发明涉及废水处理技术领域,特别涉及一种超声波催化氧化的废水处理系统。

  背景技术

  目前我国工业正处于快速增长的时期,然而,工业的快速发展的同时,也产生了大量的工业废水。工业废水中含有大量的难降解的有机物和有毒有害物,这些物质通常难以采用传统的方法进行处理。

  超声波是指振动频率较高的物体在介质中所产生的弹性波,其频率范围为20kHz-10MHz。超声波作为一种独特的能量形式,通过其与媒质相互作用,能够加速和控制化学反应、提高反产率、改变反应历程和改善反应条件以及引发新的化学反应等。

  针对超声波对各种体系具有广泛的适应性,穿透能力强等特点。发明人决心开发一种超声波强化催化氧化的废水处理系统,来解决现有技术中存在的高浓度工业有机废水难以处理的问题。

  发明内容

  本发明的目的是:提供一种超声波催化氧化的废水处理系统,其能够利用超声波的空化作用产生的微泡馈陷而伴生的高温高压环境,有效降低高级氧化化学反应的能垒,降低反应的活化能和分子的化学键强度,促使芬顿试剂产生的的羟基自由基数量在数量级上得到提高,利用芬顿试剂产生的羟基自由基将低位能的有机物快速彻底的氧化,提高了反应速率和效率。

  本发明解决其技术问题所采用的技术方案是:

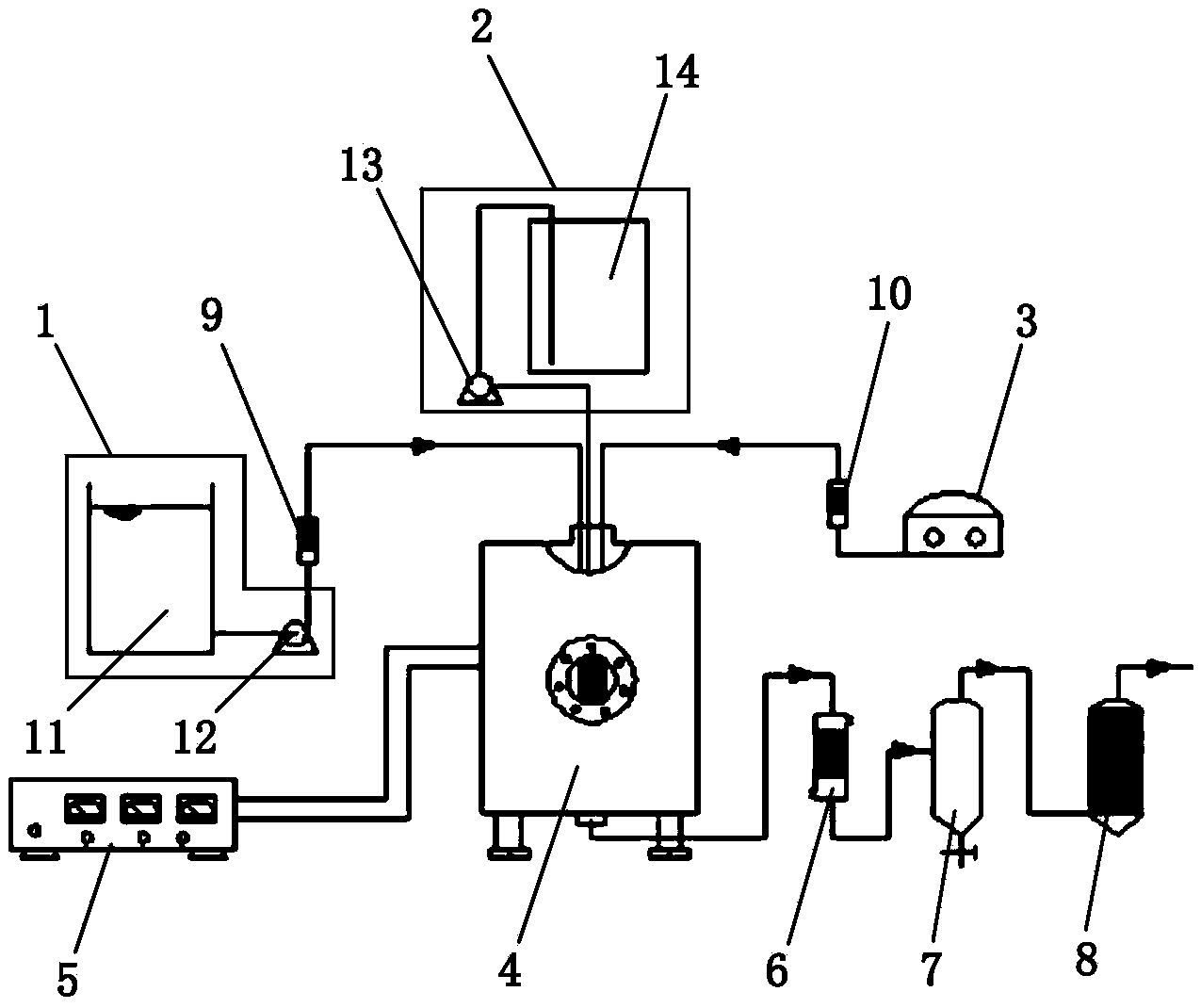

  一种超声波催化氧化的废水处理系统,包括进水装置、气泵、加药装置、超声波发生器、催化反应腔、冷凝器、集水罐和尾气吸收装置;所述进水装置通过进水管与所述催化反应腔的进水口连接;所述气泵通过进气管与所述催化反应腔的进气口连接;所述加药装置通过加药管与所述催化反应腔的加药口连接;所述催化反应腔的底部装有一超声波振子,所述超声波发生器通过导线与所述超声波振子连接;所述冷凝器的入口与所述催化反应腔的出水口连通,其出口与所述集水罐的入口连通;所述集水罐的出口与所述尾气吸收装置的入口连通。

  进一步,所述进水装置与所述催化反应腔之间的进水管上装有一液体流量计。

  进一步,所述进水装置包括进水池和加水泵。

  进一步,所述加药装置包括加药池和加药泵。

  进一步,所述气泵与所述催化反应腔之间的进气管上装有一气体流量计。

  本发明的有益效果是:采用本发明能够减少药剂的使用量,降低运行成本,大大提升了废水的降解速率和污染物的去除率,对难降解的有机物具有很好的处理效果。
