申请日2016.02.29
公开(公告)日2016.07.27
IPC分类号C02F9/14; C02F1/00; C02F3/30; C02F1/04; C02F101/30
摘要
本实用新型公开了一种高浓度有机废水预处理装置，包括沉淀槽、过滤网、过滤器、厌氧槽、好氧槽、管道、蒸馏塔和冷凝器，所述沉淀槽通过管道与过滤器连接，所述过滤器通过管道与厌氧槽连接，所述厌氧槽通过管道与好氧槽连接，所述好氧槽通过管道与蒸馏塔连接，所述蒸馏塔通过管道与冷凝器连接。该高浓度有机废水预处理装置增设了过滤器，可过滤废水中的漂浮物和颗粒物，提高对废水的预处理效果，厌氧槽和好氧槽可使废水中的有机物发生水解、酸化和甲烷化,有效去除废水中的有机物含量,通过蒸馏塔和冷凝器的共同作用，可有效提高对废水中有机物的净化效果。

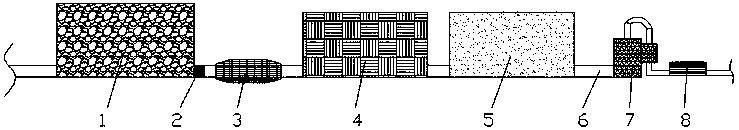

摘要附图
权利要求书
1.一种高浓度有机废水预处理装置，包括沉淀槽(1)、过滤网(2)、过滤器(3)、厌氧槽(4)、好氧槽(5)、管道(6)、蒸馏塔(7)和冷凝器(8)，其特征在于：所述沉淀槽(1)通过管道(6)与过滤器(3)连接，所述过滤器(3)通过管道(6)与厌氧槽(4)连接，所述厌氧槽(4)通过管道(6)与好氧槽(5)连接，所述好氧槽(5)通过管道(6)与蒸馏塔(7)连接，所述蒸馏塔(7)通过管道(6)与冷凝器(8)连接。
2.根据权利要求1所述的一种高浓度有机废水预处理装置，其特征在于：所述沉淀槽(1)与过滤器(3)连接的中端设有过滤网(2)。
3.根据权利要求1所述的一种高浓度有机废水预处理装置，其特征在于：所述过滤器(3)为活性炭过滤器。
4.根据权利要求1所述的一种高浓度有机废水预处理装置，其特征在于：所述冷凝器(8)为蒸发式冷凝器。
说明书
一种高浓度有机废水预处理装置
技术领域
本实用新型涉及废水预处理装置技术领域，具体为一种高浓度有机废水预处理装置。
背景技术
随着社会经济的快速发展，人们生活水平的不断提高，以及城市化建设的加快，出现了越来越多的工厂，如食品加工厂和造纸厂等，它们排出的废水中，含有碳水化合物、蛋白质、油脂、木质素等有机物质。这些物质以悬浮或溶解状态存在于污水中，可通过微生物的生物化学作用而分解。在其分解过程中需要消耗氧气，因而被称为耗氧污染物。这种污染物可造成水中溶解氧减少，影响鱼类和其他水生生物的生长。水中溶解氧耗尽后，有机物进行厌氧分解，产生硫化氢、氨和硫醇等难闻气味，使水质恶化。为此，我们提出一种高浓度有机废水预处理装置。
实用新型内容
本实用新型的目的在于提供一种高浓度有机废水预处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高浓度有机废水预处理装置，包括沉淀槽、过滤网、过滤器、厌氧槽、好氧槽、管道、蒸馏塔和冷凝器，所述沉淀槽通过管道与过滤器连接，所述过滤器通过管道与厌氧槽连接，所述厌氧槽通过管道与好氧槽连接，所述好氧槽通过管道与蒸馏塔连接，所述蒸馏塔通过管道与冷凝器连接。
优选的，所述沉淀槽与过滤器连接的中端设有过滤网。
优选的，所述过滤器为活性炭过滤器。
优选的，所述冷凝器为蒸发式冷凝器。
与现有技术相比，本实用新型的有益效果是：该高浓度有机废水预处理装置增设了过滤器，可过滤废水中的漂浮物和颗粒物，提高对废水的预处理效果，厌氧槽和好氧槽可使废水中的有机物发生水解、酸化和甲烷化,有效去除废水中的有机物含量,通过蒸馏塔和冷凝器的共同作用，可有效提高对废水中有机物的净化效果
