申请日2016.03.16
公开(公告)日2016.08.03
IPC分类号C02F9/04; B01J20/34; C02F103/34
摘要
本实用新型公开了一种高浓度化工污水的处理装置，包括依次连通的污水收集池、沉淀池、碱性调节池、酸性调节池、中和池、活性炭吸附池和反渗透过滤池，所述污水收集池和沉淀池之间的通水口设有栅栏，所述的活性炭吸附池底部从上到下依次设有活性炭层、防腐导热层、加热层和保温隔热层。本实用新型的有益效果是：占地面积小，活性炭层下方设有加热装置，可以对活性炭进行加热再生，节省大量成本，同时活性炭吸附层设置在反渗透过滤池的前方，有效的延长反渗透膜的寿命。
权利要求书
1.一种高浓度化工污水的处理装置，其特征在于：包括依次连通的污水收集池、沉淀池、碱性调节池、酸性调节池、中和池、活性炭吸附池和反渗透过滤池，所述污水收集池和沉淀池之间的通水口设有栅栏，所述的活性炭吸附池底部从上到下依次设有活性炭层、防腐导热层、加热层和保温隔热层。
2.根据权利要求1所述的高浓度化工污水的处理装置，其特征在于：所述的加热层为电阻丝加热层。
3.根据权利要求1所述的高浓度化工污水的处理装置，其特征在于：所述的中和池设有PH检测仪。
说明书
一种高浓度化工污水的处理装置
技术领域
本实用新型涉及化工污水处理技术领域，尤其涉及一种高浓度化工污水的处理装置。
背景技术
当前，在化工企业日常生产中，经常会产生大量含有高浓度有机和无机成分的化学污水;由于化工污水成分复杂，普遍具有污染物浓度高、重金属含量高、有毒有害物质含量高等特点，给污水处理带来了一定的困难;目前对化工污水的处理装置占地面积大，且化工污水中的异味和颜色处理起来成本比较高，不利于企业节约成本。
实用新型内容
为了克服上述缺陷，本实用新型提供一种成本低、效果好的高浓度化工污水的处理装置。

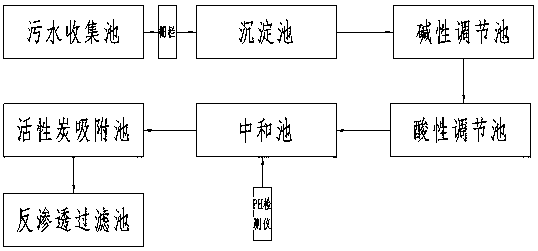

为了实现上述目的，本实用新型的技术方案是：一种高浓度化工污水的处理装置，包括依次连通的污水收集池、沉淀池、碱性调节池、酸性调节池、中和池、活性炭吸附池和反渗透过滤池，所述污水收集池和沉淀池之间的通水口设有栅栏，所述的活性炭吸附池底部从上到下依次设有活性炭层、防腐导热层、加热层和保温隔热层。
进一步，所述的加热层为电阻丝加热层。
进一步，所述的中和池设有PH检测仪。
本实用新型的有益效果是：占地面积小，活性炭层下方设有加热装置，可以对活性炭进行加热再生，节省大量成本，同时活性炭吸附层设置在反渗透过滤池的前方，有效的延长反渗透膜的寿命。
