申请日2016.02.29
公开(公告)日2016.07.27
IPC分类号E03B1/04; E03C1/12
摘要
本实用新型公开了一种家庭废水再利用装置，包括沉淀室和储水室，所述沉淀室外表面顶部的左端设有进水口，所述沉淀室通过管道与过滤器连接，所述过滤器通过管道与水泵连接，所述水泵通过管道与储水室连接，所述储水室内腔底部的左端设有氨氮传感器，所述储水室内腔底部的中端设有压力传感器，所述储水室内腔底部的右端设有PH传感器，所述储水室外表面的右上端设有显示器，所述储水室外表面的左上端设有报警器，所述报警器外表面的下端设有控制器，所述储水室外表面右侧的底部设有出水口。该家庭废水再利用装置设置了PH传感器和氨氮传感器，方便人们对储水室内水质的监测，提高人们对循环水使用的安全性。

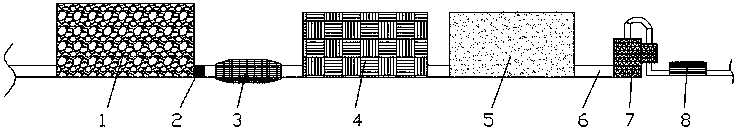

摘要附图
权利要求书
1.一种家庭废水再利用装置，包括沉淀室(15)和储水室(5)，其特征在于：所述沉淀室(15)外表面顶部的左端设有进水口(1)，所述沉淀室(15)通过管道(14)与过滤器(13)连接，所述过滤器(13)通过管道(14)与水泵(12)连接，所述水泵(12)通过管道(14)与储水室(5)连接，所述储水室(5)内腔底部的左端设有氨氮传感器(11)，所述储水室(5)内腔底部的中端设有压力传感器(10)，所述储水室(5)内腔底部的右端设有PH传感器(9)，所述储水室(5)外表面的右上端设有显示器(6)，所述储水室(5)外表面的左上端设有报警器(3)，所述报警器(3)外表面的下端设有控制器(4)，所述储水室(5)外表面右侧的底部设有出水口(7)，所述PH传感器(9)和氨氮传感器(11)的输出端与显示器(6)的输入端电连接，所述压力传感器(10)的输出端与报警器(3)的输入端电连接，所述控制器(4)的输出端与水泵(12)的输入端电连接。
2.根据权利要求1所述的一种家庭废水再利用装置，其特征在于：所述过滤器(13)为活性炭过滤器。
3.根据权利要求1所述的一种家庭废水再利用装置，其特征在于：所述进水口(1)内腔的右端设有过滤网(2)。
4.根据权利要求1所述的一种家庭废水再利用装置，其特征在于：所述出水口(7)内腔的左端设有活动阀(8)。
说明书
一种家庭废水再利用装置
技术领域
本实用新型涉及废水回收利用技术领域，具体为一种家庭废水再利用装置。
背景技术
众所周知，我国是世界人均水资源极少的贫水国家之一，我国有九个省的人均占有量仅为五百立方米，六百个城市中缺水的近四百个，严重缺水的为一百零八个。然而，日常生活中，人们洗衣、做饭、洗澡等都会产生大量的废水，而这些废水通常都不加以利用而被直接排放掉，造成水资源的严重浪费，于是市场上出现了家庭废水再利用设备，但现有的家庭废水再利用装置大多结构复杂，不仅占用了大量的面积，也为安装带来了不便，且由于缺乏水质指标监测设备，影响了人们对废水再利用的使用范围，为此，我们提出一种家庭废水再利用装置。
实用新型内容
本实用新型的目的在于提供一种家庭废水再利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种家庭废水再利用装置，包括沉淀室和储水室，所述沉淀室外表面顶部的左端设有进水口，所述沉淀室通过管道与过滤器连接，所述过滤器通过管道与水泵连接，所述水泵通过管道与储水室连接，所述储水室内腔底部的左端设有氨氮传感器，所述储水室内腔底部的中端设有压力传感器，所述储水室内腔底部的右端设有PH传感器，所述储水室外表面的右上端设有显示器，所述储水室外表面的左上端设有报警器，所述报警器外表面的下端设有控制器，所述储水室外表面右侧的底部设有出水口，所述PH传感器和氨氮传感器的输出端与显示器的输入端电连接，所述压力传感器的输出端与报警器的输入端电连接，所述控制器的输出端与水泵的输入端电连接。
优选的，所述过滤器为活性炭过滤器。
优选的，所述进水口内腔的右端设有过滤网。
优选的，所述出水口内腔的左端设有活动阀。
与现有技术相比，本实用新型的有益效果是：该家庭废水再利用装置设置了PH传感器和氨氮传感器，方便人们对储水室内水质的监测，提高人们对循环水使用的安全性，压力传感器可时刻监测储水室内水位的变化，且在水位低于预设值时，使报警器发出报警声，为人们的使用带来极大的便利，整个装置由于采用沉淀室和过滤器进行过滤，使得废水再利用变的简单、方便，值得市场推广。
