申请日2016.04.01
公开(公告)日2016.11.23
IPC分类号C02F9/10
摘要
本实用新型公开了一种高效的化工污水处理装置，包括搅拌箱、蒸发箱、液压泵、连接装置和驱动电机;所述搅拌箱是高效的化工污水处理装置的主要组成部分，搅拌箱内设置有搅拌轴和搅拌叶片;所述搅拌轴设置在搅拌箱内部的中间位置;所述蒸发箱设置在搅拌箱的外部右侧;所述液压泵设置在辅助管道上;所述喷淋装置设置在蒸发箱的顶部;所述加热腔设置在蒸发箱的底部，与底部固定连接在一起;所述刮板设置在加热腔的顶部，通过两个滑块与蒸发箱左右两内壁滑动连接;所述滑块设置有两个，且滑动设置在蒸发箱的左右内壁上;所述第二排污管设置在蒸发箱的底部右侧;所述排风管设置在蒸发箱的顶部，进水管的右侧;本实用新型设计合理，使用方便。
权利要求书
1.一种高效的化工污水处理装置，包括搅拌箱、蒸发箱、液压泵、连接装置和驱动电机;其特征在于，所述搅拌箱是高效的化工污水处理装置的主要组成部分，搅拌箱内设置有搅拌轴和搅拌叶片;所述搅拌轴设置在搅拌箱内部的中间位置，通过轴承与连接装置相连;所述搅拌叶片设置有多片，且均匀的分布在搅拌轴的左右两侧;所述连接装置设置在搅拌箱的外侧顶部，通过连接轴与驱动电机相连接，连接装置由大齿轮、第一连接轴、小齿轮和第二连接轴相连接;所述大齿轮设置在连接装置的右侧;所述第一连接轴贯穿大齿轮，与驱动电机相连接;所述小齿轮设置在大齿轮的左侧，与大齿轮相啮合;所述第二连接轴贯穿小齿轮与通过轴承与搅拌轴相连接;所述驱动电机设置在连接装置的顶部;污水进水管设置在搅拌轴的左侧顶部;流量控制阀设置在污水进水管上;所述处理剂进入口设置在搅拌箱的顶部，连接装置的左侧;第一排污管设置在搅拌轴的左侧底部;控制阀设置在第一排污管上;所述蒸发箱设置在搅拌箱的外部右侧，通过辅助管道相连接;所述液压泵设置在辅助管道上，且设置在靠近搅拌箱的一侧;所述蒸发箱内设置有喷淋装置、加热腔、刮板和滑块;所述喷淋装置设置在蒸发箱的顶部，喷淋装置由进液管、蓄水腔和喷淋口;所述蓄水腔设置在喷淋装置本体的内部，也是喷淋装置的主要组成部分;所述喷淋口设置在蓄水腔的底部，且喷淋口设置有多个，均匀的分布在蓄水腔的底部;所述加热腔设置在蒸发箱的底部，与底部固定连接在一起;所述刮板设置在加热腔的顶部，通过两个滑块与蒸发箱左右两内壁滑动连接;所述滑块设置有两个，且滑动设置在蒸发箱的左右内壁上;排风管设置在蒸发箱的顶部，进水管的右侧;排风机设置在排风管上。
2.根据权利要求1所述的高效的化工污水处理装置，其特征在于，所述进液管贯穿蒸发箱的顶部，与辅助管道相连接，另一端与蓄水腔直接连接。
3.根据权利要求1所述的高效的化工污水处理装置，其特征在于，第二排污管设置在蒸发箱的底部右侧。
说明书
一种高效的化工污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种高效的化工污水处理装置。
背景技术
化工污水中含有大量的重金属离子，由于重金属离子在自然条件下难于降解，其不仅会对水源、土壤等环境造成污染，而且通过食物链的富集作用还会最终进入人体，从而对人体健康造成危害，因此对含有重金属离子的污水进行处理显得尤为重要，现有的对含有重金属离子的污水处理法包括传统的物理法和化学法，以及新生的生物处理发，但采用化学法通常会带来二次污染，而生物处理法其处理处理成本高，且后续的重金属离子分离也较为复杂。
实用新型内容
本实用新型的目的在于提供一种高效的化工污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

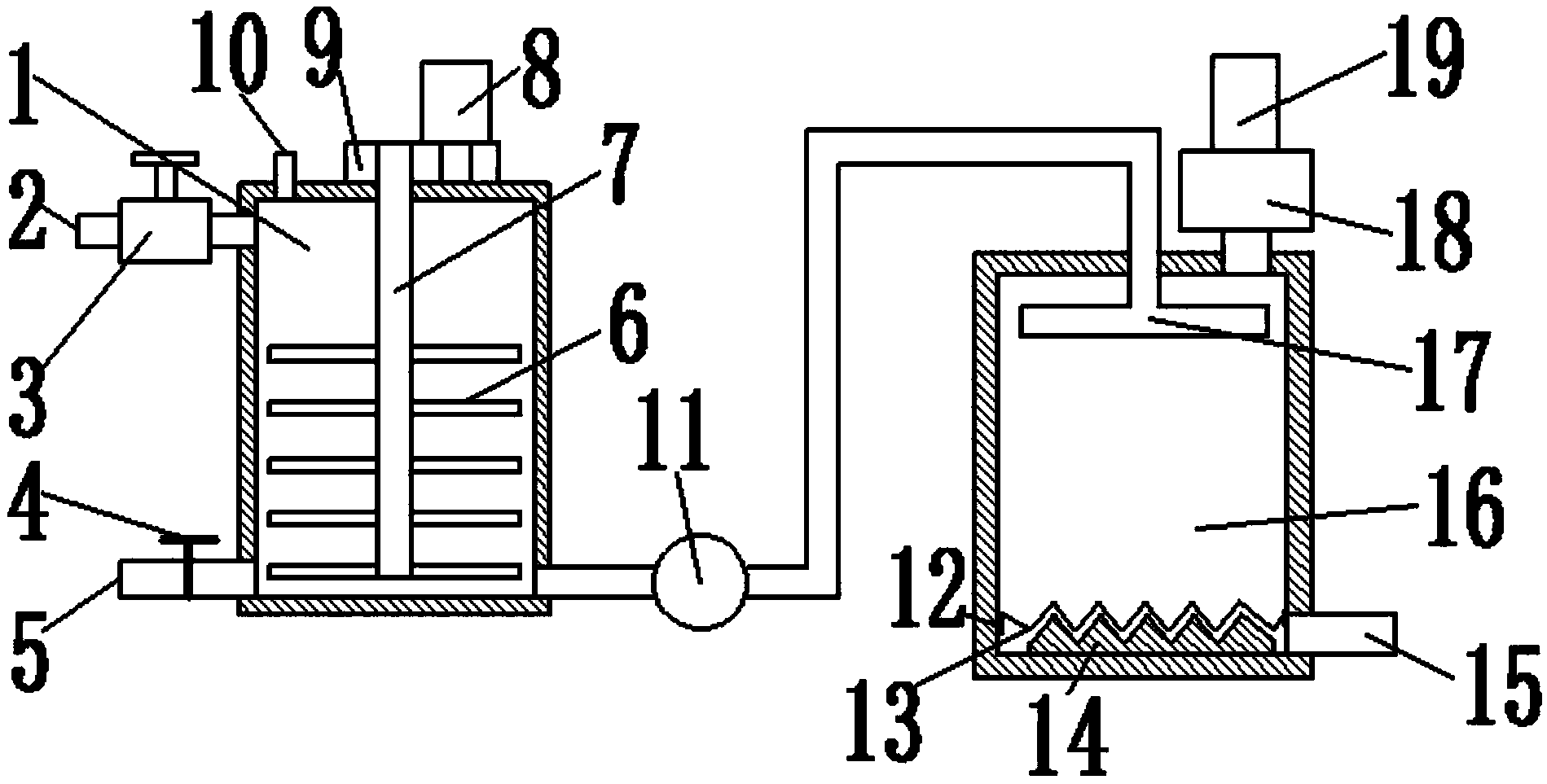

一种高效的化工污水处理装置，包括搅拌箱、蒸发箱、液压泵、连接装置和驱动电机;所述搅拌箱是高效的化工污水处理装置的主要组成部分，搅拌箱内设置有搅拌轴和搅拌叶片;所述搅拌轴设置在搅拌箱内部的中间位置，通过轴承与连接装置相连;所述搅拌叶片设置有多片，且均匀的分布在搅拌轴的左右两侧;所述连接装置设置在搅拌箱的外侧顶部，通过连接轴与驱动电机相连接，连接装置由大齿轮、第一连接轴、小齿轮和第二连接轴相连接;所述大齿轮设置在连接装置的右侧;所述第一连接轴贯穿大齿轮，与驱动电机相连接;所述小齿轮设置在大齿轮的左侧，与大齿轮相啮合;所述第二连接轴贯穿小齿轮与通过轴承与搅拌轴相连接;所述驱动电机设置在连接装置的顶部;所述污水进水管设置在搅拌轴的左侧顶部;所述流量控制阀设置在污水进水管上;所述处理剂进入口设置在搅拌箱的顶部，连接装置的左侧;所述第一排污管设置在搅拌轴的左侧底部;所述控制阀设置在第一排污管上;所述蒸发箱设置在搅拌箱的外部右侧，通过辅助管道相连接;所述液压泵设置在辅助管道上，且设置在靠近搅拌箱的一侧;所述蒸发箱内设置有喷淋装置、加热腔、刮板和滑块;所述喷淋装置设置在蒸发箱的顶部，喷淋装置由进液管、蓄水腔和喷淋口;所述蓄水腔设置在喷淋装置本体的内部，也是喷淋装置的主要组成部分;所述喷淋口设置在蓄水腔的底部，且喷淋口设置有多个，均匀的分布在蓄水腔的底部;所述加热腔设置在蒸发箱的底部，与底部固定连接在一起;所述刮板设置在加热腔的顶部，通过两个滑块与蒸发箱左右两内壁滑动连接;所述滑块设置有两个，且滑动设置在蒸发箱的左右内壁上;所述排风管设置在蒸发箱的顶部，进水管的右侧;所述排风机设置在排风管上。
作为本实用新型进一步的方案：所述进液管贯穿蒸发箱的顶部，与辅助管道相连接，另一端与蓄水腔直接连接。
作为本实用新型再进一步的方案：所述第二排污管设置在蒸发箱的底部右侧。
与现有技术相比，本实用新型的有益效果是：
本实用新型将污水经过液压泵后由喷淋装置喷出，喷出的污水再落入加热腔的上端面及在污水处理箱内所形成的高温环境中进行快速蒸发，与现有的对箱体进行整体加热的方式可大大提高污水的蒸发速率，从而提升污水的处理效果。
