摘要
本实用新型公开了一种气浮式一体化污水处理装置，包括尾气收集箱、箱体、清水出口、搅动棒、浮气箱、导气管、喷气器、滤板、搅动片、凝絮剂储存箱、喷洒器、污水进水管、杂质清理器和传动杆;所述污水进水管安装在箱体的左侧上部;所述喷洒器安装在箱体的内壁上;所述喷气器固定在箱体的下部壁上;所述气口设置多组安装在喷气器的端部;所述搅拌棒穿过箱体放置在喷洒器的下方;所述搅动片固定在搅动棒上;所述滤板镶嵌在箱体的内壁中;所述清水出口安装在箱体的右侧中部;所述传动杆安装在污水进水管的上方;所述尾气收集箱连接尾气进气管;本实用新型具有较高除污的效果，对使用者没有较高的要求，使用和操作简单，节约成本，使用寿命长。
权利要求书
1.一种气浮式一体化污水处理装置，包括尾气收集箱、尾气进气管、传动系统、箱体、清水出口、隔板、搅动棒、更换端口、浮气箱、鼓风机、导气管、喷气器、气口、滤板、搅动片、凝絮剂储存箱、喷洒器、污水进水管、污物出口、杂质清理器和传动杆;其特征在于，所述污水进水管安装在箱体的左侧上部;所述凝絮剂储存箱放置在箱体的中部外侧;所述喷洒器安装在箱体的内壁上;水泵连接喷洒器和凝絮剂储存箱;所述浮气箱放置在箱体的下部外侧;所述喷气器固定在箱体的下部壁上;所述气口设置多组安装在喷气器的端部;所述导气管接通箱体和浮气箱;所述搅动棒穿过箱体放置在喷洒器的下方;电机连接带轮;所述搅动片固定在搅动棒上;所述滤板镶嵌在箱体的内壁中;所述更换端口固定在箱体的外侧壁上;所述清水出口安装在箱体的右侧中部;所述隔板放置在清水出口的前部;所述传动杆安装在污水进水管的上方;所述传动系统放置在箱体的外侧;所述尾气进气管连接在箱体的上端;所述尾气收集箱连接尾气进气管。
2.根据权利要求1所述的气浮式一体化污水处理装置，其特征在于，所述滤板安装在搅动棒的下方;所述喷气器放置在滤板下方。
3.根据权利要求1所述的气浮式一体化污水处理装置，其特征在于，所述杂质清理器固定在传动杆中。
说明书
一种气浮式一体化污水处理装置
技术领域
本实用新型涉及一种污水处理设备，具体是一种气浮式一体化污水处理装置。
背景技术
气浮机是利用小气泡或微小气泡使介质中的杂质浮出水面的机器，对水体中含有的一些比重接近于水的细微及其自重难于下沉或上浮即可采用气浮装置，但传统的污水气浮式处理设备效果很差，尤其在冬季，凝结机对杂质的凝结作用较低，效果更难以保证。
实用新型内容
本实用新型的目的在于提供一种气浮式一体化污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

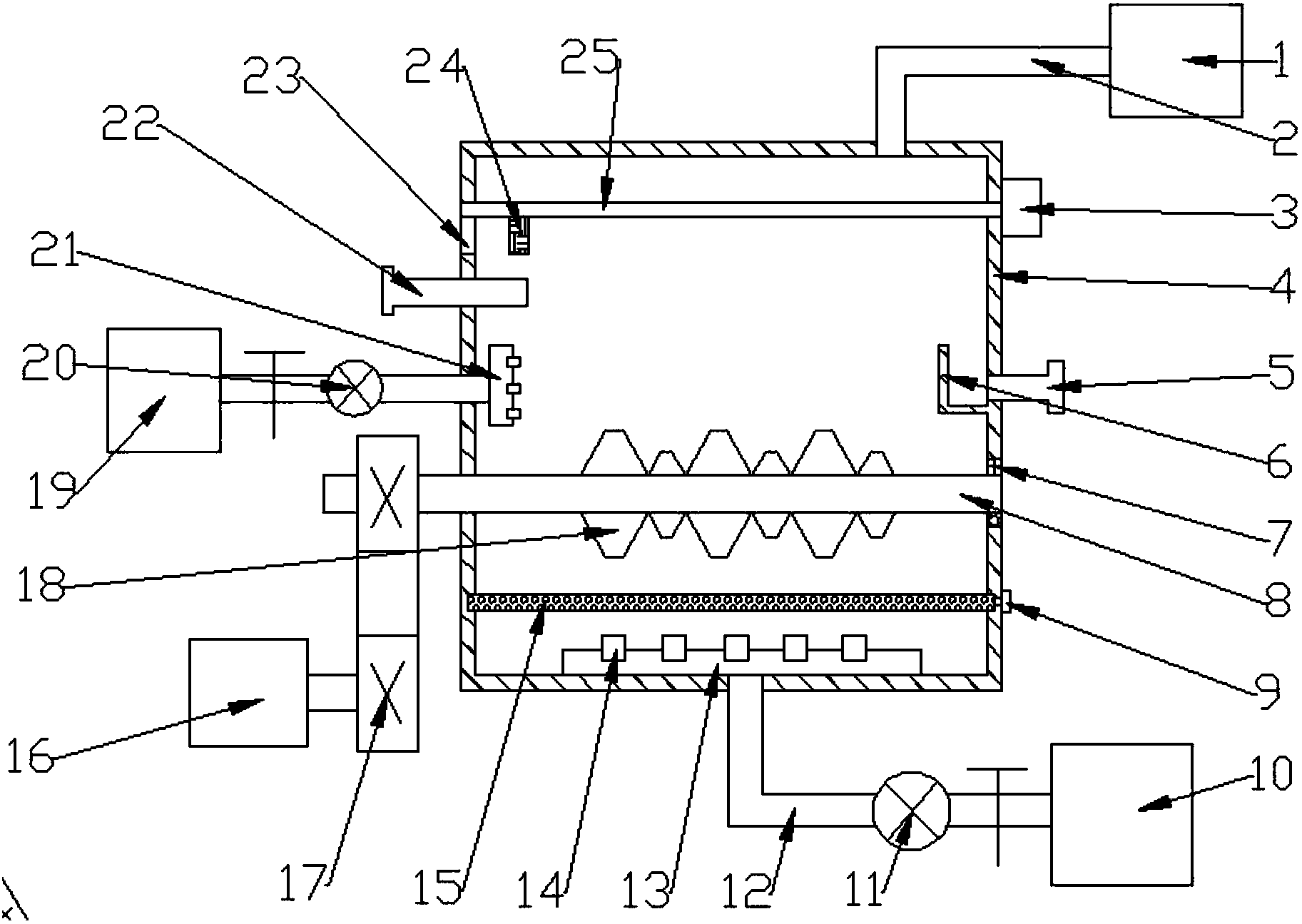

一种气浮式一体化污水处理装置，包括尾气收集箱、尾气进气管、传动系统、箱体、清水出口、隔板、搅动棒、更换端口、浮气箱、鼓风机、导气管、喷气器、气口、滤板、搅动片、凝絮剂储存箱、喷洒器、污水进水管、污物出口、杂质清理器和传动杆;所述污水进水管安装在箱体的左侧上部;所述凝絮剂储存箱放置在箱体的中部外侧;所述喷洒器安装在箱体的内壁上;水泵连接喷洒器和凝絮剂储存箱;所述浮气箱放置在箱体的下部外侧;所述喷气器固定在箱体的下部壁上;所述气口设置多组安装在喷气器的端部;所述导气管接通箱体和浮气箱;所述搅动棒穿过箱体放置在喷洒器的下方;电机连接带轮;所述搅动片固定在搅动棒上;所述滤板镶嵌在箱体的内壁中;所述更换端口固定在箱体的外侧壁上;所述清水出口安装在箱体的右侧中部;所述隔板放置在清水出口的前部;所述传动杆安装在污水进水管的上方;所述传动系统放置在箱体的外侧;所述尾气进气管连接在箱体的上端;所述尾气收集箱连接尾气进气管。
作为本实用新型进一步的方案：所述滤板安装在搅动棒的下方;所述喷气器放置在滤板下方。
作为本实用新型再进一步的方案：所述杂质清理器固定在传动杆中。
与现有技术相比，本实用新型的有益效果是：
本实用新型采用喷气器将浮气喷射到污水中，同时用搅动棒进行搅动，使气泡跟加分散和细小，充分黏附污水中的杂质，增强气浮的排污效果，用滤板阻挡杂质堵塞气口，提高除污的效果，对使用者没有较高的要求，使用和操作简单，节约成本，使用寿命长。
