申请日2016.04.01
公开(公告)日2016.12.07
IPC分类号B60S3/04
摘要
本实用新型涉及污水回收装置，具体是指一种具有污水回收功能可将污水回收的用于车辆智能服务机器人的污水回收装置，包括盒体(1)和盖体(2)，所述盒体(1)顶部设有开口(3)，所述盖体(2)与开口(3)可拆式连接，所述盒体(1)的下部还设有用于将盒体(1)与车辆智能服务机器人机身固定的凹槽(4)，采用本实用新型的用于车辆智能服务机器人的污水回收装置上的凹槽不仅方便污水回收装置从车辆智能服务机器人从取出和存放，且结构简单、占用空间小、由于盖体与盒体之间的可拆式连接便于将污水会收时的打开和关闭，且盖体与盒体之间的连接方式使得操作方式也极为方便。
权利要求书

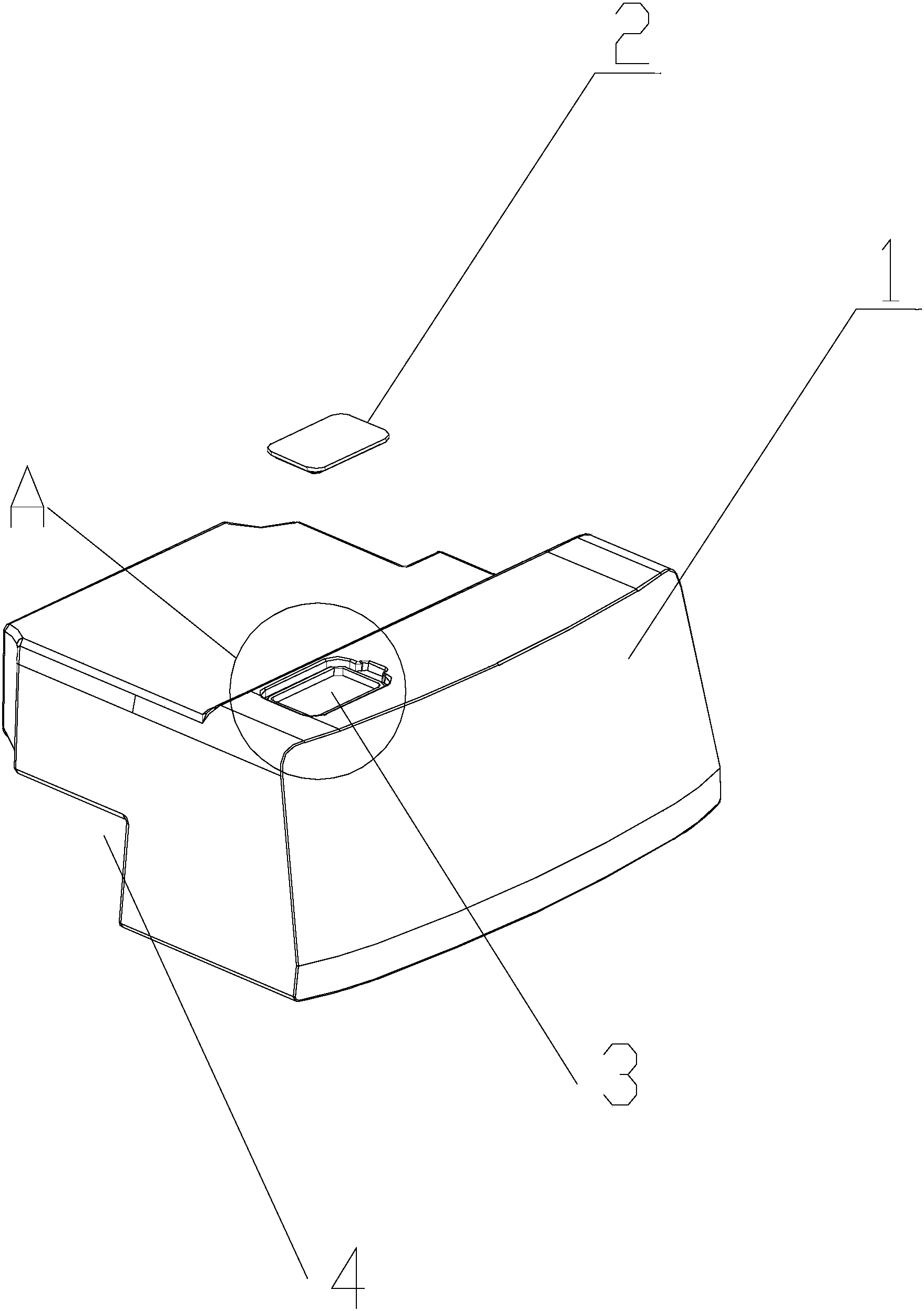

1.一种用于车辆智能服务机器人的污水回收装置，包括盒体(1)和盖体(2)，所述盒体(1)顶部设有开口(3)，所述盖体(2)与开口(3)可拆式连接，所述盒体(1)的下部还设有用于将盒体(1)与车辆智能服务机器人机身固定的凹槽(4)。
2.根据权利要求1所述用于车辆智能服务机器人的污水回收装置，其特征在于：所述盖体(2)由柔性材料制成。
3.根据权利要求1所述用于车辆智能服务机器人的污水回收装置，其特征在于：所述可拆式连接是指卡接。
4.根据权利要求3所述用于车辆智能服务机器人的污水回收装置，其特征在于：所述卡接是指所述开口(3)为阶梯型结构，所述盖体(2)的边缘处也为阶梯型结构，所述盖体(2)的边缘通过阶梯型结构与开口(3)上的阶梯型结构卡和。
5.根据权利要求1所述用于车辆智能服务机器人的污水回收装置，其特征在于：所述盖体(2)由橡胶制成。
6.根据权利要求1所述用于车辆智能服务机器人的污水回收装置，其特征在于：所述盖体(2)与盒体(1)滑动配合。
说明书
用于车辆智能服务机器人的污水回收装置
技术领域
本实用新型涉及污水回收装置，具体是指一种用于车辆智能服务机器人的污水回收装置。
背景技术
车辆智能服务机器人是集车辆清洗、车辆急救和车辆维修等系列服务于一身的机器人，其本身具有行走功能，并且在机器人的机身中集成有多种洗车和车辆维修工具，可以在一定环境中通过极少人力的协助下根据车辆的情况以及客户定制服务进行移动、车辆清洗和车辆维护工作。
目前现有技术中用于车辆智能服务机器人在对车辆进行清洗工作时，都是直接通过自带水箱与自带洗车工具相结合，可以不分场地直接对车辆进行清洗，这样对于车辆清洗带来极大的便利，但同时存在的问题是：很多场合中车辆清洗后对于污水直接置之不管，对于大部分环境而言，有日照、通风和排水等因素，所以污水可以自然干燥，对环境影响并不大;但也有部分环境由于可能是没有排水功能且位于室内，所以洗车后的污水对环境影响极大，但目前的车辆智能服务机器人只具有洗车工具和自带水箱，而并没有污水回收的功能。
实用新型内容
针对现有技术中的问题，本实用新型提供一种具有污水回收功能的用于车辆智能服务机器人的污水回收装置。
为了达到上述目的，本实用新型的技术方案是：一种用于车辆智能服务机器人的污水回收装置，包括盒体和盖体，所述盒体顶部设有开口，所述盖体与开口可拆式连接，所述盒体的下部还设有用于将盒体与车辆智能服务机器人机身固定的凹槽。
作为优选，所述盖体由柔性材料制成。
作为优选，所述可拆式连接是指卡接。
作为优选，所述卡接是指所述开口为阶梯型结构，所述柔性材料盖体的边缘处也为阶梯型结构，所述的柔性材料盖体的边缘通过阶梯型结构与开口上的阶梯型结构卡和。
作为优选，所述盖体由橡胶制成。
作为优选，所述盖体与盒体滑动配合。
根据上述方案可以看出本实用新型具有如下优点：采用本实用新型的用于车辆智能服务机器人的污水回收装置上的凹槽不仅方便污水回收装置从车辆智能服务机器人从取出和存放，且整个污水回收装置结构简单、占用空间小;同时由于盖体与盒体之间的可拆式连接便于将污水会收时的打开和关闭，盖体与盒体之间的连接方式使得操作方式也极为方便。
