申请日2016.03.23
公开(公告)日2016.08.24
IPC分类号C02F9/04; C02F11/12
摘要
本实用新型公开了一种矿井污水处理系统，包括井下来水端，所述井下来水端连接着调节预沉池，所述调节预沉池连接着化学预沉器，所述化学预沉器连接着中间水池，所述中间水池连接着重力式无阀过滤器，所述重力式无阀过滤器连接着回用水池，所述调节预沉池和化学预沉器还均连接着污泥池，所述污泥池连接着带式浓缩压滤一体脱水机，所述带式浓缩压滤一体脱水机连接着无轴螺旋输送机。本实用新型对于矿井污水的去污更加全面，得到了全方位的升级，去污效果有了大幅的提高，从而保证了最后污水达到标准要求后进入井下进行回用，另外对于污水中的污泥的提炼也更加彻底和全面。

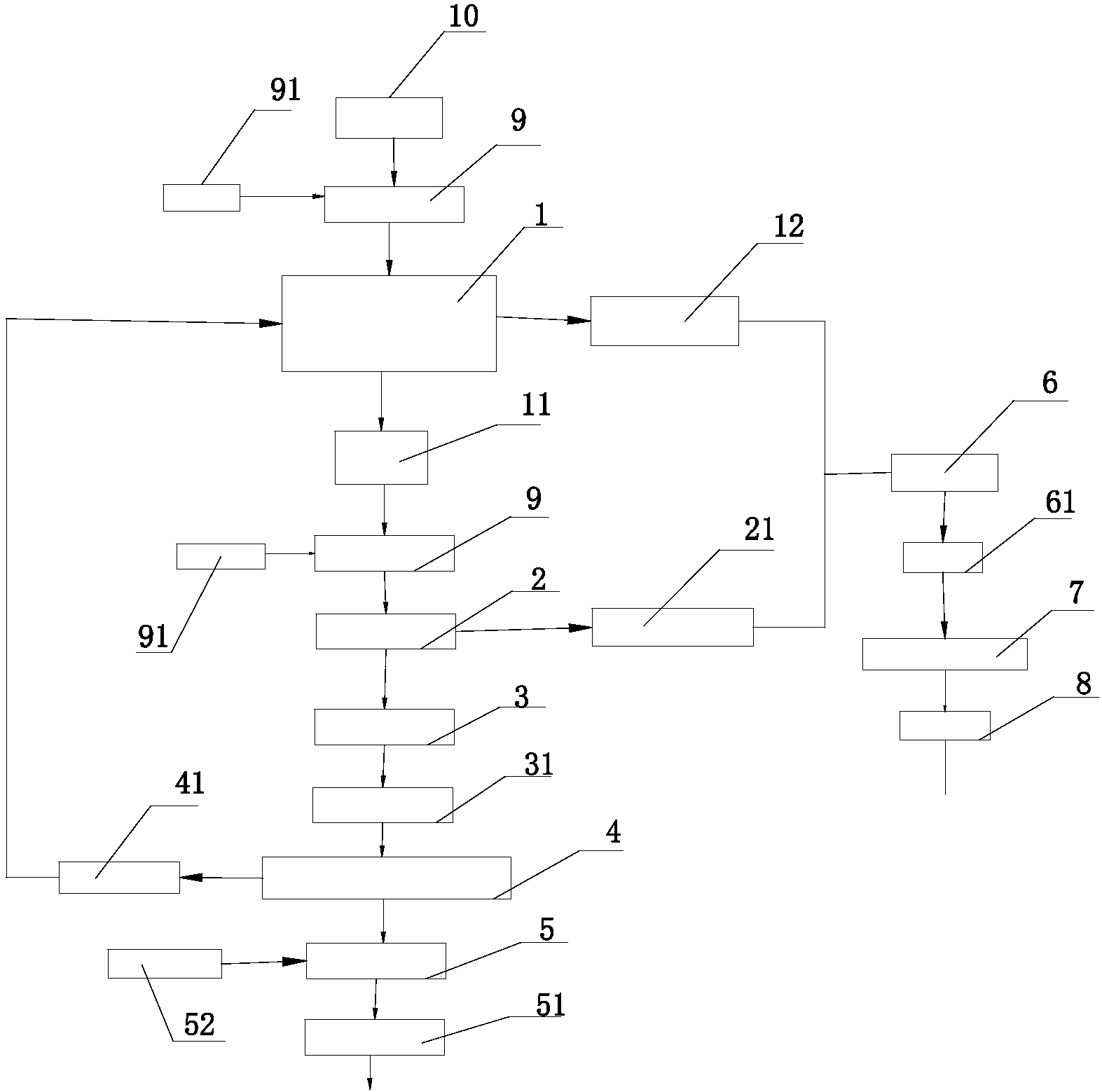

摘要附图
权利要求书
1.一种矿井污水处理系统，包括井下来水端(10)，其特征在于：所述井下来水端(10)连接着调节预沉池(1)，所述调节预沉池(1)连接着化学预沉器(2)，所述化学预沉器(2)连接着中间水池(3)，所述中间水池(3)连接着重力式无阀过滤器(4)，所述重力式无阀过滤器(4)连接着回用水池(5)，所述调节预沉池(1)和化学预沉器(2)还均连接着污泥池(6)，所述污泥池(6)连接着带式浓缩压滤一体脱水机(7)，所述带式浓缩压滤一体脱水机(7)连接着无轴螺旋输送机(8)。
2.根据权利要求1所述的一种矿井污水处理系统，其特征在于：所述重力式无阀过滤器(4)还连接着反冲排水槽(41)，所述反冲排水槽(41)连接着调节预沉池(1)。
3.根据权利要求1所述的一种矿井污水处理系统，其特征在于：所述井下来水端(10)和调节预沉池(1)之间以及调节预沉池(1)和化学预沉器(2)之间均设置有管道混合器(9)。
4.根据权利要求3所述的一种矿井污水处理系统，其特征在于：所述管道混合器(9)配置有PAC投入装置(91)。
5.根据权利要求1所述的一种矿井污水处理系统，其特征在于：所述调节预沉池(1)和化学预沉器(2)之间还设置有提升泵(11)。
6.根据权利要求1所述的一种矿井污水处理系统，其特征在于：所述调节预沉池(1)和化学预沉器(2)与污泥池(6)之间分别设置有提泥泵(12)和排泥阀(21)。
7.根据权利要求1所述的一种矿井污水处理系统，其特征在于：所述污泥池(6)与带式浓缩压滤一体脱水机(7)之间设置有螺杆泵(61)。
8.根据权利要求1所述的一种矿井污水处理系统，其特征在于：所述回用水池(5)连接着回用水泵(51)。
9.根据权利要求1或8所述的一种矿井污水处理系统，其特征在于：所述回用水池(5)配置有消毒剂投入装置(52)。
10.根据权利要求1所述的一种矿井污水处理系统，其特征在于：所述中间水池(3)与重力式无阀过滤器(4)之间设置有中间水泵(31)。
说明书
一种矿井污水处理系统
技术领域
本实用新型涉及一种污水处理系统，特别是一种矿井污水处理系统。
背景技术
矿井污水由于其具有大量的矿物污染元素在里面，所以对矿井污水的处理要求比一般污水要严格的多，但是现有的矿井污水处理工艺大都相对比较简单、对矿井污水的处理不能达到标准要求，最后出水的水质很难实现达标排放。
发明内容
发明目的：为了克服现有技术中存在的不足，提供一种能够对矿井污水进行全方位去污处理，去污效果好、达标排放率高的矿井污水处理系统。
技术方案：为实现上述目的，本实用新型提供一种矿井污水处理系统，包括井下来水端，所述井下来水端连接着调节预沉池，所述调节预沉池连接着化学预沉器，所述化学预沉器连接着中间水池，所述中间水池连接着重力式无阀过滤器，所述重力式无阀过滤器连接着回用水池，所述调节预沉池和化学预沉器还均连接着污泥池，所述污泥池连接着带式浓缩压滤一体脱水机，所述带式浓缩压滤一体脱水机连接着无轴螺旋输送机。
进一步地，所述重力式无阀过滤器还连接着反冲排水槽，所述反冲排水槽连接着调节预沉池。
进一步地，所述井下来水端和调节预沉池之间以及调节预沉池和化学预沉器之间均设置有管道混合器，污水在调节预沉池和化学预沉器内时需向内投入混凝剂和助凝剂等药剂，管道混合器能够更好的使得药剂完全融入污水当中，从而提升使用效果。
进一步地，所述管道混合器配置有PAC投入装置。
进一步地，所述调节预沉池和化学预沉器之间还设置有提升泵，提升泵能够提炼出调节预沉池内的上层清液并使其流入化学预沉器内。
进一步地，所述调节预沉池和化学预沉器与污泥池之间分别设置有提泥泵和排泥阀，提泥泵和排泥阀能够将调节预沉池和化学预沉器内的污泥引入污泥池内。
进一步地，所述污泥池与带式浓缩压滤一体脱水机之间设置有螺杆泵。
进一步地，所述回用水池连接着回用水泵，回用水泵能够将回用水池中处理好的水引入井下进行回用。
进一步地，所述回用水池配置有消毒剂投入装置。
进一步地，所述中间水池与重力式无阀过滤器之间设置有中间水泵。
有益效果：本实用新型与现有技术相比，对于矿井污水的去污更加全面，得到了全方位的升级，去污效果有了大幅的提高，从而保证了最后污水达到标准要求后进入井下进行回用，另外对于污水中的污泥的提炼也更加彻底和全面。
