申请日2016.05.22
公开(公告)日2016.10.12
IPC分类号C10L5/46
摘要
本实用新型公开了一种污泥深度脱水制备生物质燃料的循环系统，该系统包括依次用管道连接的调理装置、脱水装置、干化装置、成型装置、燃烧装置，所述调理装置与污泥调理剂加药装置连接，所述燃烧装置的出气口与干化装置的进气口连接，所述干化装置的出口气体直接通入调理装置，该循环系统实现了污泥处理深度脱水及资源化利用。

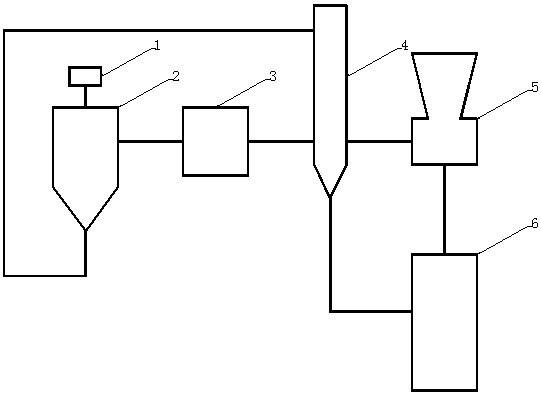

摘要附图
权利要求书
1. 一种污泥深度脱水制备生物质燃料的循环系统，其特征在于，包括依次用管道连接的调理装置、脱水装置、干化装置、成型装置、燃烧装置，所述调理装置与污泥调理剂加药装置连接，所述燃烧装置的出气口与干化装置的进气口连接，所述干化装置的出口气体直接通入调理装置。
2. 根据权利要求1所述的一种污泥深度脱水制备生物质燃料的循环系统，其特征在于，所述脱水装置为带式压滤机。
3. 根据权利要求1所述的一种污泥深度脱水制备生物质燃料的循环系统，其特征在于，所述干化装置为流化床干燥器。
4. 根据权利要求1所述的一种污泥深度脱水制备生物质燃料的循环系统，其特征在于，所述成型装置为螺旋挤压式成型机。
5. 根据权利要求1所述的一种污泥深度脱水制备生物质燃料的循环系统，其特征在于，所述燃烧装置为立式焚烧炉。
说明书
一种污泥深度脱水制备生物质燃料的循环系统
技术领域
本实用新型涉及一种污泥深度脱水制备生物质燃料的循环系统，属于污泥资源化领域。
背景技术
随着经济的快速发展，污泥的产量持续快速增加，据统计，我国污泥产量每年以15%以上的速度增长，含水率高的污泥若不经处理，则容易腐败发臭，造成二次污染。
污泥经浓缩之后，其含水率仍在94%以上，呈流动状，体积很大。污泥脱水分为自然干化脱水和机械脱水两大类。自然干化系将污泥摊置到由级配砂石铺垫的干化场上，通过蒸发、渗透和清液溢流等方式，实现脱水。这种脱水方式适于村镇小型污水处理厂的污泥处理，维护管理工作量很大，且产生大范围的恶臭。机械脱水系利用机械设备进行污泥脱水，因而占地少，与自然干化相比，恶臭影响也较小，但运行维护费用较高。 机械脱水的种类很多，按脱水原理可分为真空过滤脱水、压滤脱水和离心脱水三大类。
污泥在机械脱水前，一般应进行预处理，也称为污泥的调理或调质。这主要是因为城市污水处理系统产生的污泥，尤其是活性污泥脱水性能一般都较差，直接脱水将需要大量的脱水设备，因而不经济。所谓污泥调质，就是通过对污泥进行预处理，改善其脱水性能，提高脱水设备的生产能力，获得综合的技术经济效果。污泥调质方法有物理调质和化学调质两大类。物理调质有淘洗法、冷冻法及热调质等方法，而化学调质则主要指向污泥中投加化学药剂，改善其脱水性能。以上调质方法在实际中都有采用，但以化学调质为主，原因在于化学调质流程简单，操作不复杂，且调质效果很稳定。
在最终处置方面，前有效的只有填埋、焚烧、肥料利用、建筑材料原料。从资源的角度出发，首先考虑的是物料的利用，那么就是堆肥;然后考虑的是能量的利用，那么就是干化+焚烧;法利用的选择就是填埋，还占用土地资源。目前欧洲最常见的处理方式就是堆肥和干化焚烧两种路线。
实用新型内容
本实用新型的目的是提供一种污泥深度脱水制备生物质燃料的循环系统，实现了污泥处理处置的零排放。
为实现上述目的，本实用新型采取以下技术方案。
一种污泥深度脱水制备生物质燃料的循环系统，其特征在于，包括依次用管道连接的调理装置、脱水装置、干化装置、成型装置、燃烧装置，所述调理装置与污泥调理剂加药装置连接，所述燃烧装置的出气口与干化装置的进气口连接，所述干化装置的出口气体直接通入调理装置。
所述脱水装置为带式压滤机。
所述干化装置为流化床干燥器。
所述成型装置为螺旋挤压式成型机。
所述燃烧装置为立式焚烧炉。
与现有技术相比，本实用新型的一种污泥深度脱水制备生物质燃料的循环系统的有益效果在于： 1、污泥制备的生物质燃料的燃烧气体用于流化床干燥器中污泥的干燥，实现了污泥的循环利用;2、流化床干燥器出口的气体通入污泥调理装置，既起到了搅拌作用，又保护了环境;3、该系统实现了污泥处理与处置的一体化，且实现了零排放。
