申请日2016.04.25
公开(公告)日2016.07.20
IPC分类号B01D21/02; B01D21/04; B01D21/18
摘要
本发明公开了一种方便清洁的污水沉淀池，其沉淀池上分别固定连接有进水管和出水管，沉淀池两侧侧壁的底部成型有槽口，沉淀池一侧的槽口内插接有第一挡板，沉淀池另一侧的槽口内插接有第二挡板，第二挡板和第一挡板之间设有若干根支撑管，支撑管的两端分别固定在第二挡板和第一挡板上，第一挡板的外端伸出沉淀池插接在接料槽盒上，第二挡板内侧壁的底端成型有刮刀，第二挡板内侧壁的两侧成型有刮条，刮条和刮刀分别抵靠在沉淀池的内壁上和内侧底面上。本发明整改了污水沉淀池的结构，其结构方便清理沉淀池中沉积的物件，不要人进入沉淀池中清理，改善工作环境，同时有效的减轻了工作量和劳动强度。
权利要求书

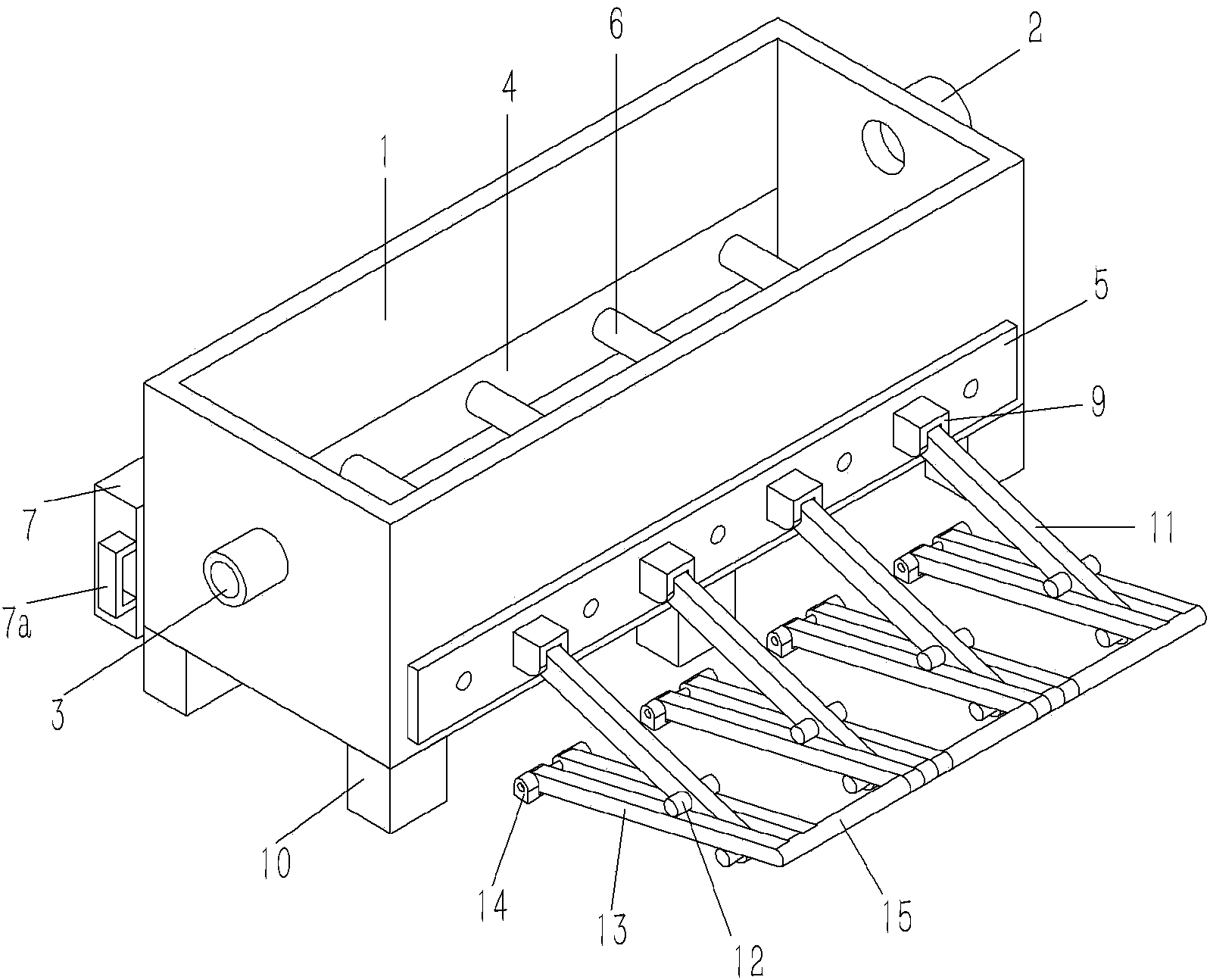

1.一种方便清洁的污水沉淀池，包括沉淀池(1)，沉淀池(1)上分别固定连接有进水管(2)和出水管(3)，其特征在于：沉淀池(1)两侧侧壁的底部成型有槽口，沉淀池(1)一侧的槽口内插接有第一挡板(4)，沉淀池(1)另一侧的槽口内插接有第二挡板(5)，第二挡板(5)和第一挡板(4)之间设有若干根支撑管(6)，支撑管(6)的两端分别固定在第二挡板(5)和第一挡板(4)上，第一挡板(4)的外端伸出沉淀池(1)插接在接料槽盒(7)上;
第二挡板(5)内侧壁的底端成型有刮刀(5a)，第二挡板(5)内侧壁的两侧成型有刮条(5b)，刮条(5b)和刮刀(5a)分别抵靠在沉淀池(1)的内壁上和内侧底面上，第二挡板(5)的外侧壁上固定连接有若干个支座(9)，支座(9)上铰接有连杆(11)，连杆(11)的外端铰接有两根滚轴(12)，滚轴(12)之间插接有支杆(13)，支杆(13)的一端铰接在铰接底座(14)上，铰接底座(14)固定在支座(9)下方的地面上，支杆(13)的另一端固定连接在拉杆(15)上。
2.根据权利要求1所述的一种方便清洁的污水沉淀池，其特征在于：所述的沉淀池(1)位于地面上，沉淀池(1)的底面上固定连接有若干垫块(10)，垫块(10)固定在地面上。
3.根据权利要求1所述的一种方便清洁的污水沉淀池，其特征在于：所述的支座(9)包括两侧板，连杆(11)夹持在支座(9)的两侧板之间，支座(9)的两侧板的顶端固定连接有挡块。
4.根据权利要求1所述的一种方便清洁的污水沉淀池，其特征在于：所述的进水管(2)高于出水管(3)，进水管(2)的直径大于出水管(3)。
5.根据权利要求1所述的一种方便清洁的污水沉淀池，其特征在于：所述接料槽盒(7)两端的外壁上固定连接有提手(7a)。
6.根据权利要求1所述的一种方便清洁的污水沉淀池，其特征在于：所述的支撑管(6)均在同一水平内并均匀分布在第二挡板(5)上，第二挡板(5)和第一挡板(4)上均成型有与支撑管(6)内孔相连通的过孔。
7.根据权利要求1所述的一种方便清洁的污水沉淀池，其特征在于：所述第一挡板(4)的外端插套有垫圈(8)，第一挡板(4)的外端上成型有法兰边(4a)，垫圈(8)夹持在法兰边(4a)和沉淀池(1)的外壁上。
说明书
一种方便清洁的污水沉淀池
技术领域：
本发明涉及污水处理设备的技术领域，更具体地说涉及一种方便清洁的污水沉淀池。
背景技术：
污水处理设备，顾名思义是处理区域内各种污水的相关设备，如理城区的生活污水，工业废水等，其能避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。而污水处理方法是通过污水处理池内的污水进行化学反应处理或者生物处理，污水处理前一般需要将污水中泥沙等颗粒物沉淀在将相应的处理，其沉淀一般在沉淀池中进行，从而沉淀池常常需要清理，现有的清理方式为传统人工清理，需要人进入沉淀池中将沉积的泥沙等沉淀物清理出来，其不仅工作环境差，而且工作量大，劳动强度高。
发明内容：
本发明的目的就是针对现有技术之不足，而提供了一种方便清洁的污水沉淀池，其方便清理污水沉淀池沉积的沉淀物，减轻工作量和劳动强度。
一种方便清洁的污水沉淀池，包括沉淀池，沉淀池上分别固定连接有进水管和出水管，沉淀池两侧侧壁的底部成型有槽口，沉淀池一侧的槽口内插接有第一挡板，沉淀池另一侧的槽口内插接有第二挡板，第二挡板和第一挡板之间设有若干根支撑管，支撑管的两端分别固定在第二挡板和第一挡板上，第一挡板的外端伸出沉淀池插接在接料槽盒上;
第二挡板内侧壁的底端成型有刮刀，第二挡板内侧壁的两侧成型有刮条，刮条和刮刀分别抵靠在沉淀池的内壁上和内侧底面上，第二挡板的外侧壁上固定连接有若干个支座，支座上铰接有连杆，连杆的外端铰接有两根滚轴，滚轴之间插接有支杆，支杆的一端铰接在铰接底座上，铰接底座固定在支座下方的地面上，支杆的另一端固定连接在拉杆上。
所述的沉淀池位于地面上，沉淀池的底面上固定连接有若干垫块，垫块固定在地面上。
所述的支座包括两侧板，连杆夹持在支座的两侧板之间，支座的两侧板的顶端固定连接有挡块。
所述的进水管高于出水管，进水管的直径大于出水管。
所述接料槽盒两端的外壁上固定连接有提手。
所述的支撑管均在同一水平内并均匀分布在第二挡板上，第二挡板和第一挡板上均成型有与支撑管内孔相连通的过孔。
所述第一挡板的外端插套有垫圈，第一挡板的外端上成型有法兰边，垫圈夹持在法兰边和沉淀池的外壁上。
本发明的有益效果在于：
它整改了污水沉淀池的结构，其结构方便清理沉淀池中沉积的沉淀物，不要人进入沉淀池中清理，改善工作环境，同时有效的减轻了工作量和劳动强度。
