申请日2016.04.25
公开(公告)日2016.07.20
IPC分类号E03F11/00
摘要
本发明公开了一种板式氟碳纤维膜污水池加盖罩，包括多块膜板，膜板包括网架、第一膜层及第二膜层，第一膜层包括连接的第一分离部与第一贴合部，第二膜层包括连接的第二分离部与第二贴合部，第一分离部与第二分离部分别设于网架的两侧，第一贴合部与第二贴合部相贴合固定，多个膜板的网架形成一个整体网架，多个膜板拼接形成板式氟碳纤维膜污水池加盖罩。本发明提供的板式氟碳纤维膜污水池加盖罩，在安装时，多块膜板可以自由拼接在一起，可以做到较好地对管道进行避让;且膜板包括第一膜层及第二膜层，在第一膜层及第二膜层的作用下，可密封覆盖整个污水池面，从而将污水池与外部管道开关及仪表设备隔开，抗腐蚀性强。
权利要求书
1.一种板式氟碳纤维膜污水池加盖罩，其特征在于，所述板式氟碳纤维膜污水池加盖罩包括多块膜板，所述膜板包括网架、第一膜层及第二膜层，所述第一膜层包括连接的第一分离部与第一贴合部，所述第二膜层包括连接的第二分离部与第二贴合部，所述第一分离部与所述第二分离部分别设于所述网架的两侧，所述第一贴合部与所述第二贴合部相贴合固定，多个所述膜板的网架形成一个整体网架，多个所述膜板拼接形成所述板式氟碳纤维膜污水池加盖罩，所述第一膜层与所述第二膜层均为氟碳纤维膜层。
2.根据权利要求1所述的板式氟碳纤维膜污水池加盖罩，其特征在于，所述第一贴合部与所述第二贴合部热合固定。
3.根据权利要求1所述的板式氟碳纤维膜污水池加盖罩，其特征在于，所述板式氟碳纤维膜污水池加盖罩还包括连接件，所述连接件连接于所述整体网架的周缘以使所述板式氟碳纤维膜污水池加盖罩稳固，所述第一膜层与所述第二膜层将所述连接件包覆。
4.根据权利要求3所述的板式氟碳纤维膜污水池加盖罩，其特征在于，所述板式氟碳纤维膜污水池加盖罩还包括紧固件，所述紧固件穿设于所述第一膜层、所述第二膜层及所述连接件以将所述第一膜层、所述第二膜层与所述连接件固定。
5.根据权利要求4所述的板式氟碳纤维膜污水池加盖罩，其特征在于，所述第二膜层贴合于所述连接件，所述第一膜层贴合于所述第二膜层，所述紧固件依次穿设于所述第一膜层、所述第二膜层及所述连接件以将所述第一膜层、所述第二膜层与所述连接件固定。
6.根据权利要求3所述的板式氟碳纤维膜污水池加盖罩，其特征在于，所述连接件为钢环。
7.根据权利要求6所述的板式氟碳纤维膜污水池加盖罩，其特征在于，所述连接件由方通制成。
8.根据权利要求1所述的板式氟碳纤维膜污水池加盖罩，其特征在于，所述膜板为方形或圆形。
9.根据权利要求1-8任一项所述的板式氟碳纤维膜污水池加盖罩，其特征在于，所述网架为金属网架。
说明书
板式氟碳纤维膜污水池加盖罩
技术领域
本发明涉及除污技术领域，特别是涉及一种板式氟碳纤维膜污水池加盖罩。
背景技术
随着我国经济的快速发展，特别是石油化工、化肥、工业废水、医药、养殖、市政污水处理等行业的迅猛发展，恶臭气体的污染快速增加并严重影响了周围环境及人们的生活质量，危及人类身体健康。
目前解决恶臭气体的方式，是在污水池上方增设污水池加盖罩，污水池加盖罩的目的为将污水池密封后，防止气体泄漏，造成环境污染。
由于污水池管道数量较多，现有所用到的污水池加盖罩无法做到对于管道的避让;且由于污水池加盖现场施工难度大，传统的污水池加盖罩无法做到完全密封覆盖污水池，抗腐蚀性弱。
发明内容
基于此，有必要针对污水池加盖罩无法做到管道避让且无法做到完全密封覆盖污水池的问题提供一种板式氟碳纤维膜污水池加盖罩。
一种板式氟碳纤维膜污水池加盖罩，所述板式氟碳纤维膜污水池加盖罩包括多块膜板，所述膜板包括网架、第一膜层及第二膜层，所述第一膜层包括连接的第一分离部与第一贴合部，所述第二膜层包括连接的第二分离部与第二贴合部，所述第一分离部与所述第二分离部分别设于所述网架的两侧，所述第一贴合部与所述第二贴合部相贴合固定，多个所述膜板的网架形成一个整体网架，多个所述膜板拼接形成所述板式氟碳纤维膜污水池加盖罩，所述第一膜层与所述第二膜层均为氟碳纤维膜层。
本发明提供的板式氟碳纤维膜污水池加盖罩，包括多块膜板，在安装时，多块膜板可以自由拼接在一起，管道可以从膜板之间的间隙通过，可以做到较好地对管道进行避让;且膜板包括第一膜层及第二膜层，在第一膜层及第二膜层的作用下，可密封覆盖整个污水池面，从而将污水池与外部管道开关及仪表设备隔开，抗腐蚀性强。
在其中一个实施例中，所述第一贴合部与所述第二贴合部热合固定。
在其中一个实施例中，所述板式氟碳纤维膜污水池加盖罩还包括连接件，所述连接件连接于所述整体网架的周缘以使所述板式氟碳纤维膜污水池加盖罩稳固，所述第一膜层与所述第二膜层将所述连接件包覆。
在其中一个实施例中，所述板式氟碳纤维膜污水池加盖罩还包括紧固件，所述紧固件穿设于所述第一膜层、所述第二膜层及所述连接件以将所述第一膜层、所述第二膜层与所述连接件固定。

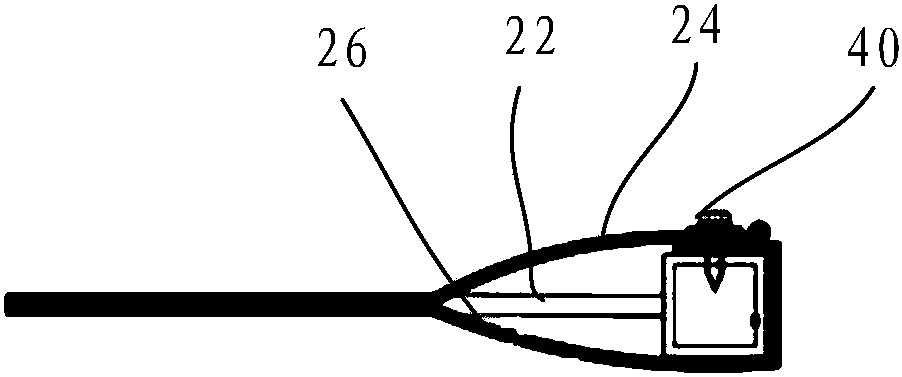

在其中一个实施例中，所述第二膜层贴合于所述连接件，所述第一膜层贴合于所述第二膜层，所述紧固件依次穿设于所述第一膜层、所述第二膜层及所述连接件以将所述第一膜层、所述第二膜层与所述连接件固定。
在其中一个实施例中，所述连接件为钢环。
在其中一个实施例中，所述连接件为由方通制成。
在其中一个实施例中，所述膜板为方形或圆形。
在其中一个实施例中，所述网架为金属网架。
